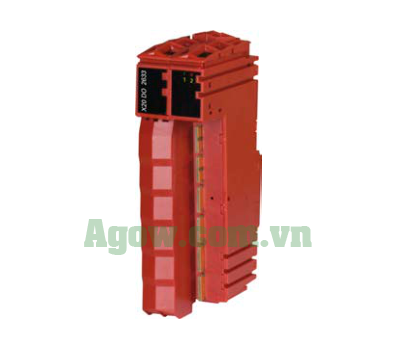

Module Tín Hiệu Ra Số X20DO2633

Name: Module Tín Hiệu Ra Số X20DO2633
Brand: B&R Automation
SKU: x20do2633
Availability: InStock

Liên hệ

Module đầu ra số X20DO2633 B&R X20 2 ngõ ra Triac điều khiển góc pha (2x Triac) kênh 48 đến 240 VAC (47 – 63 Hz, dải cực đại 264 VAC), 2.0 A (cực đại 2.5 A)/kênh, cách ly 2300 VAC (cách ly kênh – bus logic), Đồng bộ lưới điện qua mạch PLL số nội bộ (độ phân giải góc kích 1%). Tích hợp trực tiếp vào backplane X20, phù hợp kết nối van điện từ, rơ-le trung gian và thiết bị chấp hành số trong tủ điện công nghiệp.

Mã sản phẩm: x20do2633 Danh mục: Hãng B&R, I/O System, X20 System Thẻ: B&R, Digital Output, I/O system, X20 system

Mô tả

Module X20DO2633 sở hữu 2 ngõ ra Triac công suất 2 A với chức năng điều khiển góc mở pha (phase-angle control), cho phép điều chỉnh công suất tải xoay chiều mượt mà từ 5% đến 95%. Với mạch phát hiện điểm 0 tích hợp khóa pha PLL và chế độ OSP giữ trạng thái khi mất kết nối, đây là module cao cấp cho các lò nhiệt và động cơ AC công nghiệp.

Thông Số Kỹ Thuật Chi Tiết X20DO2633

Đặc tính kỹ thuật	Giá trị tiêu chuẩn (Manual B&R)
Mã sản phẩm (Order Number)	X20DO2633
Chủng loại module	Digital Output Triac
Số lượng kênh I/O	2 ngõ ra Triac điều khiển góc pha (2x Triac)
Điện áp danh định	48 đến 240 VAC (47 – 63 Hz, dải cực đại 264 VAC)
Dòng điện mỗi kênh	2.0 A (cực đại 2.5 A)
Tổng dòng / Đặc tính tải	4.0 A (cực đại 5.0 A)
Kiểu mạch điều khiển	Triac L-switching, điều khiển góc kích pha (Phase-angle control 5 – 95%)
Kiểu đấu dây	3 dây (3-wire connection)
Tần số đóng cắt	Đồng bộ lưới điện qua mạch PLL số nội bộ (độ phân giải góc kích 1%)
Cơ chế bảo vệ tích hợp	Mạch RC Snubber, Varistor bảo vệ quá áp, giám sát đứt dây phụ tải (open-circuit detection)
Điện áp cách ly	2300 VAC (cách ly kênh – bus logic)
Công suất tiêu thụ	Bus: 0.6 W \| Độ rộng module: 25 mm (double-width)
Phiên bản phủ chống ẩm	Có phiên bản X20cDO2633 phủ chống ẩm

Phụ Kiện Đế Bus & Cầu Đấu Bắt Buộc

Để lắp đặt và vận hành module X20DO2633 trên hệ thống B&R X20, các phụ kiện phần cứng sau là bắt buộc theo tiêu chuẩn hãng:

Đế cầu đấu dây (Terminal Block): X20TB32 (Đế cầu đấu dây 12 chân, phân cực 240 VAC keyed)
Đế bus truyền thông (Bus Module): X20BM32 (Đế bus module đôi 25 mm, phân cực 240 VAC keyed)

Khả Năng Tương Thích & Dịch Vụ Kỹ Thuật Agow Automation

Bộ điều khiển trung tâm tương thích: Module kết nối hoàn hảo với bộ điều khiển CPU X20BC0143-10 B&R — CANopen Bus Controller 253 Nodes X20 và toàn bộ hệ thống trạm bus controller X20.
Thiết bị phối ghép tối ưu: Thường được sử dụng đồng bộ cùng X20DI2653 B&R — Digital Input 2 Kênh 100-240VAC 3 Dây Mã Hóa 240V để tạo thành cụm điều khiển I/O hoàn chỉnh.
Dịch vụ hỗ trợ & Sửa chữa phần cứng: Trường hợp thiết bị gặp lỗi báo đèn đỏ e+r, mất kết nối bus X2X Link hoặc chạm chập ngõ ra, quý khách hàng có thể sử dụng Dịch Vụ Sửa Chữa PLC & Module B&R Automation của chúng tôi để được kiểm tra, thay thế linh kiện chính hãng và bảo hành uy tín.
Tư vấn kỹ thuật 24/7: Hotline / Zalo: 0934 795 982 – Mr. Thanh
