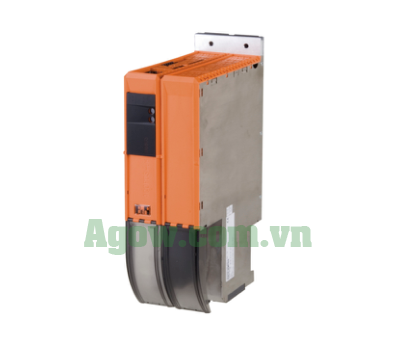

8BVI0220HCS0.000-1 B&R — ACOPOSmulti Inverter 1 Trục 16kW 22A Cold Plate

Module 8BVI0220HCS0.000-1 thuộc dòng ACOPOSmulti của B&R Automation là biến tần 1 trục tiên tiến, cung cấp dòng liên tục 22 A và công suất 16 kW (data sheet, trang 3). Với thiết kế tích hợp dừng an toàn không kiểm soát, kết nối hãm động cơ và cảm biến nhiệt độ, cùng 2 khe cắm module bổ trợ, sản phẩm này đáp ứng nhu cầu điều khiển động cơ chính xác trong các hệ thống tự động hóa (data sheet, trang 1).

Lợi ích nổi bật của 8BVI0220HCS0.000-1

Hiệu suất cao và an toàn

Module cung cấp dòng đỉnh 55 A, tần số chuyển mạch 5/10/20 kHz, đảm bảo vận hành mạnh mẽ (data sheet, trang 3). Tích hợp bảo vệ quá tải, ngắn mạch và giám sát hở mạch cho hãm động cơ (ngưỡng 0.5 A), sản phẩm tăng cường độ an toàn (data sheet, trang 4).

Tích hợp linh hoạt

Hỗ trợ 2 khe cắm module bổ trợ (EnDat, SSI, v.v.) và kết nối POWERLINK, 8BVI0220HCS0.000-1 dễ dàng mở rộng và giao tiếp với hệ thống (data sheet, trang 1, 9). Thiết kế nhỏ gọn với chiều rộng 106.5 mm giúp tiết kiệm không gian lắp đặt.

Tiết kiệm năng lượng

Với nguồn DC bus 750 VDC, điện dung 456 µF và tiêu thụ tối đa 16.2 kW (data sheet, trang 3), sản phẩm tối ưu hóa năng lượng, phù hợp cho các ứng dụng công nghiệp tiết kiệm chi phí vận hành.

Ứng dụng thực tế của 8BVI0220HCS0.000-1

Điều khiển động cơ servo

Module lý tưởng cho các ngành như chế biến gỗ, đóng gói hoặc sản xuất linh kiện, nơi cần điều khiển động cơ servo với độ chính xác cao (data sheet, trang 3).

Hệ thống tự động hóa tích hợp

Tích hợp với PLC B&R qua POWERLINK, 8BVI0220HCS0.000-1 hỗ trợ các hệ thống sản xuất tự động, đảm bảo hoạt động ổn định trong môi trường công nghiệp (data sheet, trang 9).

Thông tin kỹ thuật chi tiết

Kết nối động cơ và nguồn

Hỗ trợ động cơ 16 kW, dòng liên tục 22 A, giảm dần theo tần số và nhiệt độ (0.36 A/K tại 20 kHz từ 5°C với cold plate) (data sheet, trang 3). Nguồn DC bus 750 VDC, nguồn 24 VDC ±1.6%, tiêu thụ tối đa 20 W cộng thêm phụ tải module bổ trợ (data sheet, trang 3).

Giám sát và bảo vệ

Tích hợp giám sát hở mạch hãm động cơ, bảo vệ ngắn mạch, quá tải, và LED trạng thái RDY/RUN/ERR, hỗ trợ chẩn đoán nhanh (data sheet, trang 4, 8).

Điều kiện vận hành

Nhiệt độ hoạt động 5-40°C (tối đa 55°C), độ cao lắp đặt 0-500 m, giảm 2.2 A mỗi 1000 m trên 500 m, độ bảo vệ IP20 (data sheet, trang 4-5).

Hướng dẫn cài đặt và vận hành

Lắp đặt cold plate hoặc pass-through

Kích thước 106.5 x 317 x 212 mm (cold plate) hoặc 209 mm (pass-through), trọng lượng 3.9 kg, yêu cầu khoảng trống 60 mm trên/dưới để thông thoáng (data sheet, trang 12-13). Dây động cơ tối đa 25 m (5/10/20 kHz) (data sheet, trang 4).

Kết nối an toàn

Sử dụng bộ terminal 8BVI0220S0.000-1A (data sheet, trang 2). Đấu nối hãm động cơ qua X1 hoặc X4A, đảm bảo cực B+/B- đúng để tránh lỗi (data sheet, trang 15, 17).

Thông tin đặt hàng

Mã sản phẩm

8BVI0220HCS0.000-1 – Biến tần ACOPOSmulti 1 trục, 22 A, 16 kW, lắp cold plate hoặc pass-through (data sheet, trang 2).
• Mã sản phẩm: 8BVI0220HCS0.000-1
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bộ terminal 8BVI0220S0.000-1A (data sheet, trang 2).

Câu hỏi thường gặp về 8BVI0220HCS0.000-1

Module hỗ trợ tần số chuyển mạch nào?

5, 10, 20 kHz, tùy chỉnh theo nhu cầu (data sheet, trang 3).

Làm sao để giám sát trạng thái module?

Qua LED RDY/RUN/ERR và phần mềm Automation Studio (data sheet, trang 8-9).

Mua 8BVI0220HCS0.000-1 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng.
