4PP320.1505-31 B&R — Power Panel PP320 15 Inch LX800 500MHz Cảm Ứng

Trong các dây chuyền sản xuất tự động quy mô vừa và lớn, giao diện người – máy (HMI) không chỉ đóng vai trò hiển thị trạng thái mà còn là trung tâm giám sát tham số, trực quan hóa quy trình và tương tác vận hành thời gian thực. Dòng Power Panel PP320 từ B&R Industrial Automation (thành viên tập đoàn ABB) là giải pháp HMI công nghiệp cao cấp, kết hợp giữa khả năng xử lý đồ họa sắc nét, độ bền cơ học và tính linh hoạt trong kết nối.

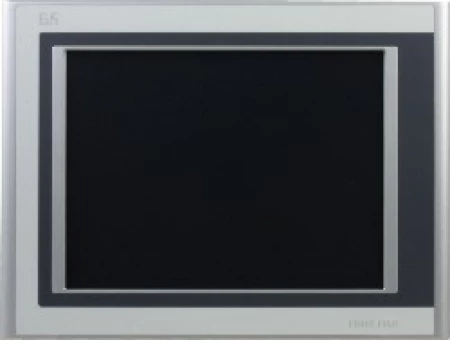

Mã sản phẩm 4PP320.1505-31 nổi bật với kích thước hiển thị lớn 15.0 inch, trang bị công nghệ cảm ứng điện trở bền bỉ, tích hợp sẵn các giao diện truyền thông tiêu chuẩn (Ethernet, RS232, USB) cùng khe cắm thẻ nhớ CompactFlash chuyên dụng cho lưu trữ và nạp hệ điều hành.

2. Bảng thông số kỹ thuật chi tiết của 4PP320.1505-31

Dưới đây là bảng tổng hợp các thông số kỹ thuật phần cứng cốt lõi của màn hình 4PP320.1505-31:

3. Những đặc tính kỹ thuật và ưu điểm nổi bật

Không gian hiển thị 15.0 inch chuẩn XGA sắc nét

Màn hình 15.0 inch chuẩn màu TFT với độ phân giải XGA (1024 x 768 pixels) cung cấp không gian trực quan rộng rãi, cho phép thiết kế các giao diện SCADA/HMI phức tạp:

• Bố trí đầy đủ sơ đồ công nghệ đường ống, lưu trình chuyển động của máy mà không bị chồng chéo.

• Hiển thị đồng thời nhiều biểu đồ xu hướng (trend charts), bảng thông số nhiệt độ, áp suất và danh sách cảnh báo thời gian thực.

• Đảm bảo góc nhìn rộng, độ tương phản cao, chống lóa tốt dưới điều kiện ánh sáng mạnh trong nhà xưởng.

Công nghệ cảm ứng điện trở công nghiệp (Resistive Touch)

Khác với cảm ứng điện dung trên các thiết bị dân dụng, công nghệ cảm ứng điện trở trang bị trên 4PP320.1505-31 mang lại độ tin cậy vượt trội:

• Người vận hành có thể thao tác dễ dàng bằng tay trần, bút cảm ứng chuyên dụng hoặc khi đeo găng tay bảo hộ dày.

• Kháng nhiễu tuyệt đối trước các tác nhân như giọt nước bắn, bụi bẩn, dầu nhớt bám trên bề mặt mà không gây hiện tượng nhảy cảm ứng hoặc liệt điểm chạm.

Cấu hình phần cứng mạnh mẽ và khả năng mở rộng bộ nhớ

• 128 MB SDRAM: Đáp ứng tốt tốc độ xử lý đồ họa, chuyển trang màn hình mượt mà và thực thi các logic giao diện phức tạp trong môi trường runtime.

• Khe cắm thẻ nhớ CompactFlash (Type I): Cho phép nạp hệ điều hành, lưu trữ dữ liệu công thức (recipe), nhật ký vận hành (data logging) và lịch sử lỗi (alarm history). Việc sử dụng thẻ CF giúp kỹ sư dễ dàng sao lưu, nhân bản hoặc thay thế thiết bị mà không cần kết nối máy tính lập trình.

Hệ thống cổng kết nối truyền thông đa dạng

• Cổng Ethernet 10/100 Mbps: Hỗ trợ kết nối mạng nội bộ nhà máy, giao tiếp tốc độ cao với các bộ điều khiển PLC B&R qua giao thức INA, kết nối Modbus TCP hoặc tích hợp vào hệ thống máy chủ SCADA/MES.

• Cổng nối tiếp RS232: Phục vụ giao tiếp nối tiếp với các thiết bị ngoại vi truyền thống như máy in mã vạch, đầu đọc thẻ RFID, cân điện tử hoặc biến tần.

• 2 cổng USB: Thuận tiện cho việc cắm bàn phím, chuột ngoài hoặc cắm USB flash drive để xuất báo cáo sản xuất định kỳ.

Độ bền cao, thiết kế chuẩn công nghiệp IP65

Mặt trước của thiết bị đạt cấp bảo vệ IP65, giúp ngăn chặn triệt để sự xâm nhập của bụi mịn và chịu được các tia nước bắn áp lực thấp khi vệ sinh máy. Khung máy được gia công chắc chắn, đảm bảo độ kín khít khi lắp gá trên cánh tủ điện, hoạt động ổn định trong dải nhiệt độ công nghiệp và môi trường rung lắc cơ học.

4. Ứng dụng thực tế của B&R 4PP320.1505-31

Nhờ kích thước màn hình lớn và độ ổn định cao, model 4PP320.1505-31 là lựa chọn hàng đầu trong nhiều phân khúc công nghiệp tự động:

• Ngành bao bì & in ấn: Giám sát dây chuyền in ống đồng, máy chia cuộn, máy dán thùng tự động tốc độ cao với nhiều thông số điều chỉnh đồng thời.

• Ngành chế biến thực phẩm & đồ uống (F&B): Tích hợp vào các hệ thống chiết rót, tiệt trùng UHT, máy đóng chai tự động nhờ mặt trước IP65 dễ lau chùi và thao tác bằng găng tay.

• Ngành gia công kim loại & máy CNC: Làm bảng điều khiển trung tâm hiển thị tọa độ các trục, giao diện cài đặt dao cụ và mô phỏng đường chạy dao.

• Ngành dệt nhuộm & hóa chất: Quản lý quy trình pha trộn công thức, theo dõi biểu đồ gia nhiệt, điều khiển hệ thống bơm và van định lượng.

• Dự án nâng cấp hệ thống máy móc (Retrofit): Thay thế các màn hình điều khiển đời cũ bị mờ, hỏng cảm ứng trên các dây chuyền nhập khẩu từ Châu Âu.

5. Hướng dẫn lắp đặt, đấu nối và bảo trì thiết bị

Lưu ý khi đấu nối nguồn điện

• Thiết bị sử dụng nguồn cấp một chiều 24 VDC. Cần lựa chọn bộ nguồn có công suất phù hợp, ổn định điện áp và có chống quá dòng/ngắn mạch.

• Lựa chọn khối cầu đấu chính hãng đi kèm:

  • 0TB103.9: Khối cầu đấu dạng vặn vít (Screw clamp terminal block).

  • 0TB103.91: Khối cầu đấu dạng kẹp lò xo (Cage clamp terminal block), phù hợp cho môi trường có độ rung chấn cao để tránh lỏng dây.

Lắp đặt cơ khí trên mặt tủ

• Cắt lỗ khoét mặt tủ theo đúng kích thước catalog của dòng Power Panel 15 inch từ B&R.

• Sử dụng đầy đủ các ngoàm kẹp (clamping clips) đi kèm phía sau để siết đều lực, đảm bảo gioăng cao su mặt trước ép sát vào vỏ tủ nhằm duy trì chuẩn chống nước IP65.

• Để khoảng không gian thông thoáng tối thiểu 50 mm xung quanh mặt sau thiết bị để đối lưu nhiệt tự nhiên.

Lập trình và cấu hình dự án

Toàn bộ giao diện hiển thị, liên kết biến số và cấu hình mạng của 4PP320.1505-31 được thực hiện trên phần mềm kỹ thuật đồng nhất B&R Automation Studio. Người dùng có thể dễ dàng thiết kế đồ họa trực quan, quản lý phân quyền người dùng và kiểm soát chu trình hoạt động của máy.

6. Câu hỏi thường gặp (FAQ) về 4PP320.1505-31

Màn hình 4PP320.1505-31 có đi kèm sẵn cầu đấu nguồn trong hộp không?

Không. Thiết bị chính không kèm sẵn cầu đấu nguồn. Khách hàng cần đặt mua riêng khối cầu đấu dạng bắt vít (0TB103.9) hoặc dạng kẹp lò xo (0TB103.91) tùy theo tiêu chuẩn thi công của tủ điện.

Làm cách nào để nạp chương trình cho 4PP320.1505-31?

Có thể nạp chương trình trực tiếp từ máy tính cài phần mềm Automation Studio qua cổng Ethernet hoặc chép trực tiếp file dự án vào thẻ nhớ CompactFlash rồi cắm vào khe cắm Type I của máy.

Màn hình có hỗ trợ kết nối chuột và bàn phím máy tính không?

Có. Thiết bị tích hợp sẵn 2 cổng USB tiêu chuẩn, cho phép cắm trực tiếp bàn phím, chuột ngoài hoặc USB flash drive để phục vụ công tác cài đặt và sao lưu dữ liệu.

7. Đánh giá tổng kết

Màn hình HMI cảm ứng B&R Power Panel PP320 4PP320.1505-31 là sự kết hợp hoàn hảo giữa không gian hiển thị rộng rãi 15 inch, độ bền bỉ chuẩn công nghiệp IP65 và tính linh hoạt trong kết nối mạng. Với chất lượng phần cứng tiêu chuẩn Áo từ B&R (ABB Group), thiết bị mang đến sự an tâm tuyệt đối về tuổi thọ vận hành, độ chính xác và tính liên tục cho các hệ thống tự động hóa khắt khe.

Quý khách hàng có nhu cầu tư vấn kỹ thuật hoặc báo giá sản phẩm 4PP320.1505-31 chính hãng, vui lòng liên hệ Agow Automation để được hỗ trợ nhanh chóng và tận tình.
