X20DO2623 B&R — Digital Output 2 Kênh Relay Bán Dẫn SSR 100-240VAC 1A

Module tín hiệu ra số X20DO2623 thuộc dòng X20 System của B&R Automation, thương hiệu hàng đầu trong tự động hóa công nghiệp. Được trang bị 2 đầu ra SSR (Solid State Relay) với công tắc zero-crossing, hoạt động ở 100-240 VAC, dòng tối đa 1 A, kiểu source, sử dụng terminal block 12-pin cho kết nối 3 dây (manual, trang 3). Với tính năng full-wave control và nguồn cấp (L, N) tích hợp trực tiếp, module này đảm bảo điều khiển công suất AC chính xác, phù hợp với hệ thống PLC và ứng dụng công nghiệp đòi hỏi độ tin cậy cao.

Lợi ích nổi bật của X20DO2623

Điều khiển AC chính xác

Đầu ra SSR với zero-crossing bật/tắt tại điểm 0 điện áp/dòng điện, tích hợp full-wave control điều chỉnh công suất qua chu kỳ sóng sin hoàn chỉnh, giảm nhiễu hệ thống (manual, trang 7). Độ phân giải ~4% trên 24 sóng sin, phù hợp cho ứng dụng thời gian thực (manual, trang 8).

Tích hợp linh hoạt và an toàn

Nguồn AC (L, N) cấp trực tiếp vào module, kết nối 3 dây qua terminal block 12-pin (manual, trang 3). Tương thích bus module X20BM12 (240 VAC), yêu cầu module X20ZF dummy phía sau để bảo vệ tiếp xúc (manual, trang 3).

Độ bền trong môi trường công nghiệp

Hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), độ ẩm 5% đến 95%, không ngưng tụ, độ cao tối đa 2000m (manual, trang 5). Đạt tiêu chuẩn IP20 và các chứng nhận CE, UKCA, ATEX.

Ứng dụng thực tế của X20DO2623

Điều khiển nhiệt độ và công suất

X20DO2623 lý tưởng cho điều khiển lò sưởi, hệ thống HVAC hoặc đèn công suất cao trong ngành thực phẩm, nhựa, nhờ full-wave control giảm nhiễu và điều chỉnh công suất chính xác (manual, trang 7).

Tự động hóa công nghiệp AC

Phù hợp với các ứng dụng cần điều khiển tải AC như máy đóng gói, dây chuyền sản xuất, với khả năng dịch pha firing pattern giảm đỉnh tải (manual, trang 9). Chu kỳ tối thiểu 100 µs (digital) hoặc 150 µs (analog) (manual, trang 14).

Thông tin kỹ thuật chi tiết

Đầu ra số và SSR

2 đầu ra SSR 100-240 VAC, 1 A, kiểu source, zero-crossing bật tại 0 điện áp, tắt tại 0 dòng điện (manual, trang 7). Dữ liệu đóng gói dạng USINT hoặc từng bit (DigitalOutput01 đến DigitalOutput02) qua Automation Studio (manual, trang 12).

Full-wave control

Điều khiển công suất qua chu kỳ sóng sin, giá trị analog 0-100% (trên 100% là kích hoạt hoàn toàn), độ phân giải ~4% trên 24 sóng sin (manual, trang 8). Hỗ trợ dịch pha firing pattern 0-23 sóng sin để giảm đỉnh tải (manual, trang 13).

Phụ kiện yêu cầu

Cần bus module X20BM12 (240 VAC) và terminal block X20TB32 (12-pin), đặt mua riêng. Yêu cầu module X20ZF dummy phía sau để bảo vệ (manual, trang 3).

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), độ ẩm 5% đến 95%, không ngưng tụ, độ cao tối đa 2000m (manual, trang 5). Trên 55°C, công suất tiêu tán của module bên cạnh giới hạn 1.15 W (manual, trang 6).

Kết nối và cấu hình

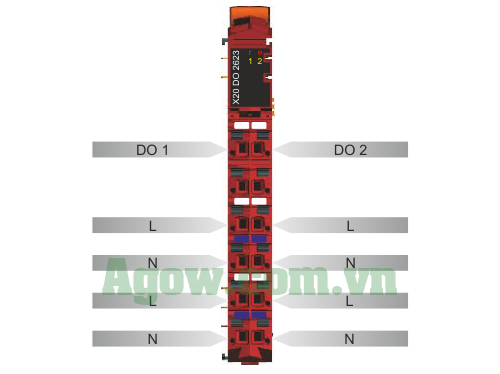

Kết nối 3 dây qua terminal block 12-pin, nguồn L, N cấp trực tiếp, không tháo/lắp khi có điện (manual, trang 3). Cấu hình digital/analog và firing pattern qua Automation Studio (manual, trang 11-13).

Thông tin đặt hàng

Mã sản phẩm

X20DO2623 – Module digital output, 2 đầu ra SSR 100-240 VAC, 1 A, source, full-wave control (manual, trang 3).

• Mã sản phẩm: X20DO2623
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cần bus module X20BM12, terminal X20TB32, và module X20ZF dummy (manual, trang 3).

Câu hỏi thường gặp về X20DO2623

Module hỗ trợ bao nhiêu đầu ra?

Hỗ trợ 2 đầu ra SSR 100-240 VAC, 1 A (manual, trang 3).

Full-wave control hoạt động như thế nào?

Điều khiển công suất qua chu kỳ sóng sin, độ phân giải ~4%, giảm nhiễu so với phase-angle control (manual, trang 7-8).

Có thể dịch pha firing pattern không?

Có, dịch pha 0-23 sóng sin để giảm đỉnh tải, cấu hình qua Automation Studio (manual, trang 13).

Mua X20DO2623 ở đâu tại Việt Nam?

Liên hệ Agow Automation – nhà phân phối chính thức của B&R Automation tại Việt Nam.
