X20ATC402 B&R — Module Nhiệt Độ 6 Thermocouple NetTime

Module tín hiệu nhiệt độ X20ATC402 thuộc dòng X20 System của B&R Automation, thương hiệu hàng đầu từ Áo. Với 6 đầu vào thermocouple (J, K, N, S, B, R, E, C, T), hỗ trợ bù nhiệt nội bộ qua 2 Pt1000 tích hợp trong terminal X20TB1E hoặc từ xa qua X20TB1F, tích hợp NetTime cho timestamp micro giây, module này được phân phối chính thức tại Việt Nam bởi Agow Automation. Sản phẩm yêu cầu bus module X20BM11 (datasheet, trang 3).

Lợi ích nổi bật của X20ATC402

Độ chính xác vượt trội

Hỗ trợ 9 loại thermocouple, sai số ±0.04% (gain), bù nhiệt Pt1000 ±1.5°C tại 25°C (trang 6).

Bù nhiệt linh hoạt

Nội bộ qua X20TB1E hoặc từ xa/ngoài qua X20TB1F, giảm sai số đo lường (trang 8-10).

Công nghệ NetTime

Timestamp micro giây, đồng bộ chính xác trong hệ thống PLC (trang 14-16).

Ứng dụng thực tế của X20ATC402

Đo nhiệt độ khắc nghiệt

Giám sát lò công nghiệp, hệ thống nhiệt độ cao với type C (0-2310°C) (trang 11).

Điều khiển thời gian thực

Ứng dụng trong sản xuất đòi hỏi đồng bộ và đo lường chính xác (trang 16).

Thông tin kỹ thuật chi tiết

Đầu vào và hiệu suất

Thermocouple J (-230 đến 1200°C), K (-270 đến 1372°C), N, S, B, R, E, C, T; độ phân giải 0.1°C/0.01°C hoặc 1µV/2µV; bộ lọc 500Hz (trang 6).

Giám sát tín hiệu

Phát hiện vượt ngưỡng (0x7FFF), đứt mạch (0x7FFF), lỗi chung (0x8000) (trang 6).

Phụ kiện yêu cầu

Terminal X20TB1E (nội bộ) hoặc X20TB1F (từ xa), bus module X20BM11, đặt mua riêng (trang 3).

Hướng dẫn cài đặt và vận hành

Nhiệt độ môi trường

Hoạt động -25°C đến 60°C (ngang) hoặc 50°C (dọc), giảm 0.5°C/100m trên 2000m (trang 7).

Kết nối dây

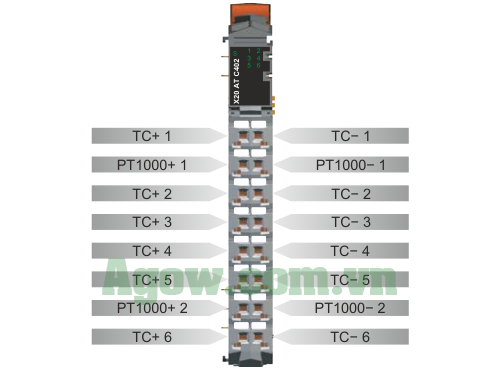

X20TB1E 12-pin (Pt1000 tích hợp) hoặc X20TB1F 16-pin (Pt1000 ngoài, 2 dây) (trang 8-9).

Thông tin đặt hàng

Mã sản phẩm

X20ATC402 – Module tín hiệu nhiệt độ, 6 đầu vào thermocouple, bù nhiệt Pt1000, NetTime (trang 3).

• Mã sản phẩm: X20ATC402
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Terminal X20TB1E hoặc X20TB1F, bus module X20BM11 (trang 3).

Câu hỏi thường gặp về Module X20ATC402

X20ATC402 hỗ trợ thermocouple nào?

J, K, N, S, B, R, E, C, T với phạm vi từ -270°C đến 2310°C (trang 11).

Bù nhiệt hoạt động ra sao?

Nội bộ qua Pt1000 trong X20TB1E hoặc từ xa qua X20TB1F (trang 8-10).

Module có phát hiện lỗi không?

Có, báo vượt ngưỡng, đứt mạch qua Status (trang 26).

Mua X20ATC402 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng nhanh chóng.

Agow Automation là đối tác ủy quyền chính thức của B&R tại Việt Nam, cung cấp sản phẩm chính hãng với giá cạnh tranh, bảo hành toàn diện và hỗ trợ kỹ thuật chuyên nghiệp. Đội ngũ tư vấn viên giàu kinh nghiệm sẽ giúp bạn lựa chọn giải pháp phù hợp nhất cho ứng dụng của mình.
