X67AM1323 B&R — Analog I/O IP67 2 Vào / 2 Ra 0-20mA 12-bit

Module X67AM1323 thuộc dòng X67 System của B&R Automation, được thiết kế với 2 đầu vào và 2 đầu ra analog 0-20 mA, độ phân giải 12-bit (manual, trang 1, 3). Sản phẩm hỗ trợ bộ lọc đầu vào cấu hình, chu kỳ ngắn và khả năng接地 tối ưu trên tất cả các kênh, phù hợp cho các ứng dụng điều khiển dòng điện chính xác. Với kích thước nhỏ gọn (53 x 85 x 42 mm) và độ bảo vệ IP67 (manual, trang 3), module này hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Lợi ích nổi bật của X67AM1323

Độ phân giải 12-bit và tín hiệu 0-20 mA

X67AM1323 cung cấp độ phân giải 12-bit với dải giá trị từ 0 đến 32,767, tương ứng 0-20 mA (manual, trang 9). Bộ lọc thông thấp 1.5 kHz (manual, trang 3) và thời gian chuyển đổi 400 µs (manual, trang 3) đảm bảo tín hiệu ổn định, chính xác, với LSB 4.883 µA (manual, trang 3).

Bộ lọc cấu hình linh hoạt

Module tích hợp bộ lọc đầu vào với mức lọc từ 2 đến 128 và giới hạn ramp từ 255 đến 16,383 (manual, trang 10, 11), giúp giảm nhiễu và ổn định tín hiệu trong môi trường có rung động hoặc nhiễu điện. Chu kỳ tối thiểu 500 µs khi bật lọc (manual, trang 13).

Độ bền và tiết kiệm năng lượng

Với mức tiêu thụ điện 3 W cho I/O nội bộ và 0.75 W cho X2X Link (manual, trang 2), X67AM1323 tiết kiệm năng lượng. Nhiệt độ hoạt động từ -25°C đến 60°C (manual, trang 3), cùng chứng nhận CE, UL, HazLoc (manual, trang 2), đảm bảo độ bền cao trong môi trường nguy hiểm.

Ứng dụng thực tế của X67AM1323

Điều khiển dòng điện trong sản xuất

X67AM1323 phù hợp cho điều khiển tín hiệu 0-20 mA trong sản xuất tự động như hệ thống đo lưu lượng, điều khiển van. Tính năng giám sát qua LED và phần mềm (manual, trang 2) nâng cao độ tin cậy vận hành.

Tích hợp hệ thống PLC

Kết nối qua X2X Link (M12) và nguồn I/O 24 VDC (M8) (manual, trang 4, 5), module hỗ trợ tích hợp vào hệ thống PLC B&R. Thời gian cập nhật I/O tối thiểu 400 µs (manual, trang 13) đáp ứng yêu cầu xử lý nhanh trong tự động hóa.

Thông tin kỹ thuật chi tiết

Đầu vào và đầu ra

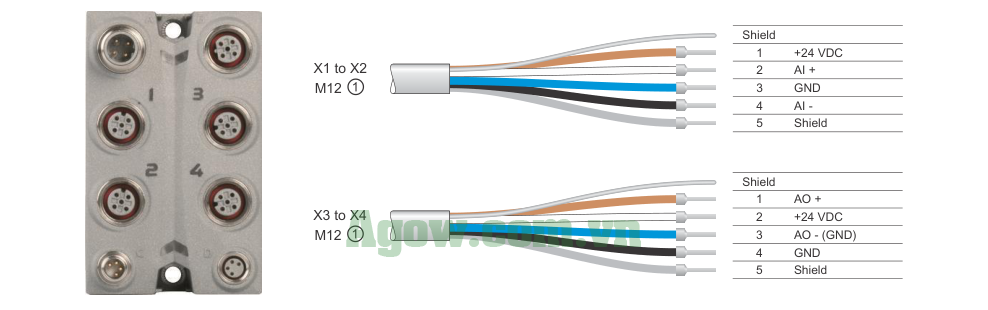

Module có 2 đầu vào và 2 đầu ra 0-20 mA qua 4 cổng M12 (manual, trang 2). Đầu ra hỗ trợ tải tối đa 400 Ω (manual, trang 3), với sai số tối đa 0.2% (gain) và 0.06% (offset) tại 25°C (manual, trang 3). Độ phi tuyến tính <0.1% (manual, trang 3).

Hiệu suất và giám sát

Độ phân giải 12-bit với định dạng INT từ 0x0000 đến 0x7FFF (manual, trang 3). Thanh ghi StatusAnalogInput (manual, trang 9) giám sát lỗi như vượt ngưỡng trên. Relay kích hoạt đầu ra khi giá trị ≠ 0 (manual, trang 3), bảo vệ ngắn mạch đến GND và nguồn I/O (manual, trang 3).

Phụ kiện yêu cầu

Cáp M12 cho X2X Link và M8 cho nguồn I/O (manual, trang 4, 5), đặt mua riêng.

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Nhiệt độ hoạt động từ -25°C đến 60°C, lưu trữ từ -40°C đến 85°C (manual, trang 3). Trên 2000 m, giảm 0.5°C mỗi 100 m (manual, trang 3). Độ bảo vệ IP67 phù hợp với môi trường bụi và ẩm.

Kết nối an toàn

Sử dụng cáp M12 (X2X Link) và M8 (nguồn I/O) (manual, trang 4, 5). Mô-men xoắn tối đa 0.4 Nm (M8) hoặc 0.6 Nm (M12) (manual, trang 3) để đảm bảo kết nối chắc chắn.

Thông tin đặt hàng

Mã sản phẩm

X67AM1323 – Module analog I/O, 2 đầu vào, 2 đầu ra 0-20 mA, 12-bit (manual, trang 1, 2).

• Mã sản phẩm: X67AM1323
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết

Cáp M12 và M8 (manual, trang 4, 5).

Câu hỏi thường gặp về X67AM1323

X67AM1323 hỗ trợ tín hiệu nào?

0-20 mA cho cả đầu vào và đầu ra (manual, trang 1, 3).

Thời gian cập nhật I/O tối thiểu là bao nhiêu?

400 µs không lọc, 1 ms khi lọc (manual, trang 13).

Làm sao để giảm nhiễu tín hiệu?

Sử dụng bộ lọc cấu hình và giới hạn ramp (manual, trang 10, 11).

Mua X67AM1323 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
