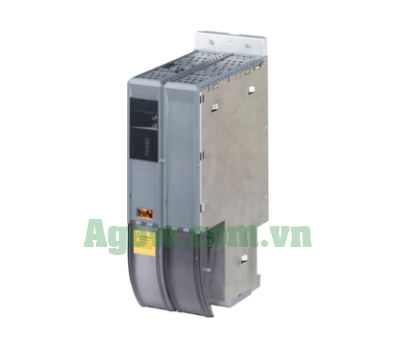

8B0P0220HC00.001-1 B&R — Module Nguồn Thụ Động ACOPOSmulti Passive 8kW Cold Plate Peak 40kW

8B0P0220HC00.001-1 — Revision .001 với thời gian phanh đỉnh gấp 5 lần

8B0P0220HC00.001-1 là phiên bản revision .001 của module nguồn thụ động 8 kW cold plate dòng ACOPOSmulti. Về thông số điện cơ bản, hoàn toàn giống revision .000 — nhưng có một cải tiến quan trọng: braking peak 40 kW duy trì được 1 giây thay vì chỉ 0.2 giây ở bản .000.

Sự khác biệt 0.2s → 1s nghe nhỏ nhưng có ý nghĩa lớn trong thực tế. Với tải quán tính cao (đĩa quay, băng tải nặng, trục CNC), năng lượng động năng khi phanh khẩn cấp có thể cần 0.5-0.8s để hấp thụ hoàn toàn. Revision .000 không đủ thời gian → DC bus overvoltage → trip lỗi. Revision .001 giải quyết vấn đề này.

Module passive hoạt động độc lập — không cần module phụ 8B0C (khác với dòng active 8BVP bắt buộc phải có 8B0C). Tích hợp passive motor short circuit brake cho phanh an toàn khẩn cấp.

So sánh revision .000 vs .001 — chọn bản nào?

Chọn revision .000 khi:

• Ứng dụng phanh nhẹ, thời gian giảm tốc ngắn (< 0.2s)
• Motor công suất nhỏ (< 2 kW/trục), quán tính tải thấp
• Ví dụ: máy dán nhãn, trạm kiểm tra, pick-and-place nhẹ

Chọn revision .001 khi:

• Tải quán tính lớn: đĩa quay, trục chính CNC, băng tải nặng
• Cần dừng khẩn cấp (E-stop) trong < 1s mà không trip overvoltage
• Duty cycle phanh cao hơn — lượng năng lượng cần hấp thụ mỗi lần phanh lớn
• Ví dụ: CNC milling, máy cuộn, máy cắt tấm

Thông số kỹ thuật 8B0P0220HC00.001-1

Lưu ý: Cần gắn braking resistor ngoài vào terminal RB+ nếu ứng dụng có phanh thường xuyên. Braking chopper tích hợp chỉ là mạch switching — không phải điện trở.

Passive motor short circuit brake — chức năng an toàn

Từ dòng 8B0P0220 trở lên, B&R tích hợp passive motor short circuit brake — tính năng phanh khẩn cấp bằng cách đoản mạch cuộn dây motor khi mất nguồn hoặc lỗi hệ thống.

Cơ chế:

• Khi DC bus mất điện → relay nội bộ tự động đoản mạch cuộn motor
• Motor trở thành generator ngắn mạch → tạo moment hãm tức thì
• Hoạt động hoàn toàn passive — không cần nguồn điện

Khác với braking chopper:

• Short circuit brake: chỉ kích hoạt khi emergency, không dùng cho phanh bình thường
• Braking chopper: dùng khi giảm tốc bình thường, cần external resistor

Module 8B0P0110 (4 kW) không có tính năng này — phải dùng holding brake cơ khí riêng.

Sizing 8B0P0220HC cho hệ thống 2-4 trục

8 kW continuous, 24 kW peak. Hệ số an toàn 80%:

Tổng tải recommended ≤ 6.4 kW

Lợi thế revision .001 trong sizing: Với braking peak 1s, hệ thống có thể xử lý E-stop mà không trip — giảm downtime so với rev .000 hay bị trip overvoltage khi phanh gấp.

Đặt hàng 8B0P0220HC00.001-1 — AGOW Automation

Mã đặt hàng: 8B0P0220HC00.001-1

Phụ kiện:

• Braking resistor ngoài — nếu ứng dụng có phanh thường xuyên (gắn vào RB+)
• EMC line filter — cho chuẩn C3 EN 61800-3
• Không cần 8B0C (module passive hoạt động độc lập)

Lưu ý khi chọn revision:

• Nếu không chắc chọn .000 hay .001, luôn chọn .001 — giá tương đương nhưng an toàn hơn
• Nếu hệ thống đã có .000 và muốn upgrade → thay trực tiếp, pin-compatible
