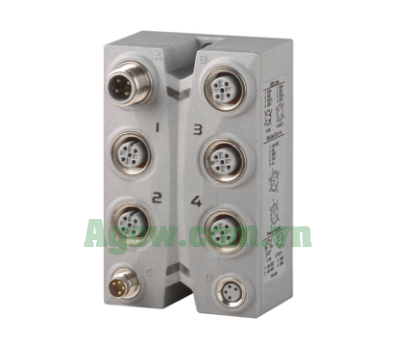

X67DS438A B&R — Module IO-Link Master IP67 4 Cổng M12

Module X67DS438A thuộc dòng X67 System của B&R Automation là một IO-Link master mạnh mẽ, cho phép kết nối tối đa 4 thiết bị IO-Link (phiên bản 1.1) theo tiêu chuẩn IO-Link. Với khả năng hoạt động linh hoạt, các kênh IO-Link có thể được sử dụng như đầu vào hoặc đầu ra số tiêu chuẩn (SIO mode) với điện áp định mức 24 VDC và dòng tối đa 0.25 A mỗi kênh (manual, trang 4). Sản phẩm được thiết kế để tích hợp dễ dàng vào hệ thống X20/X67 qua X2X Link, mang lại hiệu suất cao trong các ứng dụng điều khiển và giám sát công nghiệp.

Lợi ích nổi bật của X67DS438A

Kết nối thông minh và linh hoạt

X67DS438A hỗ trợ giao tiếp IO-Link với cảm biến và thiết bị truyền động thông minh, cho phép truyền dữ liệu nhanh chóng và đáng tin cậy. Mỗi kênh có thể chuyển đổi giữa chế độ IO-Link hoặc SIO (đầu vào/đầu ra số), đáp ứng nhu cầu đa dạng trong sản xuất (manual, trang 11). Bộ lọc đầu vào số cấu hình được từ 0.1 ms đến 25.6 ms giúp giảm nhiễu tín hiệu hiệu quả (manual, trang 10).

Quản lý dữ liệu hiệu quả

Module tích hợp parameter server, tự động đọc và lưu trữ thông số cấu hình của thiết bị IO-Link vào EEPROM. Điều này đảm bảo khôi phục dữ liệu nhanh chóng sau khi thay thế thiết bị mà không cần cấu hình lại (manual, trang 19). Ngoài ra, tính năng NetTime Technology cung cấp dấu thời gian chính xác cho các sự kiện IO-Link, hỗ trợ ứng dụng yêu cầu độ phân giải cao (manual, trang 26).

Độ bền và tiết kiệm năng lượng

Với nhiệt độ hoạt động từ -25°C đến 60°C, chứng nhận CE, UKCA, ATEX Zone 2, và cách ly kênh-bus 500 V hiệu dụng (manual, trang 4), X67DS438A hoạt động ổn định trong môi trường khắc nghiệt. Công suất tiêu thụ thấp, chỉ 0.5 W cho bus và 0.75 W cho I/O nội bộ, giúp tối ưu hóa năng lượng trong hệ thống lớn (manual, trang 4).

Ứng dụng thực tế của X67DS438A

Giám sát cảm biến thông minh

Module lý tưởng cho các hệ thống giám sát sử dụng cảm biến IO-Link, như trong ngành sản xuất ô tô hoặc chế biến thực phẩm, nhờ khả năng truyền dữ liệu chính xác và phản hồi nhanh (manual, trang 11). Tính năng Flatstream communication tối ưu hóa băng thông, phù hợp với mạng X2X và POWERLINK (manual, trang 29).

Điều khiển thiết bị công nghiệp

X67DS438A hỗ trợ điều khiển thiết bị truyền động nhỏ như van hoặc relay trong dây chuyền sản xuất tự động. Với dòng đầu ra 0.25 A mỗi kênh và tổng dòng tối đa 1 A, module đảm bảo hiệu suất ổn định cho các ứng dụng công nghiệp (manual, trang 4).

Thông tin kỹ thuật chi tiết

Giao tiếp IO-Link và SIO

Module hỗ trợ 4 kênh IO-Link với tốc độ truyền từ 4.8 kbit/s (COM1) đến 230.4 kbit/s (COM3), tương thích phiên bản IO-Link 1.1 (manual, trang 82). Ở chế độ SIO, đầu ra số 24 VDC có tần số chuyển mạch tối đa 500 Hz, tích hợp bảo vệ nhiệt khi quá tải hoặc ngắn mạch (manual, trang 4). Đầu vào số có bộ lọc phần cứng 500 µs và trở kháng 6.3 kΩ (manual, trang 4).

Hiệu suất và đồng bộ

Chu kỳ tối thiểu 400 µs (SIO mode) hoặc 1 ms (IO-Link mode), tùy thuộc vào thời gian chu kỳ tối thiểu của thiết bị IO-Link (manual, trang 88). Tính năng thống kê lỗi (statistics counter) giúp ghi lại các lỗi giao tiếp như lỗi checksum hoặc parity, hỗ trợ chẩn đoán hệ thống hiệu quả (manual, trang 82-83).

Phụ kiện yêu cầu

Cần cáp kết nối M12 (X67CA0A41.xxxx hoặc X67CA0A51.xxxx) cho cảm biến M12, hoặc cáp M8 (X67CA0P30.xxxx) cho cảm biến M8, đặt mua riêng (manual, trang 1). Độ dài cáp tối đa 20 m, điện trở vòng tối đa 6 Ω (manual, trang 4).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ hoạt động từ -25°C đến 60°C, lưu trữ từ -40°C đến 85°C, độ ẩm 5-95% (manual, trang 4). Khi lắp đặt trên 2000 m, giảm 0.5°C mỗi 100 m để đảm bảo hiệu suất (manual, trang 4).

Kết nối và lắp đặt

Sử dụng đầu nối M12 cho X2X Link và IO-Link, siết lực tối đa 0.6 Nm (manual, trang 4). Đảm bảo đấu nối đúng để tránh lỗi nguồn, với bảo vệ nhiệt tích hợp khi quá dòng (manual, trang 4).

Thông tin đặt hàng

Mã sản phẩm

X67DS438A – Module IO-Link master, 4 kênh, 24 VDC, hỗ trợ cảm biến và thiết bị truyền động thông minh (manual, trang 4).

• Mã sản phẩm: X67DS438A
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp M12 (X67CA0A41.xxxx/X67CA0A51.xxxx) hoặc M8 (X67CA0P30.xxxx) cho cảm biến, đặt mua riêng (manual, trang 1).

Câu hỏi thường gặp về Module X67DS438A

X67DS438A hỗ trợ bao nhiêu kênh IO-Link?

Hỗ trợ tối đa 4 kênh IO-Link, có thể dùng làm đầu vào/ra số (manual, trang 2).

Module có tích hợp bộ lọc tín hiệu không?

Có, bộ lọc đầu vào số cấu hình từ 0.1 ms đến 25.6 ms (manual, trang 10).

Làm sao để khôi phục thông số thiết bị IO-Link?

Sử dụng parameter server để tự động khôi phục từ EEPROM (manual, trang 19).

Mua X67DS438A ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
