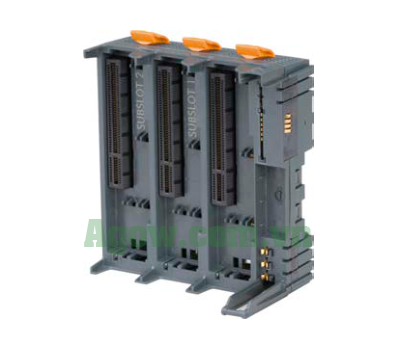

Module Đế CPU Fieldbus X20BB47

Module X20BB47 thuộc dòng X20 System của B&R Automation là đế bus được thiết kế làm nền tảng cho tất cả các CPU Fieldbus X20. Với kết nối RS232, CAN bus tích hợp điện trở ngắt và 2 khe cắm module giao tiếp X20, module này mang lại khả năng tích hợp và mở rộng vượt trội (manual, trang 1). X20BB47 đi kèm tấm khóa trái và phải trong gói sản phẩm, đảm bảo lắp đặt chắc chắn. Được yêu cầu đặt CPU Fieldbus ở khe ngoài cùng bên phải, module là giải pháp hoàn hảo cho các hệ thống tự động hóa công nghiệp đòi hỏi hiệu suất cao và giao tiếp mạng ổn định.

Lợi ích nổi bật của X20BB47

Tích hợp giao tiếp đa dạng

X20BB47 cung cấp 1 cổng RS232, 1 cổng CAN bus với điện trở ngắt bật/tắt qua công tắc (trạng thái hiển thị qua LED “T” trên module nguồn) và 2 khe cắm module giao tiếp X20, hỗ trợ kết nối linh hoạt với PLC, PC công nghiệp hoặc các giao thức Fieldbus (manual, trang 1, 3).

Độ bền vượt trội

Module hoạt động ổn định từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), đạt chuẩn IP20 và các chứng nhận CE, UL, ATEX Zone 2 (manual, trang 2). Nhiệt độ lưu trữ từ -40°C đến 85°C đảm bảo khả năng thích nghi với môi trường công nghiệp khắc nghiệt.

Hiệu suất năng lượng tối ưu

Với công suất tiêu thụ bus chỉ 0.56 W và không tiêu thụ nguồn I/O nội bộ, X20BB47 giúp tiết kiệm năng lượng hiệu quả (manual, trang 2). Điện trở ngắt CAN bus tích hợp giảm thiểu linh kiện ngoài, tối ưu hóa thiết kế hệ thống.

Ứng dụng thực tế của X20BB47

Hệ thống tự động hóa mạng

X20BB47 lý tưởng cho các hệ thống sử dụng giao thức CAN bus và Fieldbus, như dây chuyền sản xuất lớn hoặc hệ thống điều khiển phân tán, nhờ RS232, CAN bus và 2 khe cắm giao tiếp (manual, trang 1). Đây là giải pháp hoàn hảo cho ứng dụng cần giao tiếp mạng ổn định.

Công nghiệp đa ngành

Với chứng nhận HazLoc và ATEX, module phù hợp cho các ngành sản xuất, đóng gói hoặc xử lý vật liệu, nơi yêu cầu độ tin cậy cao và khả năng hoạt động trong môi trường nguy hiểm (manual, trang 2).

Thông tin kỹ thuật chi tiết

Giao diện và tính năng

Module tích hợp 1 cổng RS232, 1 cổng CAN bus với điện trở ngắt (bật/tắt qua công tắc) và 2 khe cắm module giao tiếp X20 (manual, trang 1, 3). Công suất tiêu thụ bus 0.56 W, không tiêu thụ nguồn I/O nội bộ hoặc gây tiêu hao thêm từ tải resistive (manual, trang 2). Bus không cách ly với RS232 (manual, trang 2).

Điều kiện môi trường

Nhiệt độ hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C, độ ẩm 5-95% không ngưng tụ (manual, trang 2). Module hoạt động ổn định dưới 2000m, giảm 0.5°C mỗi 100m trên 2000m (manual, trang 2).

Thuộc tính cơ học

X20BB47 có khoảng cách lắp đặt 87.5 mm (+0.2 mm), đi kèm tấm khóa trái/phải trong gói sản phẩm, đạt độ bảo vệ IP20 theo EN 60529 (manual, trang 2).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Module hoạt động tốt từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C (manual, trang 2). Đảm bảo độ cao lắp đặt dưới 2000m để duy trì hiệu suất tối ưu (manual, trang 2).

Lắp đặt an toàn

X20BB47 hỗ trợ lắp ngang hoặc dọc, cần đặt CPU Fieldbus ở khe ngoài cùng bên phải, sử dụng tấm khóa trái/phải đi kèm để cố định (manual, trang 1). Công tắc điện trở ngắt CAN bus cần cấu hình đúng để đảm bảo mạng hoạt động ổn định (manual, trang 3).

Thông tin đặt hàng

Mã sản phẩm

X20BB47 – Đế CPU Fieldbus với RS232, CAN bus, 2 khe cắm giao tiếp, điện trở ngắt tích hợp, bao gồm tấm khóa trái/phải (manual, trang 1).

• Mã sản phẩm: X20BB47
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Không yêu cầu phụ kiện bổ sung, tấm khóa trái/phải đã bao gồm trong gói sản phẩm (manual, trang 2).

Câu hỏi thường gặp về X20BB47

X20BB47 hỗ trợ giao diện nào?

Module tích hợp 1 cổng RS232, 1 cổng CAN bus với điện trở ngắt và 2 khe cắm module giao tiếp X20 (manual, trang 1).

Điện trở ngắt CAN bus hoạt động thế nào?

Điện trở ngắt được bật/tắt bằng công tắc, trạng thái hiển thị qua LED “T” trên module nguồn (manual, trang 3).

2 khe cắm module giao tiếp dùng để làm gì?

Dùng để mở rộng hệ thống qua các giao thức Fieldbus hoặc kết nối thiết bị bổ sung (manual, trang 1).

Mua X20BB47 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
