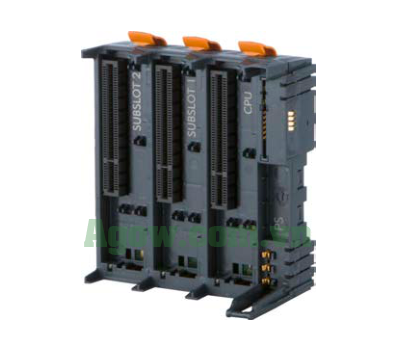

X20BB72 B&R — Đế Bus CPU Compact-S RS232 & 2 Slot IF

Module X20BB72 thuộc dòng X20 System của B&R Automation là đế bus được thiết kế làm nền tảng cho tất cả các controller Compact-S X20CP048x. Với kết nối RS232 và 2 khe cắm module giao tiếp X20, module này mang lại khả năng mở rộng vượt trội trong các hệ thống tự động hóa công nghiệp (manual, trang 3). Đi kèm tấm khóa trái và phải trong gói sản phẩm, X20BB72 đảm bảo lắp đặt chắc chắn. Yêu cầu đặt controller Compact-S ở khe ngoài cùng bên phải, module hỗ trợ nguồn 24 VDC với tải tối đa 10 A, phù hợp cho các ứng dụng đòi hỏi hiệu suất cao và tích hợp linh hoạt.

Lợi ích nổi bật của X20BB72

Tích hợp mở rộng với RS232 và khe giao tiếp

X20BB72 tích hợp 1 cổng RS232 và 2 khe cắm module giao tiếp X20, cho phép kết nối dễ dàng với PLC, PC công nghiệp hoặc mở rộng qua các giao thức bổ sung (manual, trang 3). Đây là giải pháp tối ưu cho hệ thống cần tùy chỉnh cao.

Độ bền vượt trội

Module hoạt động ổn định từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), đạt chuẩn IP20 và các chứng nhận CE, UL, CCS (manual, trang 4). Nhiệt độ lưu trữ từ -40°C đến 85°C đảm bảo khả năng thích nghi với môi trường công nghiệp khắc nghiệt.

Hỗ trợ nguồn mạnh mẽ

Với nguồn I/O 24 VDC và tải tối đa 10 A, X20BB72 cung cấp năng lượng đáng tin cậy cho controller và module giao tiếp (manual, trang 4). Công suất tiêu thụ bus 1.17 W, tối ưu hóa hiệu suất năng lượng trong hệ thống (manual, trang 4).

Ứng dụng thực tế của X20BB72

Hệ thống tự động hóa mở rộng

X20BB72 phù hợp cho các hệ thống tự động hóa cần tích hợp nhiều giao thức, như dây chuyền sản xuất lớn hoặc hệ thống điều khiển phân tán, nhờ 2 khe cắm module giao tiếp (manual, trang 3). RS232 hỗ trợ giao tiếp với thiết bị điều khiển.

Công nghiệp đa ngành

Với chứng nhận CCS, khả năng chịu rung 4g và thiết kế bền bỉ, module được sử dụng trong các ngành sản xuất, hàng hải hoặc xử lý vật liệu, nơi yêu cầu độ bền và hiệu suất cao (manual, trang 4).

Thông tin kỹ thuật chi tiết

Giao diện và tính năng

Module tích hợp 1 cổng RS232 và 2 khe cắm module giao tiếp X20, công suất tiêu thụ bus 1.17 W, không tiêu thụ nguồn I/O nội bộ hoặc gây tiêu hao thêm từ tải resistive (manual, trang 4). Bus không cách ly với RS232 (manual, trang 4).

Điều kiện môi trường

Nhiệt độ hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C, độ ẩm 5-95% không ngưng tụ (manual, trang 4). Hoạt động ổn định dưới 2000m, giảm 0.5°C mỗi 100m trên 2000m (manual, trang 4).

Thuộc tính cơ học

Khoảng cách lắp đặt 87.5 mm (+0.2 mm), đi kèm tấm khóa trái/phải X20AC05L1/X20AC05R1, đạt độ bảo vệ IP20 theo EN 60529 (manual, trang 4).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Module hoạt động tốt từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C (manual, trang 4). Đảm bảo độ cao lắp đặt dưới 2000m để duy trì hiệu suất tối ưu (manual, trang 4).

Lắp đặt an toàn

X20BB72 hỗ trợ lắp ngang hoặc dọc, cần đặt controller Compact-S ở khe ngoài cùng bên phải, sử dụng tấm khóa trái/phải đi kèm để cố định (manual, trang 3). Kết nối nguồn 24 VDC cần đảm bảo đúng cực để tránh hư hỏng (manual, trang 4).

Thông tin đặt hàng

Mã sản phẩm

X20BB72 – Đế Compact-S PLC với RS232, 2 khe cắm giao tiếp, bao gồm tấm khóa trái/phải (manual, trang 3).

• Mã sản phẩm: X20BB72
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Không yêu cầu phụ kiện bổ sung, tấm khóa trái/phải đã bao gồm trong gói sản phẩm (manual, trang 4).

Câu hỏi thường gặp về X20BB72

X20BB72 hỗ trợ loại controller nào?

Module là đế cho mọi controller Compact-S X20CP048x của B&R Automation (manual, trang 3).

2 khe cắm module giao tiếp dùng để làm gì?

Dùng để mở rộng hệ thống qua các giao thức bổ sung hoặc kết nối thiết bị khác (manual, trang 3).

Module có tiết kiệm năng lượng không?

Có, công suất tiêu thụ bus chỉ 1.17 W, không tiêu thụ nguồn I/O nội bộ (manual, trang 4).
