X67AO1223 B&R — Analog Output IP67 4 Kênh ±10V 12-bit

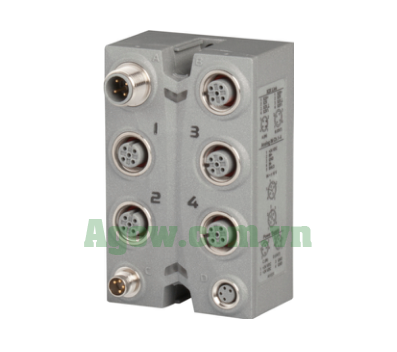

Module X67AO1223 thuộc dòng X67 System của B&R Automation, được thiết kế với 4 đầu ra analog ±10 V, độ phân giải 12-bit (manual, trang 3, 12). Sản phẩm tích hợp tính năng giám sát giới hạn vận hành của nguồn I/O, đảm bảo hoạt động an toàn và hiệu quả. Với kích thước nhỏ gọn (53 x 85 x 42 mm) và độ bảo vệ IP67 (manual, trang 5), module này phù hợp cho các ứng dụng trong môi trường công nghiệp khắc nghiệt.

Lợi ích nổi bật của X67AO1223

Đầu ra ±10 V với độ phân giải 12-bit

X67AO1223 cung cấp 4 kênh đầu ra ±10 V, dải giá trị từ -32,768 đến 32,767 (manual, trang 12). Độ phân giải 12-bit đảm bảo tín hiệu chính xác, với thời gian cập nhật I/O tối thiểu 400 µs (manual, trang 12), phù hợp cho các ứng dụng điều khiển nhanh.

Giám sát nguồn I/O hiệu quả

Module tích hợp giám sát nguồn I/O trong khoảng 18-30 V, cảnh báo khi vượt ngưỡng (30 V) qua thanh ghi asy_SupplyStatus (manual, trang 9, 12). Tính năng này giúp phát hiện sự cố kịp thời, tăng độ tin cậy hệ thống.

Độ bền cao và thiết kế nhỏ gọn

Với trọng lượng 190 g, nhiệt độ hoạt động từ -25°C đến 60°C (manual, trang 5), và khả năng chống ngắn mạch (manual, trang 5), X67AO1223 đảm bảo độ bền trong môi trường công nghiệp. Độ bảo vệ IP67 cho phép hoạt động trong điều kiện bụi và ẩm.

Ứng dụng thực tế của X67AO1223

Điều khiển trong tự động hóa

X67AO1223 lý tưởng cho điều khiển tín hiệu ±10 V trong các hệ thống như robot công nghiệp, máy CNC. Giám sát nguồn (manual, trang 9) và LED trạng thái (manual, trang 5) hỗ trợ vận hành ổn định, giảm thiểu rủi ro.

Tích hợp hệ thống PLC

Kết nối qua X2X Link (M12) và nguồn I/O 24 VDC (M8) (manual, trang 6, 7), module dễ dàng tích hợp vào PLC B&R. Chu kỳ tối thiểu 250 µs (manual, trang 12) đáp ứng yêu cầu xử lý nhanh trong tự động hóa.

Thông tin kỹ thuật chi tiết

Đầu ra analog

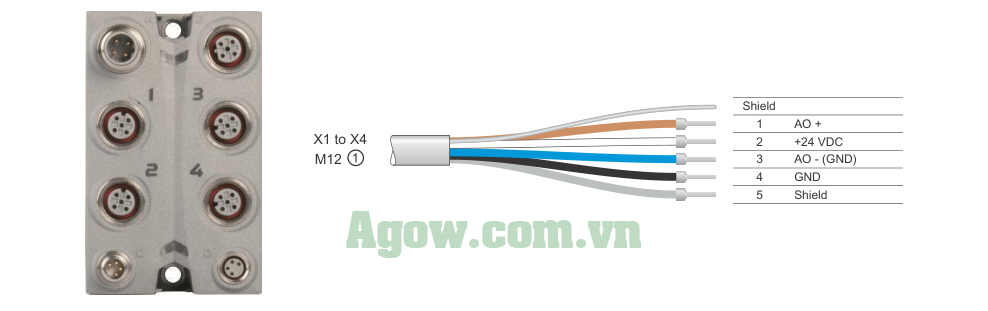

Module có 4 đầu ra ±10 V qua cổng M12 A-coded (manual, trang 7). Dữ liệu đầu ra định dạng INT từ -32,768 đến 32,767 (manual, trang 12), với nguồn cấp tối đa 12 W cho thiết bị truyền động (manual, trang 5).

Hiệu suất và giám sát

Thời gian cập nhật I/O 400 µs (manual, trang 12) đảm bảo phản hồi nhanh. Thanh ghi asy_SupplyInput đo điện áp I/O với độ phân giải 1 V (manual, trang 12). LED X2X Link hiển thị trạng thái mạng (manual, trang 5).

Phụ kiện yêu cầu

Cáp M12 (X67CA0A41/51) cho đầu ra và X2X Link, cáp M8 cho nguồn I/O (manual, trang 6, 7), đặt mua riêng.

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Nhiệt độ hoạt động từ -25°C đến 60°C, lưu trữ từ -40°C đến 85°C (manual, trang 5). Trên 2000 m, giảm 0.5°C mỗi 100 m (manual, trang 5). Độ bảo vệ IP67 phù hợp môi trường công nghiệp.

Kết nối an toàn

Sử dụng cáp M12 cho X2X Link và đầu ra, M8 cho nguồn I/O (manual, trang 6, 7). Mô-men xoắn tối đa 0.4 Nm (M8) hoặc 0.6 Nm (M12) (manual, trang 5) để đảm bảo kết nối chắc chắn.

Thông tin đặt hàng

Mã sản phẩm

X67AO1223 – Module analog output, 4 đầu ra ±10 V, 12-bit (manual, trang 3).

• Mã sản phẩm: X67AO1223
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết

Cáp M12 (X67CA0A41/51) và M8 (manual, trang 6, 7).

Câu hỏi thường gặp về X67AO1223

X67AO1223 hỗ trợ tín hiệu nào?

±10 V cho 4 kênh đầu ra (manual, trang 3, 12).

Thời gian cập nhật I/O tối thiểu là bao nhiêu?

400 µs (manual, trang 12).

Làm sao để giám sát nguồn I/O?

Sử dụng thanh ghi asy_SupplyStatus (manual, trang 9, 12).
