Module Cấp Nguồn Chiết Áp X20PS4951

Module X20PS4951 thuộc dòng X20 System của B&R Automation, được thiết kế để cấp nguồn ±10 V cho 4 chiết áp, cho phép kết nối với các module đầu vào analog tiêu chuẩn để xử lý dữ liệu (manual, trang 1). Module tích hợp tính năng phát hiện đứt mạch và ngắn mạch, đảm bảo độ tin cậy khi vận hành (manual, trang 1). Với terminal X20TB12 12 chân, X20PS4951 mang lại khả năng triển khai đơn giản và hiệu quả trong các ứng dụng tự động hóa (manual, trang 3).

Lợi ích nổi bật của X20PS4951

Cấp nguồn ổn định cho chiết áp

X20PS4951 cung cấp điện áp ±10 V cho 4 chiết áp, với dòng tối đa 20 mA mỗi kênh, đảm bảo hoạt động ổn định cho các ứng dụng đo lường (manual, trang 2). Độ chính xác cao (±0.12% cho +10 V, ±0.21% cho -10 V tại 25°C) giúp dữ liệu đầu ra đáng tin cậy (manual, trang 2).

Phát hiện lỗi hiệu quả

Module hỗ trợ giám sát trạng thái qua LED và phần mềm, phát hiện hở mạch (OpenLine) hoặc ngắn mạch (ShortCircuit) trên từng kênh, giảm thiểu rủi ro trong vận hành (manual, trang 2). Điều này giúp chẩn đoán nhanh và bảo trì dễ dàng.

Độ bền và hiệu suất

Công suất tiêu thụ thấp, 0.01W cho bus và 1.8W cho I/O nội bộ (manual, trang 2), kết hợp bảo vệ ngắn mạch và cách ly kênh-bus 500 Veff, đảm bảo độ bền trong môi trường công nghiệp (manual, trang 2). Đạt chứng nhận CE, KC, EAC (manual, trang 2).

Ứng dụng thực tế của X20PS4951

Đo lường và điều khiển

X20PS4951 lý tưởng cho các hệ thống đo lường sử dụng chiết áp, như điều chỉnh vị trí, áp suất trong ngành cơ khí hoặc sản xuất ô tô, kết hợp với module analog để xử lý tín hiệu (manual, trang 1).

Tự động hóa công nghiệp

Module hỗ trợ tích hợp với PLC B&R trong dây chuyền sản xuất tự động như ngành nhựa, bán dẫn, cung cấp nguồn ±10 V ổn định cho chiết áp điều khiển (manual, trang 1). Chu kỳ cập nhật I/O tối thiểu 1 ms đảm bảo phản hồi nhanh (manual, trang 6).

Thông tin kỹ thuật chi tiết

Nguồn cấp chiết áp

Cung cấp 4 kênh ±10 V, dòng tối đa 20 mA/kênh, độ chính xác ±0.12% (+10 V), ±0.21% (-10 V), ±0.162% (20 V) tại 25°C (manual, trang 2). Độ trôi tối đa ±0.00022%/°C (20 V), bảo vệ ngắn mạch (manual, trang 2).

Hiệu suất và giám sát

Công suất bus 0.01W, I/O nội bộ 1.8W (manual, trang 2). Trạng thái kênh giám sát qua thanh ghi SupplyStatus, báo ngắn mạch (Bit 0-3) hoặc đứt mạch (Bit 4-7) (manual, trang 5). Chu kỳ bus tối thiểu 100 µs, cập nhật I/O 1 ms (manual, trang 6).

Phụ kiện yêu cầu

Cần bus module X20BM11 và terminal X20TB12, đặt mua riêng (manual, trang 3).

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Hoạt động từ -25°C đến 60°C (ngang/dọc), giảm 0.5°C mỗi 100m trên 2000m, độ ẩm 5-95% không ngưng tụ, bảo vệ IP20 (manual, trang 2). Lưu trữ từ -40°C đến 85°C (manual, trang 2).

Kết nối và vận hành

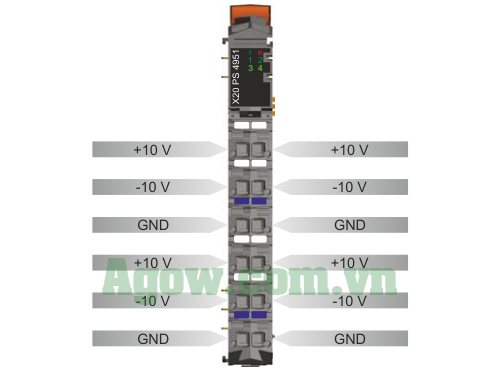

Sử dụng terminal X20TB12 để kết nối chiết áp, đảm bảo đấu dây đúng để tránh ngắn mạch. Trạng thái kênh được hiển thị qua LED và phần mềm Automation Studio (manual, trang 2).

Thông tin đặt hàng

Mã sản phẩm

X20PS4951 – Module cấp nguồn chiết áp, 4 kênh ±10 V, phát hiện lỗi (manual, trang 1).

• Mã sản phẩm: X20PS4951
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM11 và terminal X20TB12 (manual, trang 3).

Câu hỏi thường gặp về X20PS4951

X20PS4951 cấp nguồn cho bao nhiêu chiết áp?

4 chiết áp với điện áp ±10 V, dòng tối đa 20 mA/kênh (manual, trang 2).

Làm sao biết kênh bị lỗi?

LED và thanh ghi SupplyStatus báo ngắn mạch (Bit 0-3) hoặc đứt mạch (Bit 4-7) (manual, trang 5).

Độ chính xác của X20PS4951 là bao nhiêu?

±0.12% (+10 V), ±0.21% (-10 V) tại 25°C (manual, trang 2).

Mua X20PS4951 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
