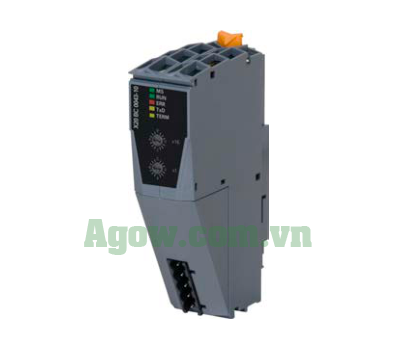

X20BC0043-10 B&R — Module Bus Controller CANopen

Module X20BC0043-10 thuộc dòng X20 System của B&R Automation là bộ điều khiển bus CANopen mạnh mẽ, cho phép kết nối linh hoạt tối đa 253 X2X Link I/O modules qua giao thức CANopen (datasheet, trang 1). Với khả năng chuyển đổi giữa IP20 và IP67, module hỗ trợ kết nối trực tiếp các module X20, X67 hoặc XV qua khoảng cách 100 m, vượt qua ranh giới tủ điều khiển (datasheet, trang 1). X20BC0043-10 hỗ trợ đầy đủ các chế độ CANopen như đồng bộ, sự kiện, polling, cùng các tính năng PDO linking, heartbeat, và emergency objects (datasheet, trang 1).

Lợi ích nổi bật của X20BC0043-10

Tích hợp linh hoạt với CANopen

X20BC0043-10 cho phép tự động cấu hình I/O qua fieldbus, hỗ trợ chu kỳ I/O từ 0.5 đến 4 ms và tối đa 32 Rx/Tx PDOs, đảm bảo thời gian phản hồi ổn định ngay cả với dữ liệu lớn (datasheet, trang 1).

Hiệu suất truyền dữ liệu tối ưu

Module hỗ trợ tốc độ truyền từ 10 đến 1000 kbit/s với tính năng phát hiện tốc độ tự động hoặc cài đặt cố định qua công tắc (datasheet, trang 6). Điện trở đầu cuối tích hợp giúp đơn giản hóa kết nối mạng (datasheet, trang 5).

Độ bền cao với phiên bản coated

Phiên bản X20cBC0043-10 có lớp phủ bảo vệ chống ngưng tụ và khí ăn mòn, đạt chứng nhận BMW GS 95011-4 và EN 60068-2-60, phù hợp với môi trường khắc nghiệt (datasheet, trang 1). Nhiệt độ hoạt động từ -25°C đến 60°C (lắp ngang) và độ bảo vệ IP20 (datasheet, trang 3).

Ứng dụng thực tế của X20BC0043-10

Quản lý I/O trong sản xuất

Module lý tưởng cho việc kết nối và quản lý I/O từ dây chuyền sản xuất, hỗ trợ tối đa 253 module qua CANopen, phù hợp với hệ thống tự động hóa phân tán (datasheet, trang 1).

Giám sát hệ thống công nghiệp

Với heartbeat và emergency producer, X20BC0043-10 cho phép giám sát thời gian thực, tích hợp dễ dàng với Automation Studio để cấu hình qua SDO download (datasheet, trang 1).

Thông tin kỹ thuật chi tiết

Giao thức và hiệu suất

X20BC0043-10 sử dụng CANopen với giao diện 5-pin, tốc độ 10-1000 kbit/s, chu kỳ I/O tối thiểu 0.5 ms, hỗ trợ 32 Rx/Tx PDOs (datasheet, trang 1, 6). Điện trở đầu cuối tích hợp, bật/tắt bằng công tắc (datasheet, trang 5).

Chẩn đoán và LED trạng thái

LED “MS” hiển thị trạng thái: xanh (hoạt động), đỏ nháy 3 lần (cấu hình tốc độ), đỏ nháy 2 lần (xóa tham số) (datasheet, trang 6, 7). LED “TERM” báo điện trở đầu cuối hoạt động (datasheet, trang 5).

Điều kiện môi trường

Nhiệt độ hoạt động: -25°C đến 60°C (ngang), -25°C đến 50°C (dọc); lưu trữ/vận chuyển: -40°C đến 85°C; độ ẩm 5-95% (không ngưng tụ, coated lên đến 100%) (datasheet, trang 3). Độ cao lắp đặt tối đa 2000 m, giảm 0.5°C mỗi 100 m trên 2000 m (datasheet, trang 3).

Phụ kiện yêu cầu

Cần bus base X20BB80, power supply X20PS9400/X20PS9402, terminal block 0TB2105 (5-pin), đặt mua riêng (datasheet, trang 2, 4).

Hướng dẫn cài đặt và vận hành

Cấu hình node và tốc độ

Sử dụng 2 công tắc để đặt node (1-127) và tốc độ (10-1000 kbit/s). Vị trí 0x80-0x88 cài tốc độ cố định, 0x89 tự động phát hiện (datasheet, trang 5, 6). Xem chi tiết “Setting the transfer rate” (datasheet, trang 6).

Kết nối CAN bus

Dùng terminal block 0TB2105 (5-pin): CAN_GND, CAN_L, CAN_H (datasheet, trang 4). Đảm bảo cách ly điện giữa CANopen và I/O (datasheet, trang 3).

Lưu cấu hình tự động

Đặt công tắc thành 0x92, thực hiện theo quy trình 16 bước để lưu PDO mapping (datasheet, trang 7). Yêu cầu phần cứng E0 hoặc firmware V0001.0107 (datasheet, trang 7).

Xóa tham số

Đặt công tắc thành 0x90, làm theo 9 bước để khôi phục cài đặt gốc, LED “MS” nháy đỏ 2 lần khi hoàn tất (datasheet, trang 8).

Thông tin đặt hàng

Mã sản phẩm

X20BC0043-10 – Bus controller CANopen, 1 giao diện, tối đa 253 X2X I/O (datasheet, trang 2).

X20cBC0043-10 – Phiên bản coated chống ăn mòn (datasheet, trang 1).

• Mã sản phẩm: X20BC0043-10 / X20cBC0043-10
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus base X20BB80, power supply X20PS9400/X20PS9402, terminal block 0TB2105 (datasheet, trang 2, 4).

Câu hỏi thường gặp về X20BC0043-10

X20BC0043-10 hỗ trợ giao thức nào?

Hỗ trợ CANopen với PDO, SDO, heartbeat, và emergency objects (datasheet, trang 1).

Tốc độ truyền tối đa là bao nhiêu?

1000 kbit/s, tùy chỉnh từ 10-1000 kbit/s qua công tắc (datasheet, trang 6).

Làm sao để lưu cấu hình tự động?

Dùng công tắc 0x92, làm theo hướng dẫn trong datasheet (trang 7).

Phiên bản coated khác gì thường?

X20cBC0043-10 có lớp phủ chống ngưng tụ và khí ăn mòn (datasheet, trang 1).

Mua X20BC0043-10 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
