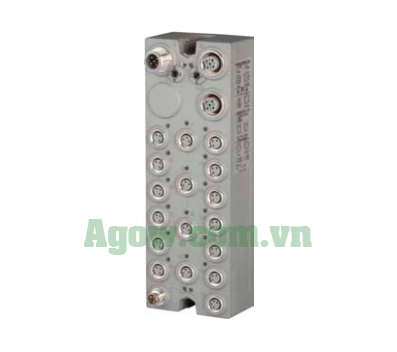

X67BC6321.L08 B&R — Module Bus Controller IP67 PROFIBUS DP Tích Hợp 16 Kênh I/O

Module X67BC6321.L08 thuộc dòng X67 System của B&R Automation là giải pháp kết nối tối ưu giữa các node I/O X2X Link và mạng PROFIBUS DP. Với 16 kênh I/O số 24 VDC, có thể cấu hình linh hoạt thành đầu vào hoặc đầu ra qua phần mềm (manual, trang 2), module này hỗ trợ tốc độ truyền tối đa 12 Mbit/s và khoảng cách kết nối lên đến 1200 m (manual, trang 2). Được thiết kế với Y-connector tích hợp và kết nối M12, X67BC6321.L08 đảm bảo tích hợp dễ dàng vào hệ thống tự động hóa, phù hợp cho các ứng dụng PLC và giám sát công nghiệp.

Lợi ích nổi bật của X67BC6321.L08

Hiệu suất kết nối cao

Module hỗ trợ PROFIBUS DP V0 với khả năng phát hiện tốc độ truyền tự động từ 9.6 kbit/s đến 12 Mbit/s (manual, trang 6), đảm bảo truyền dữ liệu nhanh và ổn định. Chu kỳ I/O tối thiểu từ 150 µs (không lọc) đến 250 µs (chế độ đếm) (manual, trang 18), phù hợp cho các hệ thống yêu cầu phản hồi tức thời.

Linh hoạt và bền bỉ

Với 16 kênh I/O số, mỗi kênh có dòng định mức 0.5 A (đầu ra) và khả năng đếm sự kiện 50 kHz (manual, trang 3), module đáp ứng đa dạng nhu cầu điều khiển. Nhiệt độ hoạt động từ -25°C đến 60°C, đạt chuẩn IP67 (manual, trang 3), giúp X67BC6321.L08 hoạt động ổn định trong môi trường khắc nghiệt.

Tiết kiệm năng lượng

Công suất tiêu thụ nội bộ chỉ 2.04 W cho I/O và 23.63 W tối đa cho nguồn X2X Link (manual, trang 2), module tối ưu hóa năng lượng trong các hệ thống lớn, giảm chi phí vận hành.

Ứng dụng thực tế của X67BC6321.L08

Điều khiển và giám sát thiết bị

X67BC6321.L08 lý tưởng cho việc điều khiển relay, đèn báo hoặc cảm biến trong các ngành sản xuất như cơ khí và chế biến gỗ (manual, trang 1). Tính năng đếm sự kiện và đo cổng (gate measurement) hỗ trợ giám sát chính xác các thiết bị quay hoặc xung tín hiệu.

Tích hợp hệ thống tự động hóa

Module kết nối tối đa 63 node X2X Link (manual, trang 1), phù hợp cho dây chuyền sản xuất tự động trong ngành nhựa, đóng gói hoặc bán dẫn. Giao thức PROFIBUS DP đảm bảo đồng bộ hóa hiệu quả với PLC B&R.

Thông tin kỹ thuật chi tiết

Kênh I/O và kết nối

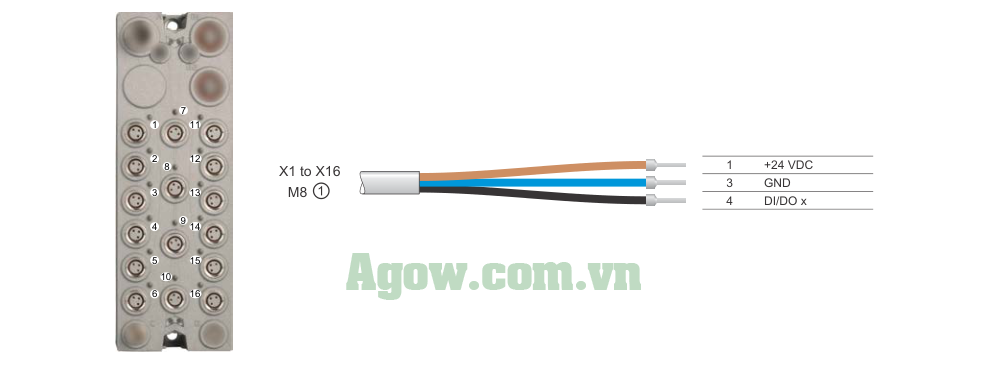

Hỗ trợ 16 kênh I/O số, đầu vào 18-30 VDC (4 mA tại 24 VDC), đầu ra FET 0.5 A (manual, trang 2-3). Kết nối qua 16 cổng M8 3-pin cho I/O, M12 B-keyed cho PROFIBUS DP và X2X Link, nguồn I/O qua M8 4-pin (manual, trang 2). Cách ly kênh-bus 500 V hiệu dụng (manual, trang 2).

Tính năng nâng cao

Đầu vào hỗ trợ đếm sự kiện 50 kHz, đo cổng với tần số tối đa 48 MHz (manual, trang 3). Đầu ra có bảo vệ ngắn mạch, quá tải và giám sát trạng thái qua LED (manual, trang 4). Độ trễ chuyển mạch dưới 400 µs, tần số tối đa 100 Hz cho tải trở (manual, trang 3).

Phụ kiện yêu cầu

Cần cáp M8 (X67CA0D40/50) và M12 cho X2X Link, nguồn bổ sung X67PS1300 nếu vượt 15 W (manual, trang 6-7).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ vận hành từ -25°C đến 60°C, lưu trữ từ -40°C đến 85°C (manual, trang 3). Độ cao trên 2000 m giảm 0.5°C mỗi 100 m (manual, trang 3).

Kết nối an toàn

Sử dụng cáp M12 cho PROFIBUS DP và X2X Link, đảm bảo đấu nối nguồn 24 VDC đúng cực qua M8 4-pin (manual, trang 5). Tránh vượt dòng tối đa 0.5 A trên mỗi kênh (manual, trang 2).

Thông tin đặt hàng

Mã sản phẩm

X67BC6321.L08 – Bus controller PROFIBUS DP, 16 kênh I/O số 24 VDC, M8/M12 (manual, trang 2).

• Mã sản phẩm: X67BC6321.L08
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp M8 (X67CA0D40/50), cáp M12 cho X2X Link, nguồn X67PS1300 nếu cần (manual, trang 6-7).

Câu hỏi thường gặp về X67BC6321.L08

Module hỗ trợ bao nhiêu kênh I/O?

16 kênh, cấu hình linh hoạt thành đầu vào hoặc đầu ra (manual, trang 2).

Tốc độ truyền tối đa là bao nhiêu?

12 Mbit/s, tự động phát hiện từ 9.6 kbit/s (manual, trang 6).

Làm sao để giảm nhiễu tín hiệu đầu vào?

Cấu hình bộ lọc phần mềm, tối đa 25 ms (manual, trang 14).

Mua X67BC6321.L08 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
