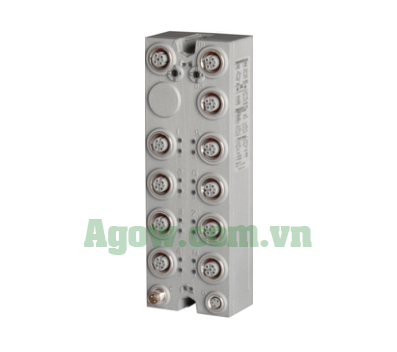

Module Bus Controller POWERLINK X67BC8513.L12

Module X67BC8513.L12 thuộc dòng X67 System của B&R Automation là bộ điều khiển bus hiệu suất cao, kết nối các node I/O X2X Link với mạng POWERLINK – giao thức Fast Ethernet thời gian thực (datasheet, trang 2). Với 12 kênh I/O số 24 VDC và 1 kênh analog 0-20 mA, có thể cấu hình linh hoạt qua phần mềm (datasheet, trang 21), module cung cấp nguồn X2X Link 15 W (datasheet, trang 3). Thiết kế chuẩn IP67, kích thước 53 x 155 x 42 mm, kết nối M12 (datasheet, trang 5), X67BC8513.L12 phù hợp cho các ứng dụng công nghiệp đòi hỏi độ bền và chính xác.

Lợi ích nổi bật của X67BC8513.L12

Truyền dữ liệu thời gian thực

Module hỗ trợ POWERLINK V1/V2 với tốc độ 100 Mbit/s, chu kỳ tối thiểu 250 µs (datasheet, trang 27). Tính năng đồng bộ X2X Link và POWERLINK đảm bảo truyền dữ liệu nhanh và chính xác (datasheet, trang 2).

Độ bền và linh hoạt

12 kênh I/O số (đầu ra 0.5 A mỗi kênh, tổng 6 A), 1 kênh analog 12-bit, hỗ trợ đếm sự kiện 50 kHz và đo cổng (datasheet, trang 4). Chuẩn IP67, vận hành 0-2000 m không giới hạn, trên 2000 m giảm nhiệt độ 0.5°C mỗi 100 m (datasheet, trang 5).

Tiết kiệm năng lượng

Công suất tiêu thụ fieldbus 2.5 W, I/O nội bộ 0.6 W, X2X Link tối đa 17.25 W (datasheet, trang 3). Tổng dòng cảm biến/tác động 12 W, tối ưu hóa năng lượng cho hệ thống lớn (datasheet, trang 3).

Ứng dụng thực tế của X67BC8513.L12

Điều khiển và giám sát thiết bị

Module phù hợp để điều khiển cảm biến, relay, giám sát dòng điện qua kênh analog trong sản xuất ô tô, thực phẩm (datasheet, trang 2). Đếm sự kiện và đo cổng hỗ trợ đo tốc độ hoặc xung chính xác.

Tích hợp hệ thống tự động hóa

Hỗ trợ kết nối X2X Link, tích hợp vào dây chuyền sản xuất như lắp ráp, đóng gói nhờ switch tích hợp cho cấu hình daisy chain (datasheet, trang 2). Tương thích PLC B&R SG4 (datasheet, trang 18).

Thông tin kỹ thuật chi tiết

Kênh I/O và kết nối

12 kênh I/O số (đầu vào 18-30 VDC, 4 mA tại 24 VDC; đầu ra 0.5 A, tổng 6 A), 1 kênh analog 0-20 mA (12-bit) (datasheet, trang 4). Kết nối: 2 cổng M12 D-coded (POWERLINK), M12 B-coded (X2X Link), 8 cổng M12 A-coded (I/O) (datasheet, trang 3). Cách ly kênh-bus 500 V hiệu dụng (datasheet, trang 3).

Tính năng nâng cao

Đầu vào số: bộ lọc 0-25 ms (bước 0.2 ms), đếm sự kiện 50 kHz, đo cổng 48 MHz/3 MHz/187.5 kHz (datasheet, trang 4). Đầu vào analog: bộ lọc 1 kHz, giới hạn ramp, giám sát giới hạn (datasheet, trang 15-18). Đầu ra: bảo vệ ngắn mạch, quá tải, giám sát qua LED và phần mềm (datasheet, trang 4).

Phụ kiện yêu cầu

Cáp POWERLINK (X67CA0E41.xxxx, X67CA0E61.xxxx) (datasheet, trang 8). Tham khảo X67 System user’s manual để biết thêm chi tiết.

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ vận hành không giới hạn 0-2000 m, trên 2000 m giảm 0.5°C mỗi 100 m, chuẩn IP67 chống bụi, nước (datasheet, trang 5). Chứng nhận ATEX, UL, HazLoc (datasheet, trang 3).

Kết nối an toàn

Sử dụng cáp M12 cho POWERLINK và X2X Link, nguồn 24 VDC qua M8 4-pin, dòng tối đa 8 A (4 A mỗi pin) (datasheet, trang 9). Lực xoắn M12 tối đa 0.6 Nm (datasheet, trang 5).

Thông tin đặt hàng

Mã sản phẩm

X67BC8513.L12 – Bus controller POWERLINK, 12 kênh I/O số, 1 kênh analog, M12 (datasheet, trang 1).

• Mã sản phẩm: X67BC8513.L12
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp POWERLINK (X67CA0E41.xxxx, X67CA0E61.xxxx) (datasheet, trang 8). Liên hệ nhà phân phối để biết thêm.

Câu hỏi thường gặp về X67BC8513.L12

Module hỗ trợ bao nhiêu kênh I/O?

12 kênh số (đầu vào/đầu ra), 1 kênh analog (datasheet, trang 3).

Chu kỳ truyền dữ liệu tối thiểu là bao nhiêu?

250 µs (I/O update và cycle time) (datasheet, trang 27).

Làm sao để giảm nhiễu tín hiệu đầu vào?

Đầu vào số: bộ lọc 0-25 ms (bước 0.2 ms). Đầu vào analog: bộ lọc 1 kHz, giới hạn ramp (datasheet, trang 13-16).

Mua X67BC8513.L12 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
