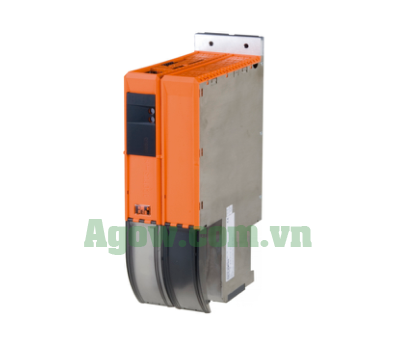

8BVI0330HCS0.000-1 B&R — ACOPOSmulti Inverter 1 Trục 24kW 33A Cold Plate

Module 8BVI0330HCS0.000-1 thuộc dòng ACOPOSmulti của B&R Automation là một inverter mạnh mẽ, cung cấp dòng liên tục 33 A và công suất 24 kW tại điện áp định mức 750 VDC (manual, trang 3). Với tính năng tích hợp dừng an toàn không kiểm soát, kết nối hãm động cơ và cảm biến nhiệt độ, sản phẩm này được thiết kế để tối ưu hóa hiệu suất trong các hệ thống điều khiển động cơ công nghiệp. Module hỗ trợ lắp đặt tấm lạnh (cold plate) hoặc xuyên qua (feed-through), cùng 2 khe cắm cho các module plug-in ACOPOSmulti (manual, trang 1).

Lợi ích nổi bật của 8BVI0330HCS0.000-1

Hiệu suất cao và an toàn

Module cung cấp dòng đỉnh 83 A và tần số chuyển mạch linh hoạt từ 5 đến 20 kHz, đáp ứng nhu cầu điều khiển động cơ chính xác (manual, trang 3). Tính năng dừng an toàn tích hợp cùng bảo vệ quá tải, ngắn mạch và hở mạch đảm bảo vận hành ổn định, giảm thiểu rủi ro trong môi trường công nghiệp (manual, trang 3-4).

Tích hợp linh hoạt

Với 2 khe cắm plug-in, module hỗ trợ các giao diện như EnDat, HIPERFACE hoặc bộ mã hóa gia tăng (manual, trang 2). Kết nối bus DC và nguồn 24 VDC (25 W tối đa) giúp dễ dàng tích hợp vào hệ thống ACOPOSmulti, phù hợp với nhiều ứng dụng điều khiển (manual, trang 3).

Tiết kiệm năng lượng và bền bỉ

Công suất tiêu thụ được tối ưu với điện dung bus DC 960 µF và đầu ra 24 VDC ổn định (manual, trang 3). Module hoạt động trong dải nhiệt độ từ 5 đến 55°C, đạt chứng nhận CE, UL, và IP20, đảm bảo độ bền trong các điều kiện khắc nghiệt (manual, trang 5).

Ứng dụng thực tế của 8BVI0330HCS0.000-1

Điều khiển động cơ công nghiệp

Module lý tưởng cho các hệ thống điều khiển động cơ trong sản xuất tự động, như máy CNC, dây chuyền lắp ráp, nhờ khả năng xử lý dòng liên tục 33 A và công suất 24 kW (manual, trang 3).

Hệ thống tự động hóa phức tạp

Với kết nối hãm động cơ 4.2 A và cảm biến nhiệt độ (500 Ω – 5 kΩ), module phù hợp cho các ứng dụng yêu cầu giám sát và an toàn cao, như ngành đóng gói hoặc chế biến thực phẩm (manual, trang 4).

Thông tin kỹ thuật chi tiết

Đặc tính điện

Module hỗ trợ điện áp bus DC 750 VDC, dòng đỉnh 83 A, tần số đầu ra tối đa 598 Hz, và tần số chuyển mạch 5/10/20 kHz (manual, trang 3). Công suất tiêu thụ thay đổi theo tần số: 5 kHz ([0.07*I² + 7.3*I + 40] W), 10 kHz ([0.2*I² + 11.1*I + 130] W), 20 kHz ([1.85*I² + 3.8*I + 300] W) (manual, trang 3).

Kết nối và bảo vệ

Hỗ trợ kết nối động cơ (U, V, W, PE) với tiết diện dây 0.5-16 mm², chiều dài dây tối đa 25 m (manual, trang 4). Bảo vệ quá tải, ngắn mạch, và giám sát hở mạch cho hãm động cơ với ngưỡng 0.5 A (manual, trang 4).

Phụ kiện yêu cầu

Cần bộ terminal block 8BVI044050.000-1A và các module plug-in như 8BAC0120.000-1 (EnDat 2.1) hoặc 8BAC0123.000-1 (SSI), đặt mua riêng (manual, trang 2).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ hoạt động từ 5 đến 55°C, độ cao tối đa 4000 m, độ ẩm 5-85% (manual, trang 5). Lắp đặt tấm lạnh (cold plate) yêu cầu khoảng trống 60 mm phía trên và dưới module (manual, trang 12).

Kết nối dây

Sử dụng đầu nối X1 (Enable), X2 (Trigger), X4A (hãm và cảm biến nhiệt độ), X5A (động cơ), đảm bảo đấu nối đúng để tránh lỗi (manual, trang 14-19).

Thông tin đặt hàng

Mã sản phẩm

8BVI0330HCS0.000-1 – Module inverter, 33 A, 24 kW, dừng an toàn, tấm lạnh hoặc xuyên qua (manual, trang 2).

• Mã sản phẩm: 8BVI0330HCS0.000-1
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bộ terminal block 8BVI044050.000-1A và module plug-in như 8BAC0120.000-1 (manual, trang 2).

Câu hỏi thường gặp về 8BVI0330HCS0.000-1

Module hỗ trợ công suất bao nhiêu?

24 kW liên tục, dòng 33 A tại 750 VDC (manual, trang 3).

Tần số chuyển mạch tối đa là bao nhiêu?

20 kHz, với dòng giảm dần theo nhiệt độ (manual, trang 3).

Làm sao để giám sát hãm động cơ?

Qua cảm biến nhiệt độ và LED trạng thái (manual, trang 8).

Mua 8BVI0330HCS0.000-1 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng.
