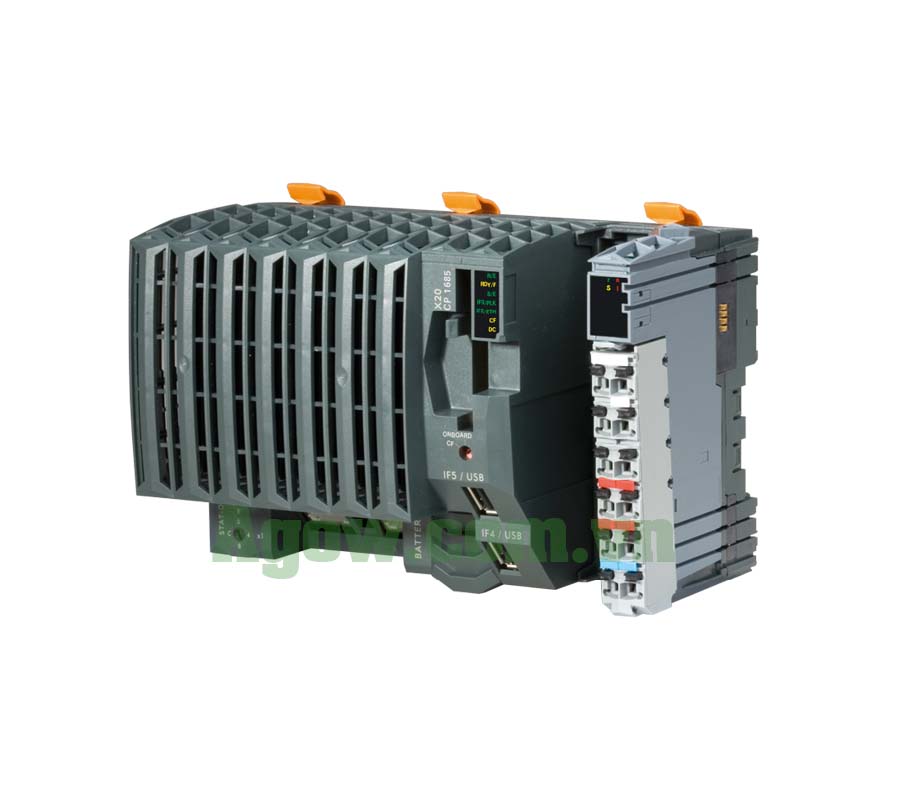

Bộ Điều Khiển Lập Trình PLC X20CP1685

Bộ điều khiển X20CP1685 thuộc dòng X20 System của B&R Automation, được thiết kế cho các ứng dụng tự động hóa yêu cầu hiệu suất vượt trội. Sử dụng CPU Intel Atom 800 MHz với bộ xử lý I/O tích hợp, module này cung cấp khả năng xử lý mạnh mẽ, tích hợp Ethernet 10/100/1000BASE-T, POWERLINK V2, 2 cổng USB và bộ nhớ CompactFlash tháo rời (manual, trang 6). Với 1 khe giao diện bổ sung, X20CP1685 đảm bảo tính linh hoạt trong kết nối và mở rộng hệ thống, phù hợp cho các ngành công nghiệp như sản xuất, đóng gói và xử lý vật liệu (manual, trang 20).

Lợi ích nổi bật của PLC X20CP1685

Hiệu suất xử lý mạnh mẽ

X20CP1685 sử dụng CPU Intel Atom 800 MHz, cho phép xử lý dữ liệu với chu kỳ tối thiểu 100 µs (manual, trang 6). Bộ nhớ LPDDR4 SDRAM 512 MB và flash drive 1 GB hỗ trợ thực thi các ứng dụng phức tạp và dự phòng bộ điều khiển (controller redundancy), đảm bảo độ tin cậy cao trong các hệ thống lớn (manual, trang 6).

Kết nối linh hoạt

Module tích hợp Ethernet 10/100/1000BASE-T, POWERLINK V2 với chế độ poll-response chaining (PRC) và 2 cổng USB 1.1/2.0 (manual, trang 7, 19, 21). Một khe cắm giao diện bổ sung cho phép tích hợp các hệ thống bus hoặc mạng khác, tăng tính linh hoạt trong cấu hình hệ thống (manual, trang 21).

Độ bền và tiết kiệm năng lượng

Hoạt động ở nhiệt độ từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), X20CP1685 đạt chứng nhận CE, UL, ATEX Zone 2 và IP20 (manual, trang 7). Công suất tiêu thụ chỉ 6.9W (không tính giao diện và USB), giúp tối ưu hóa năng lượng trong các hệ thống lớn (manual, trang 7).

Ứng dụng thực tế của PLC X20CP1685

Điều khiển dây chuyền sản xuất

X20CP1685 điều khiển chính xác các dây chuyền sản xuất trong ngành đóng gói, nhựa hoặc bán dẫn nhờ tốc độ xử lý cao và giao diện POWERLINK V2, đảm bảo đồng bộ hóa thời gian thực (manual, trang 20).

Giám sát và thu thập dữ liệu

Với Ethernet gigabit và USB, module hỗ trợ giám sát thời gian thực và thu thập dữ liệu trong các hệ thống SCADA hoặc IoT công nghiệp (manual, trang 19). Bộ nhớ CompactFlash tháo rời giúp dễ dàng sao lưu và chuyển giao dữ liệu (manual, trang 17).

Thông tin kỹ thuật chi tiết

Hiệu suất và bộ nhớ

CPU Intel Atom 800 MHz, LPDDR4 SDRAM 512 MB, flash drive 1 GB, hỗ trợ CompactFlash tháo rời (manual, trang 6). Hệ thống cho phép chọn bộ nhớ ứng dụng qua công tắc (flash drive hoặc CompactFlash) (manual, trang 17).

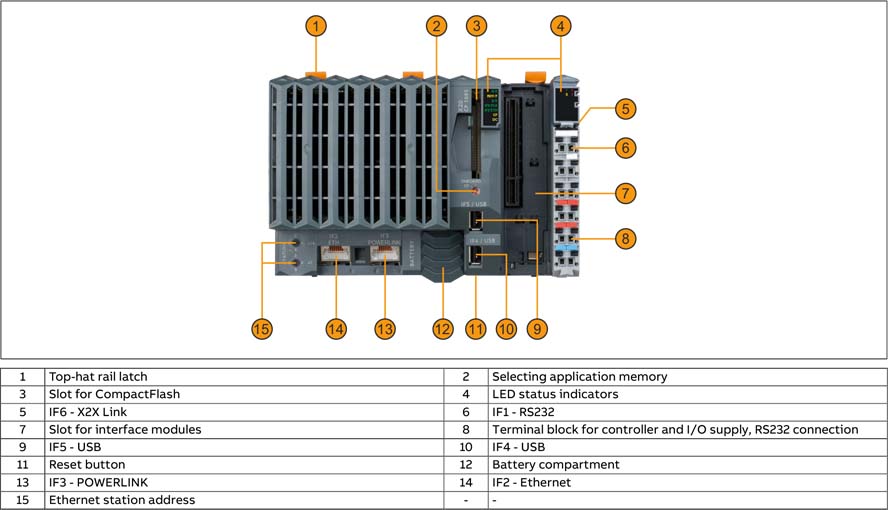

Giao diện và kết nối

– Ethernet: 10/100/1000BASE-T, hỗ trợ INA2000 qua công tắc hex (manual, trang 19).

– POWERLINK V2: Hoạt động ở chế độ managing node (MN) hoặc controlled node (CN), node number từ 1 đến 239 (manual, trang 20).

– USB: 2 cổng USB 1.1/2.0, dòng tối đa 0.5 A mỗi cổng (manual, trang 21).

– Khe giao diện: 1 khe cho module giao tiếp bổ sung (manual, trang 21).

Nguồn điện và môi trường

Nguồn vào 24 VDC (-15%/+20%), dòng tối đa 1.5 A, công suất danh định X2X Link 7W (giảm còn 5W trên 55°C) (manual, trang 7). Nhiệt độ hoạt động từ -25°C đến 60°C, lưu trữ từ -40°C đến 70°C, độ ẩm 5-95% không ngưng tụ (manual, trang 9).

Phụ kiện yêu cầu

Cần bus module X20BM11/X20BM15, terminal X20TB12 (12-pin), và CompactFlash (đặt mua riêng) (manual, trang 9).

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Lắp đặt ngang hoặc dọc, không giới hạn độ cao dưới 2000m, giảm 0.5°C mỗi 100m trên 2000m (manual, trang 9). Đảm bảo thông thoáng để tránh quá nhiệt (manual, trang 9).

Kết nối và bảo trì

Sử dụng dây đồng, nhiệt độ định mức tối thiểu 80°C, AWG 28-16 (X2X/CPU) và 26-12 (I/O) (manual, trang 27). Pin lithium (Renata CR2477N, 3V/950 mAh) cần thay sau 4 năm, thay trong vòng 1 phút khi không có nguồn để tránh mất dữ liệu (manual, trang 21-22).

Thông tin đặt hàng

Mã sản phẩm

• X20CP1685 – PLC Intel Atom 800 MHz, 1 khe giao diện, Ethernet, POWERLINK, USB (manual, trang 4).
• Mã sản phẩm: X20CP1685
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM11/X20BM15, terminal X20TB12, CompactFlash (manual, trang 9).

Câu hỏi thường gặp về PLC X20CP1685

X20CP1685 hỗ trợ giao diện nào?

Ethernet gigabit, POWERLINK V2, 2 cổng USB, và 1 khe giao diện bổ sung (manual, trang 7).

X20CP1685 phù hợp với ứng dụng nào?

Điều khiển dây chuyền sản xuất, giám sát thời gian thực, và thu thập dữ liệu trong công nghiệp (manual, trang 20).

Làm sao để cài đặt dự án trên X20CP1685?

Sử dụng Automation Studio để cài đặt qua flash drive hoặc CompactFlash (manual, trang 17).

Mua X20CP1685 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
