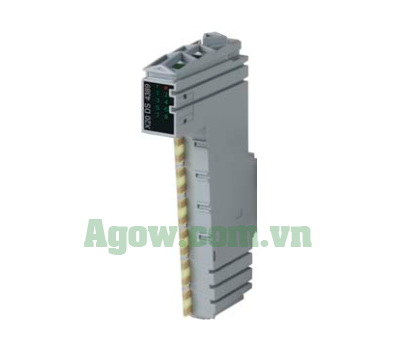

X20DS4389 B&R — Digital Signal Module 4CH 25µs

Module X20DS4389 thuộc dòng X20 System của B&R Automation là một giải pháp xử lý tín hiệu số đa năng, được thiết kế để phát hiện và tạo cạnh tín hiệu với độ chính xác micro giây. Module này tích hợp 4 kênh đầu vào số 24 VDC và 4 kênh có thể cấu hình linh hoạt thành đầu vào hoặc đầu ra (manual, trang 2). Với chức năng oversampling tốc độ cao lên đến 25 µs, cùng khả năng ghi dấu thời gian NetTime, X20DS4389 phù hợp cho các ứng dụng công nghiệp đòi hỏi phản hồi nhanh và chính xác như dây chuyền sản xuất tự động hoặc hệ thống giám sát thời gian thực. Module sử dụng terminal X20TB12 (12-pin) và bus module X20BM11/X20BM15 để kết nối (manual, trang 2).

Lợi ích nổi bật của X20DS4389

Phát hiện và tạo cạnh chính xác

Module có 4 đơn vị phát hiện cạnh với chức năng ghi dấu thời gian 125 ns, lưu trữ tối đa 4 phần tử lịch sử mỗi đơn vị (manual, trang 1). Ngoài ra, 4 đơn vị tạo cạnh cho phép tạo tối đa 4 cạnh mỗi đơn vị với độ trễ nhỏ hơn 2 µs, hỗ trợ các ứng dụng yêu cầu thời gian thực như điều khiển cảm biến hoặc bộ truyền động (manual, trang 2).

Oversampling tốc độ cao

Chế độ oversampling cho phép thu thập và xuất tín hiệu với tốc độ quét từ 25 đến 255 µs, xử lý các mẫu tín hiệu ngắn vượt ngoài chu kỳ X2X Link (manual, trang 1). Mỗi chu kỳ X2X có thể truyền tối đa 64 bit dữ liệu vào/ra, đảm bảo hiệu suất cao trong các hệ thống phức tạp (manual, trang 3).

Độ bền và tích hợp linh hoạt

X20DS4389 hoạt động ổn định từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), đạt chuẩn IP20 và chứng nhận CE, UL, ATEX Zone 2 (manual, trang 3). Module tích hợp dễ dàng với PLC B&R qua X2X Link và POWERLINK, hỗ trợ nguồn 24 VDC và GND cho cảm biến/bộ truyền động với dòng tối đa 600 mA (manual, trang 1).

Ứng dụng thực tế của X20DS4389

Đo lường thời gian chính xác

Module lý tưởng cho các ứng dụng đo thời gian cạnh tín hiệu, như đo độ dài xung hoặc thời gian chênh lệch giữa các sự kiện, với độ phân giải 125 ns và bộ đếm 16/32-bit (manual, trang 3). Điều này phù hợp cho ngành sản xuất hoặc giám sát thiết bị cơ khí.

Tự động hóa thời gian thực

Với khả năng tạo cạnh chính xác và tích hợp NetTime, X20DS4389 được sử dụng trong dây chuyền sản xuất tự động, điều khiển đèn báo, relay hoặc các thiết bị 24 VDC cần phản hồi nhanh (manual, trang 2). Chức năng oversampling đảm bảo xử lý tín hiệu mượt mà trong môi trường công nghiệp phức tạp.

Thông tin kỹ thuật chi tiết

Đầu vào và đầu ra số

Module cung cấp 4 kênh đầu vào 24 VDC (-15%/+20%), dòng 1.3 mA, mạch chìm (sink), tần số tối đa 40 kHz (manual, trang 2). 4 kênh còn lại cấu hình linh hoạt thành đầu vào hoặc đầu ra, với đầu ra 24 VDC, dòng định mức 0.1 A, tổng dòng tối đa 0.4 A, mạch nguồn/chìm (source/sink). Độ trễ chuyển mạch dưới 2 µs, bảo vệ nhiệt và ngắn mạch tích hợp (manual, trang 2).

Chức năng nâng cao

X20DS4389 hỗ trợ 4 đơn vị phát hiện cạnh với dấu thời gian, đo thời gian xung hoặc chênh lệch thời gian (manual, trang 1). Chức năng tạo cạnh cho phép tạo cạnh tuyệt đối (so với NetTime) hoặc tương đối (so với cạnh khác), độ phân giải 1 µs (manual, trang 3). Oversampling xử lý tín hiệu với tốc độ quét tối thiểu 25 µs (manual, trang 3).

Điều kiện môi trường

Nhiệt độ hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C, độ ẩm 5-95% không ngưng tụ (manual, trang 3). Module hoạt động ổn định dưới 2000m, giảm 0.5°C mỗi 100m trên 2000m (manual, trang 3).

Phụ kiện yêu cầu

Cần bus module X20BM11 hoặc X20BM15 (24 VDC) và terminal X20TB12 (12-pin), đặt mua riêng (manual, trang 2).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Module hoạt động tốt từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C (manual, trang 3). Tránh vượt quá độ cao 2000m mà không điều chỉnh nhiệt độ để đảm bảo hiệu suất (manual, trang 3).

Kết nối an toàn

Sử dụng terminal X20TB12 và bus module X20BM11/X20BM15, kết nối nguồn 24 VDC qua dây đủ tiết diện để tránh vượt dòng (manual, trang 2). Cách ly kênh-bus 500 Veff, không cách ly giữa các kênh (manual, trang 2). Dây tín hiệu cần dùng loại có vỏ bọc chống nhiễu (manual, trang 2).

Thông tin đặt hàng

Mã sản phẩm

X20DS4389 – Module tín hiệu số, 4 đầu vào 24 VDC, 4 đầu vào/ra, oversampling, phát hiện/tạo cạnh (manual, trang 2).

• Mã sản phẩm: X20DS4389
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM11 hoặc X20BM15 và terminal X20TB12 (manual, trang 2).

Câu hỏi thường gặp về X20DS4389

Module X20DS4389 hỗ trợ chức năng gì?

Hỗ trợ phát hiện cạnh, tạo cạnh, oversampling, đo thời gian xung và chênh lệch với độ phân giải 125 ns (manual, trang 1).

Tốc độ oversampling tối thiểu là bao nhiêu?

Tốc độ quét tối thiểu 25 µs, tối đa 255 µs, tùy cấu hình (manual, trang 3).

Làm sao để đảm bảo độ chính xác của cạnh tín hiệu?

Sử dụng chức năng NetTime với độ phân giải 125 ns và cấu hình qua Automation Studio (manual, trang 1).

Mua X20DS4389 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
