Module Truyền Bus X2X X20BT9400

Module truyền bus X20BT9400 thuộc dòng X20 System của B&R Automation, thương hiệu hàng đầu từ Áo. Được thiết kế để kết nối hệ thống X20 với X67 qua X2X Link, cung cấp nguồn 24VDC cho I/O nội bộ (10A) và X67 (6W ngang/4.5W dọc), hỗ trợ tối đa 8 module X67 với chiều dài 100m. Module tích hợp nguồn X67, không cần X67PS1300 riêng, sử dụng bus module X20BM11 và terminal X20TB12, phân phối chính thức tại Việt Nam bởi Agow Automation (datasheet, trang 1-2).

Lợi ích nổi bật của X20BT9400

Mở rộng hệ thống dễ dàng

Kết nối X20 với X67 qua X2X Link, dài tối đa 100m, hỗ trợ 8 module X67 (trang 1-2).

Tiết kiệm thiết bị

Tích hợp nguồn X67, loại bỏ nhu cầu module cấp nguồn riêng (trang 1).

Bảo vệ linh hoạt

Chống ngắn mạch, quá tải tạm thời, bảo vệ ngược cực cho X67 X2X Link (trang 2).

Ứng dụng thực tế của X20BT9400

Hệ thống điều khiển phân tán

Mở rộng X20 sang X67 trong sản xuất công nghiệp, tối đa 8 module (trang 6).

Tủ điều khiển gọn nhẹ

Cấp nguồn I/O và X67 từ một module duy nhất (trang 1).

Thông tin kỹ thuật chi tiết

Nguồn vào và ra

Đầu vào 24VDC (-15%/+20%), dòng tối đa 0.5A (X67), đầu ra 6W (ngang) hoặc 4.5W (dọc) cho X67, 10A cho I/O (trang 2).

Giám sát trạng thái

Cảnh báo khi X67 >0.4A, <18V hoặc I/O <20.4V qua LED và register (trang 7).

Phụ kiện yêu cầu

Bus module X20BM11, terminal X20TB12, đặt mua riêng (trang 1).

Hướng dẫn cài đặt và vận hành

Nhiệt độ môi trường

Hoạt động -25°C đến 60°C (ngang) hoặc 50°C (dọc), giảm 0.5°C/100m trên 2000m (trang 2).

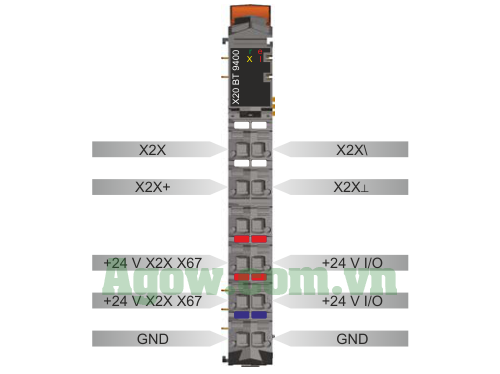

Kết nối dây

Sử dụng X20TB12, tùy chọn 1 hoặc 2 nguồn với jumper, chỉ lắp ở vị trí ngoài cùng bên phải (trang 1, 4-5).

Thông tin đặt hàng

Mã sản phẩm

X20BT9400 – Module truyền bus X2X Link, cấp nguồn I/O và X67 (trang 1).
• Mã sản phẩm: X20BT9400
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM11, terminal X20TB12 (trang 1).

Câu hỏi thường gặp về Module X20BT9400

X20BT9400 hỗ trợ bao nhiêu module X67?

Tối đa 8 (ngang) hoặc 6 (dọc) với công suất 6W/4.5W (trang 2).

Có cần nguồn X67 riêng không?

Không, module tích hợp nguồn X67 (trang 1).

Làm sao biết nguồn bị lỗi?

LED “r” và register báo khi X67 <18V hoặc I/O <20.4V (trang 7).

Mua X20BT9400 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng nhanh chóng.
