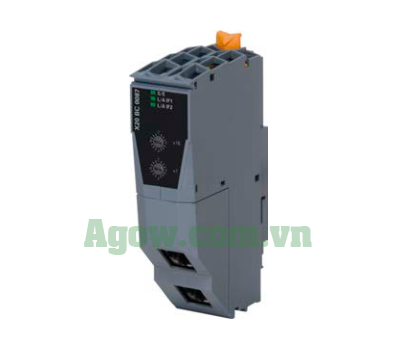

X20BC0087 B&R — Module Bus Controller Modbus TCP/UDP Slave 10/100Mbit/s

Module X20BC0087 và X20cBC0087 thuộc dòng X20 System của B&R Automation là bộ điều khiển bus Modbus TCP/UDP slave, kết nối X2X Link I/O nodes qua Ethernet với switch 2 cổng tích hợp (datasheet, trang 1). Hỗ trợ DHCP/BootP, chu kỳ I/O tùy chỉnh 0.5-4 ms và thời gian phản hồi <1-8 ms, module này tương thích với Automation Studio hoặc hệ thống Modbus master bên thứ ba (datasheet, trang 1). Phiên bản X20cBC0087 có lớp phủ bảo vệ chống ngưng tụ và khí ăn mòn, đạt chuẩn BMW GS 95011-4 và EN 60068-2-60 (datasheet, trang 2).

Lợi ích nổi bật của X20BC0087/X20cBC0087

Hiệu suất Ethernet linh hoạt

Hỗ trợ Modbus TCP (kết nối ổn định) và Modbus/UDP (truyền nhanh), tích hợp switch 2 cổng giảm chi phí đi dây, chu kỳ I/O 0.5-4 ms (datasheet, trang 1).

Bảo vệ vượt trội (X20cBC0087)

Lớp phủ chống ngưng tụ (độ ẩm 100%) và khí ăn mòn (21 ngày thử nghiệm), khởi động ở -40°C, phù hợp môi trường khắc nghiệt (datasheet, trang 2).

Dễ dàng cấu hình

Tương thích DHCP/BootP, gán IP tự động hoặc thủ công qua switch (0x01-0x7F), tích hợp Automation Studio miễn phí (datasheet, trang 1, 5).

Ứng dụng thực tế của X20BC0087/X20cBC0087

Quản lý I/O trong sản xuất

Module kết nối X2X Link I/O nodes qua Modbus TCP/UDP, phù hợp với dây chuyền sản xuất nhờ cấu hình qua fieldbus (datasheet, trang 1).

Tự động hóa môi trường khắc nghiệt

X20cBC0087 lý tưởng cho nhà máy hóa chất hoặc khu vực ẩm ướt nhờ lớp phủ bảo vệ và khả năng hoạt động ở -40°C (datasheet, trang 2).

Thông tin kỹ thuật chi tiết

Giao thức và hiệu suất

Modbus TCP/UDP slave, giao diện Ethernet 2x RJ45, BSR ID: 0xA27C (X20BC0087), 0x0677 (X20cBC0087), chu kỳ I/O 0.5-4 ms, phản hồi <1-8 ms (datasheet, trang 1, 3).

Chẩn đoán và LED trạng thái

LED báo module status và bus function: xanh sáng (client kết nối), đỏ sáng (no client), nháy đỏ (chờ DHCP) (datasheet, trang 4).

Điều kiện môi trường

Nhiệt độ hoạt động: tham chiếu X20 user’s manual; lưu trữ/vận chuyển: -40°C đến 85°C; độ ẩm: 5-95% (X20BC0087), 100% condensing (X20cBC0087) (datasheet, trang 4).

Phụ kiện yêu cầu

Bus base X20BB80 (hoặc X20cBB80 coated), power supply X20PS9400/X20PS9402 (hoặc X20cPS9400 coated), terminal block X20TB12 (datasheet, trang 2).

Hướng dẫn cài đặt và vận hành

Cấu hình địa chỉ IP

Switch 0x00 (mặc định 192.168.100.1), 0x01-0x7F (thay byte cuối IP), 0x80-0xEF (DHCP), 0xF0 (auto-store), 0xFF (reset mặc định) (datasheet, trang 5-6).

Kết nối Ethernet

Dùng 2x RJ45 (RXD/TXD), tham khảo X20 user’s manual, đảm bảo không làm mát cưỡng bức trong tủ kín (datasheet, trang 2, 5).

Lưu IP vào flash

Sử dụng Modbus (0x1003-0x100E, fc6 0x1140 data 0xC1), ModbusTCP Toolbox hoặc Telnet, áp dụng sau restart (datasheet, trang 7).

Thông tin đặt hàng

Mã sản phẩm

X20BC0087 – Bus controller Modbus TCP/UDP slave, 2x RJ45 (tiêu chuẩn).

X20cBC0087 – Phiên bản coated chống ngưng tụ và khí ăn mòn (datasheet, trang 2).

• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus base X20BB80/X20cBB80, power supply X20PS9400/X20PS9402/X20cPS9400, terminal block X20TB12 (datasheet, trang 2).

Câu hỏi thường gặp về X20BC0087/X20cBC0087

X20BC0087 hỗ trợ giao thức nào?

Modbus TCP (kết nối TCP/IP) và Modbus/UDP (truyền nhanh UDP/IP) (datasheet, trang 1).

Sự khác biệt giữa X20BC0087 và X20cBC0087?

X20cBC0087 có lớp phủ bảo vệ, chịu độ ẩm 100% và khởi động -40°C (datasheet, trang 2).

Làm sao để gán IP tự động?

Switch 0x80-0xEF (DHCP) hoặc 0xF0 (auto-store từ DHCP/BootP) (datasheet, trang 5).

Chu kỳ I/O tối thiểu là bao nhiêu?

0.5 ms, tối đa 4 ms, phản hồi <1-8 ms tùy tải switch (datasheet, trang 1).

Mua X20BC0087/X20cBC0087 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
