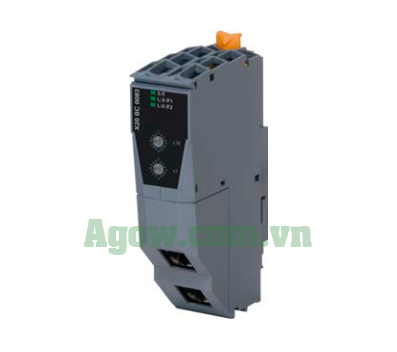

X20BC0083 B&R — Module Bus Controller POWERLINK

Module X20BC0083 và X20cBC0083 thuộc dòng X20 System của B&R Automation là bộ điều khiển bus POWERLINK V1/V2 controlled node, kết nối X2X Link I/O nodes qua giao thức Fast Ethernet thời gian thực (datasheet, trang 2). Hỗ trợ đồng bộ chu kỳ X2X Link 1:1 hoặc với prescaler, module này tích hợp Dynamic Node Allocation (DNA) để gán node tự động (datasheet, trang 7). Phiên bản X20cBC0083 có lớp phủ bảo vệ chống ngưng tụ và khí ăn mòn, đạt chuẩn BMW GS 95011-4 và EN 60068-2-60 (datasheet, trang 1).

Lợi ích nổi bật của X20BC0083/X20cBC0083

Hiệu suất thời gian thực

POWERLINK mở rộng Ethernet IEEE 802.3 với truy cập xác định, truyền PDO cyclic và SDO acyclic, đảm bảo giao tiếp nhanh và chính xác (datasheet, trang 8).

Bảo vệ vượt trội (X20cBC0083)

Lớp phủ bảo vệ chống ngưng tụ (độ ẩm 100%) và khí ăn mòn (21 ngày thử nghiệm), khởi động ở -40°C, phù hợp môi trường khắc nghiệt (datasheet, trang 1, 4).

Cài đặt linh hoạt

Hỗ trợ DNA tự động gán node, giảm lỗi cài đặt thủ công, hoạt động từ -25°C đến 60°C, chứng nhận CE, UKCA (datasheet, trang 4, 7).

Ứng dụng thực tế của X20BC0083/X20cBC0083

Quản lý I/O trong sản xuất

Module lý tưởng để kết nối X2X Link I/O nodes trong dây chuyền sản xuất, nhờ POWERLINK thời gian thực và đồng bộ linh hoạt (datasheet, trang 2).

Tự động hóa môi trường khắc nghiệt

Phiên bản coated (X20cBC0083) phù hợp cho hệ thống trong nhà máy hóa chất hoặc khu vực ẩm ướt, nhờ lớp phủ bảo vệ (datasheet, trang 1).

Thông tin kỹ thuật chi tiết

Giao thức và hiệu suất

POWERLINK V1/V2 controlled node, giao diện Ethernet, hỗ trợ PDO cyclic và SDO acyclic, đồng bộ X2X Link qua prescaler (datasheet, trang 2, 8).

Chẩn đoán và LED trạng thái

LED “S/E” (xanh/đỏ): xanh tắt (no power/NOT ACTIVE), đỏ nháy (system stop error, 150/600 ms), lặp lại mỗi 2 giây (datasheet, trang 5, 6).

Điều kiện môi trường

Nhiệt độ hoạt động: -25°C đến 60°C (ngang/dọc); lưu trữ/vận chuyển: -40°C đến 85°C; độ ẩm: 5-95% (X20BC0083), 100% condensing (X20cBC0083) (datasheet, trang 4).

Phụ kiện yêu cầu

Bus base X20BB80, power supply X20PS9400/X20PS9402, terminal block X20TB12 (datasheet, trang 2).

Hướng dẫn cài đặt và vận hành

Cấu hình node number

Dùng 2 công tắc đặt node: 0x00 (DNA mode), 0x01-0xEF (controlled node), 0xF0-0xFF (không dùng) (datasheet, trang 6).

Kết nối POWERLINK

Dùng cáp Ethernet theo hướng dẫn X20 user’s manual, đảm bảo không làm mát cưỡng bức trong tủ kín (datasheet, trang 1, 6).

Chẩn đoán lỗi

LED “S/E” nháy đỏ (4 pha 150/600 ms) báo lỗi phần cứng/cấu hình, cần thay thiết bị nếu lỗi nghiêm trọng (datasheet, trang 6).

Thông tin đặt hàng

Mã sản phẩm

X20BC0083 – Bus controller POWERLINK V1/V2 controlled node (tiêu chuẩn).

X20cBC0083 – Phiên bản coated chống ngưng tụ và khí ăn mòn (datasheet, trang 2).

• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus base X20BB80, power supply X20PS9400/X20PS9402, terminal block X20TB12 (datasheet, trang 2).

Câu hỏi thường gặp về X20BC0083/X20cBC0083

X20BC0083 hỗ trợ giao thức nào?

POWERLINK V1/V2, mở rộng Ethernet với CANopen-compatible interface (datasheet, trang 8).

Sự khác biệt giữa X20BC0083 và X20cBC0083?

X20cBC0083 có lớp phủ bảo vệ chống ngưng tụ và khí ăn mòn, khởi động -40°C (datasheet, trang 1).

Làm sao để gán node tự động?

Dùng DNA mode (switch 0x00), tham khảo Automation Help (datasheet, trang 7).

Module hoạt động ở nhiệt độ bao nhiêu?

-25°C đến 60°C, khởi động -40°C (X20cBC0083) (datasheet, trang 4).

Mua X20BC0083/X20cBC0083 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
