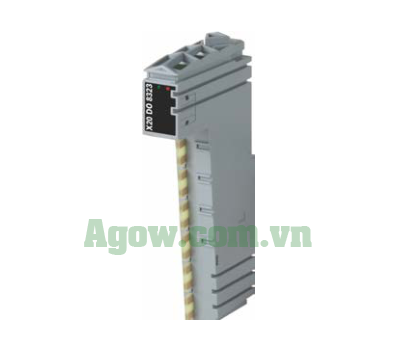

X20DO8323 B&R — Digital Output 8 Kênh 12-24VDC 0.5A Cấu Hình Cầu H

Name: X20DO8323 B&R — Digital Output 8 Kênh 12-24VDC 0.5A Cấu Hình Cầu H
Brand: B&R Automation
SKU: x20do8323
Availability: InStock

Liên hệ

Module đầu ra số X20DO8323 B&R X20 8 ngõ ra số (8x DO) kênh 24 VDC (-15% / +20%), 0.5 A/kênh, cách ly 500 Veff (cách ly kênh – bus logic), 500 Hz (tải thuần trở). Tích hợp trực tiếp vào backplane X20, phù hợp kết nối van điện từ, rơ-le trung gian và thiết bị chấp hành số trong tủ điện công nghiệp.

Mã sản phẩm: x20do8323 Danh mục: Hãng B&R, I/O System, X20 System Thẻ: B&R, Digital Output, I/O system, X20 system

Mô tả

Module X20DO8323 là giải pháp ngõ ra số 8 kênh 24 VDC Sink 0.5 A, chuyên dụng cho các tải điều khiển đóng mass theo chuẩn NPN trong dây chuyền sản xuất điện tử và đóng gói. Thiết bị đảm bảo khả năng đồng bộ thời gian thực chu kỳ bus X2X Link với độ trễ chuyển mạch cực ngắn.

Thông Số Kỹ Thuật Chi Tiết X20DO8323

Đặc tính kỹ thuật	Giá trị tiêu chuẩn (Manual B&R)
Mã sản phẩm (Order Number)	X20DO8323
Chủng loại module	Digital Output
Số lượng kênh I/O	8 ngõ ra số (8x DO)
Điện áp danh định	24 VDC (-15% / +20%)
Dòng điện mỗi kênh	0.5 A
Tổng dòng / Đặc tính tải	4.0 A
Kiểu mạch điều khiển	Sink (Đóng cắt cực âm / Low-side FET)
Kiểu đấu dây	1 dây (1-wire connection)
Tần số đóng cắt	500 Hz (tải thuần trở)
Thời gian trễ chuyển mạch	1 và 1 -> 0)
Cơ chế bảo vệ tích hợp	Bảo vệ ngắn mạch, ngắt nhiệt khi quá dòng tải
Điện áp cách ly	500 Veff (cách ly kênh – bus logic)
Công suất tiêu thụ	Bus: 0.22 W \| I/O nội bộ: 0.9 W
Phiên bản phủ chống ẩm	Có phiên bản X20cDO8323 phủ chống ẩm

Phụ Kiện Đế Bus & Cầu Đấu Bắt Buộc

Để lắp đặt và vận hành module X20DO8323 trên hệ thống B&R X20, các phụ kiện phần cứng sau là bắt buộc theo tiêu chuẩn hãng:

Đế cầu đấu dây (Terminal Block): X20TB12 (Đế cầu đấu dây 12 chân, 24 VDC keyed)
Đế bus truyền thông (Bus Module): X20BM11 (Đế bus tiêu chuẩn, nguồn I/O xuyên suốt) hoặc X20BM15

Khả Năng Tương Thích & Dịch Vụ Kỹ Thuật Agow Automation

Bộ điều khiển trung tâm tương thích: Module kết nối hoàn hảo với bộ điều khiển CPU X20CP1584 B&R — PLC CPU Intel Atom 600MHz 256MB RAM 1 Slot IF và toàn bộ hệ thống trạm bus controller X20.
Thiết bị phối ghép tối ưu: Thường được sử dụng đồng bộ cùng X20DI8371 B&R — Digital Input 8 Kênh 24VDC Sink 1 Dây để tạo thành cụm điều khiển I/O hoàn chỉnh.
Dịch vụ hỗ trợ & Sửa chữa phần cứng: Trường hợp thiết bị gặp lỗi báo đèn đỏ e+r, mất kết nối bus X2X Link hoặc chạm chập ngõ ra, quý khách hàng có thể sử dụng Dịch Vụ Sửa Chữa PLC & Module B&R Automation của chúng tôi để được kiểm tra, thay thế linh kiện chính hãng và bảo hành uy tín.
Tư vấn kỹ thuật 24/7: Hotline / Zalo: 0934 795 982 – Mr. Thanh
