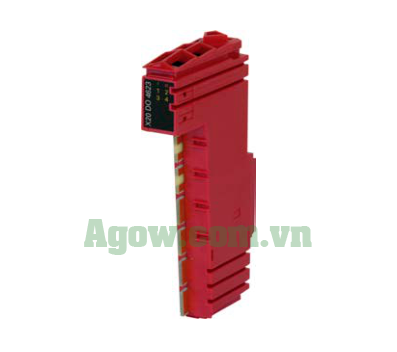

X20DO4623 B&R — Digital Output 4 Kênh SSR 30-240VAC 0.5A Bán Dẫn

Name: X20DO4623 B&R — Digital Output 4 Kênh SSR 30-240VAC 0.5A Bán Dẫn
Brand: B&R Automation
SKU: x20do4623
Availability: InStock

Liên hệ

Module đầu ra số X20DO4623 B&R X20 4 ngõ ra bán dẫn SSR (4x Solid State Relay) kênh 100 đến 240 VAC (47 – 63 Hz, dải cực đại 264 VAC), 0.5 A (dòng xung 7 A trong 20 ms)/kênh, cách ly 2500 VAC (cách ly cao áp an toàn giữa kênh và bus logic), Trễ đóng ngắt đồng bộ ≤11 ms (50 Hz) / ≤9.3 ms (60 Hz). Tích hợp trực tiếp vào backplane X20, phù hợp kết nối van điện từ, rơ-le trung gian và thiết bị chấp hành số trong tủ điện công nghiệp.

Mã sản phẩm: x20do4623 Danh mục: Hãng B&R, I/O System, X20 System Thẻ: B&R, Digital Output, I/O system, X20 system

Mô tả

Module X20DO4623 mang lại 4 ngõ ra bán dẫn SSR 240 VAC 0.5 A hoạt động hoàn toàn tĩnh lặng, không hao mòn cơ khí và triệt tiêu hoàn toàn tia lửa điện khi đóng cắt. Nhờ tích hợp thuật toán full-wave control, module phân bổ tải đồng đều trên các chu kỳ sóng xoay chiều, tối ưu hóa tuổi thọ cho các thanh gia nhiệt công nghiệp.

Thông Số Kỹ Thuật Chi Tiết X20DO4623

Đặc tính kỹ thuật	Giá trị tiêu chuẩn (Manual B&R)
Mã sản phẩm (Order Number)	X20DO4623
Chủng loại module	Digital Output SSR
Số lượng kênh I/O	4 ngõ ra bán dẫn SSR (4x Solid State Relay)
Điện áp danh định	100 đến 240 VAC (47 – 63 Hz, dải cực đại 264 VAC)
Dòng điện mỗi kênh	0.5 A (dòng xung 7 A trong 20 ms)
Tổng dòng / Đặc tính tải	1.0 A toàn module
Kiểu mạch điều khiển	SSR L-switching, đóng cắt qua điểm 0 (Zero-crossing switches)
Kiểu đấu dây	2 dây (2-wire connection)
Tần số đóng cắt	Trễ đóng ngắt đồng bộ ≤11 ms (50 Hz) / ≤9.3 ms (60 Hz)
Cơ chế bảo vệ tích hợp	Mạch RC Snubber và Varistor dập xung quá áp, tích hợp điều khiển sóng đầy đủ full-wave
Điện áp cách ly	2500 VAC (cách ly cao áp an toàn giữa kênh và bus logic)
Công suất tiêu thụ	Bus: 0.52 W \| Ngoại vi I/O: 0.38 W
Phiên bản phủ chống ẩm	Có phiên bản X20cDO4623 phủ chống ẩm

Phụ Kiện Đế Bus & Cầu Đấu Bắt Buộc

Để lắp đặt và vận hành module X20DO4623 trên hệ thống B&R X20, các phụ kiện phần cứng sau là bắt buộc theo tiêu chuẩn hãng:

Đế cầu đấu dây (Terminal Block): X20TB32 (Đế cầu đấu dây 12 chân, phân cực 240 VAC keyed)
Đế bus truyền thông (Bus Module): X20BM12 (Đế bus 240 VAC keyed, nguồn I/O xuyên suốt)

Khả Năng Tương Thích & Dịch Vụ Kỹ Thuật Agow Automation

Bộ điều khiển trung tâm tương thích: Module kết nối hoàn hảo với bộ điều khiển CPU Bộ Điều Khiển Lập Trình PLC X20CP3685 và toàn bộ hệ thống trạm bus controller X20.
Thiết bị phối ghép tối ưu: Thường được sử dụng đồng bộ cùng X20DI4653 B&R — Digital Input 4 Kênh 100-240VAC 2 Dây Mã Hóa 240V để tạo thành cụm điều khiển I/O hoàn chỉnh.
Dịch vụ hỗ trợ & Sửa chữa phần cứng: Trường hợp thiết bị gặp lỗi báo đèn đỏ e+r, mất kết nối bus X2X Link hoặc chạm chập ngõ ra, quý khách hàng có thể sử dụng Dịch Vụ Sửa Chữa PLC & Module B&R Automation của chúng tôi để được kiểm tra, thay thế linh kiện chính hãng và bảo hành uy tín.
Tư vấn kỹ thuật 24/7: Hotline / Zalo: 0934 795 982 – Mr. Thanh
