X20DO4321 B&R — Digital Output 4 Kênh 24VDC 0.5A Sink 3 Dây

Module tín hiệu ra số X20DO4321 thuộc dòng X20 System của B&R Automation, tích hợp 4 đầu ra 24 VDC, 0.5 A, kiểu sink, với kết nối 3 dây qua terminal block 12-pin (manual, trang 3). Hỗ trợ nguồn 24 VDC và GND cho thiết bị chấp hành, cùng OSP mode và giám sát ngắn mạch/quá tải, module này phù hợp cho các ứng dụng PLC công nghiệp yêu cầu độ tin cậy cao.

Lợi ích nổi bật của X20DO4321

Điều khiển chính xác và an toàn

4 đầu ra 24 VDC, 0.5 A, chuyển trạng thái với độ trễ <60 µs (manual, trang 8). Giám sát ngắn mạch, quá tải, và nguồn I/O, báo lỗi chủ động qua phần mềm (manual, trang 8).

Tích hợp linh hoạt

Kết nối 3 dây, cung cấp 24 VDC/GND trực tiếp, tương thích bus module X20BM11/X20BM15 (manual, trang 3). OSP mode duy trì trạng thái an toàn khi mất kết nối (manual, trang 9).

Độ bền trong môi trường công nghiệp

Hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), độ ẩm 5% đến 95%, không ngưng tụ, độ cao tối đa 2000m (manual, trang 5). Đạt tiêu chuẩn IP20, CE, UKCA, ATEX, UL (manual, trang 4).

Ứng dụng thực tế của X20DO4321

Điều khiển thiết bị DC

Phù hợp cho van điện từ, đèn tín hiệu, hoặc cảm biến trong ngành đóng gói, lắp ráp, nhờ khả năng giám sát và điều khiển chính xác (manual, trang 3).

Tự động hóa an toàn

OSP mode duy trì giá trị đầu ra khi mất kết nối, lý tưởng cho dây chuyền sản xuất, chu kỳ tối thiểu 100 µs (manual, trang 9, 14). Giám sát lỗi đảm bảo vận hành ổn định (manual, trang 8).

Thông tin kỹ thuật chi tiết

Đầu ra số

4 outputs, 24 VDC, 0.5 A, sink, kết nối 3 dây, tổng công suất cảm biến ≤12 W (manual, trang 3, 5). Dữ liệu đóng gói dạng USINT hoặc từng bit (DigitalOutput01-04) qua Automation Studio (manual, trang 12).

Giám sát và OSP mode

Giám sát ngắn mạch, quá tải, nguồn I/O (StatusDigitalOutput01-04), hiển thị qua LED và phần mềm (manual, trang 8, 12). OSP mode: giữ giá trị cuối hoặc thay bằng giá trị tĩnh (manual, trang 9).

Phụ kiện yêu cầu

Cần bus module X20BM11/X20BM15 (24 VDC) và terminal block X20TB12 (12-pin), đặt mua riêng (manual, trang 3).

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), độ ẩm 5% đến 95%, độ cao >2000m giảm 0.5°C/100m (manual, trang 5).

Kết nối và cấu hình

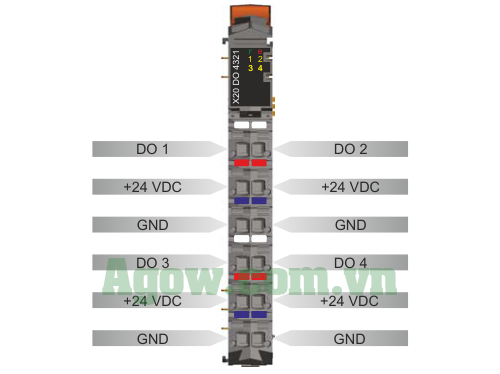

Kết nối 3 dây qua terminal block 12-pin, dùng diode ngoài cho tải cảm ứng nếu vượt chu kỳ tối đa (manual, trang 7). Cấu hình OSP và trạng thái qua Automation Studio (manual, trang 12-13).

Thông tin đặt hàng

Mã sản phẩm

X20DO4321 – Module digital output, 4 outputs, 24 VDC, 0.5 A, sink, OSP mode (manual, trang 3).

• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM11/X20BM15, terminal X20TB12 (manual, trang 3).

Câu hỏi thường gặp về X20DO4321

Module hỗ trợ bao nhiêu đầu ra?

4 đầu ra 24 VDC, 0.5 A, kiểu sink (manual, trang 3).

OSP mode hoạt động thế nào?

Duy trì giá trị cuối hoặc thay bằng giá trị tĩnh khi mất kết nối, cấu hình qua Automation Studio (manual, trang 9).

Xử lý tải cảm ứng ra sao?

Dùng diode ngoài nếu vượt chu kỳ tối đa, môi trường 60°C (manual, trang 7).

Mua X20DO4321 ở đâu tại Việt Nam?

Liên hệ Agow Automation – nhà phân phối chính thức của B&R Automation tại Việt Nam.
