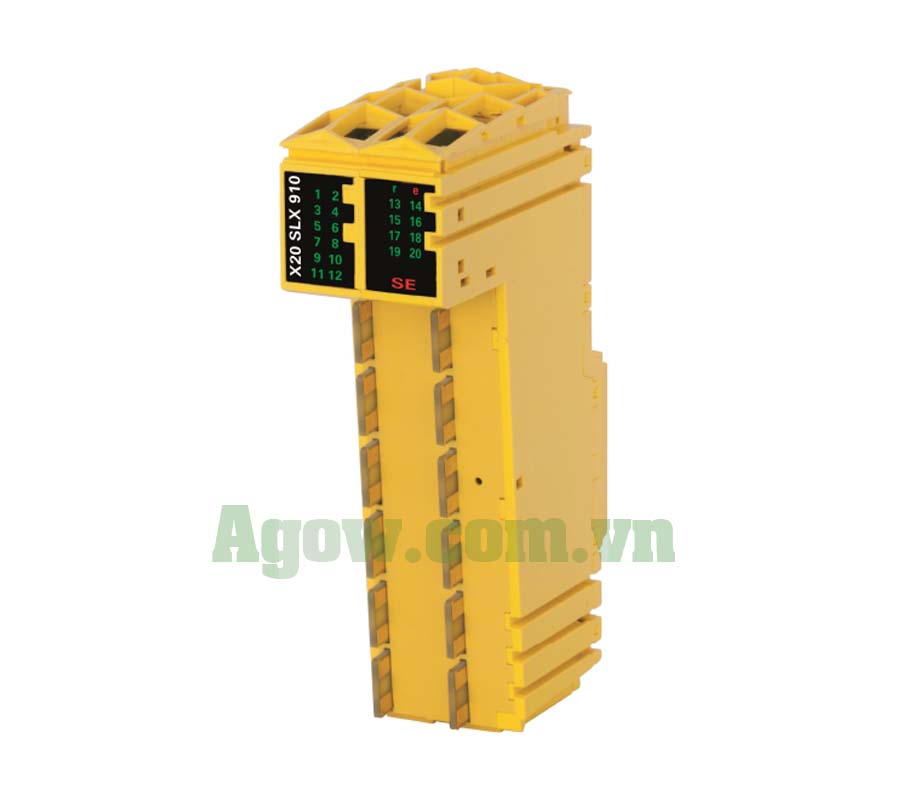

X20SLX910 B&R — Bộ Điều Khiển SafeLOGIC-X 20 Đầu Vào An Toàn Quản Lý 10 SafeNODE

Module X20SLX910 thuộc dòng X20 System của B&R Automation, cung cấp 20 kênh đầu vào số an toàn, hoạt động ở 24 VDC, đạt chuẩn PL e/SIL 3 (manual, trang 4). Tích hợp SafeLOGIC-X, quản lý tới 10 SafeNODEs qua openSAFETY, hỗ trợ 4 trục SafeMOTION (manual, trang 3). Phiên bản phủ bảo vệ X20cSLX910 chống ngưng tụ, hoạt động ở -40 đến 60°C (manual, trang 2). Module có 4 đầu ra xung, bộ lọc phần mềm 0-500 ms (manual, trang 6). Sử dụng khối đầu nối 12 chân X20TB52 (manual, trang 3).

Lợi ích nổi bật của X20SLX910

Độ tin cậy an toàn

Giám sát tín hiệu từ nhiều cảm biến an toàn với thời gian phát hiện lỗi 100 ms (manual, trang 6). Đạt PL e/SIL 3, SFF >90% (manual, trang 5).

Tùy chỉnh linh hoạt

Bộ lọc phần mềm 0-500 ms giảm nhiễu tín hiệu OSSD. Đầu ra xung Push-Pull (100 mA) có thể tắt (manual, trang 6). Hỗ trợ lập trình qua SafeDESIGNER (manual, trang 4).

Độ bền và cách ly

Cách ly kênh-bus, hoạt động ở 0-60°C (X20SLX910) hoặc -40 đến 60°C (X20cSLX910), độ ẩm 5-95% (không ngưng tụ), IP20 (manual, trang 2, 4). Nguồn 24 VDC (-15%/+20%), bảo vệ ngược cực (manual, trang 6). Công suất: bus 0.25 W, I/O nội bộ 1.6 W, thời gian cập nhật I/O tối đa 3350 µs (manual, trang 24).

Ứng dụng thực tế của X20SLX910

Giám sát an toàn

Phù hợp cho giám sát nhiều cảm biến trong ô tô, đóng gói, hỗ trợ SafeMOTION (manual, trang 1, 3).

Tự động hóa công nghiệp

Tích hợp với PLC B&R qua POWERLINK, lý tưởng cho dây chuyền sản xuất thực phẩm, máy công cụ (manual, trang 2).

Thông tin kỹ thuật chi tiết

Đầu vào số an toàn

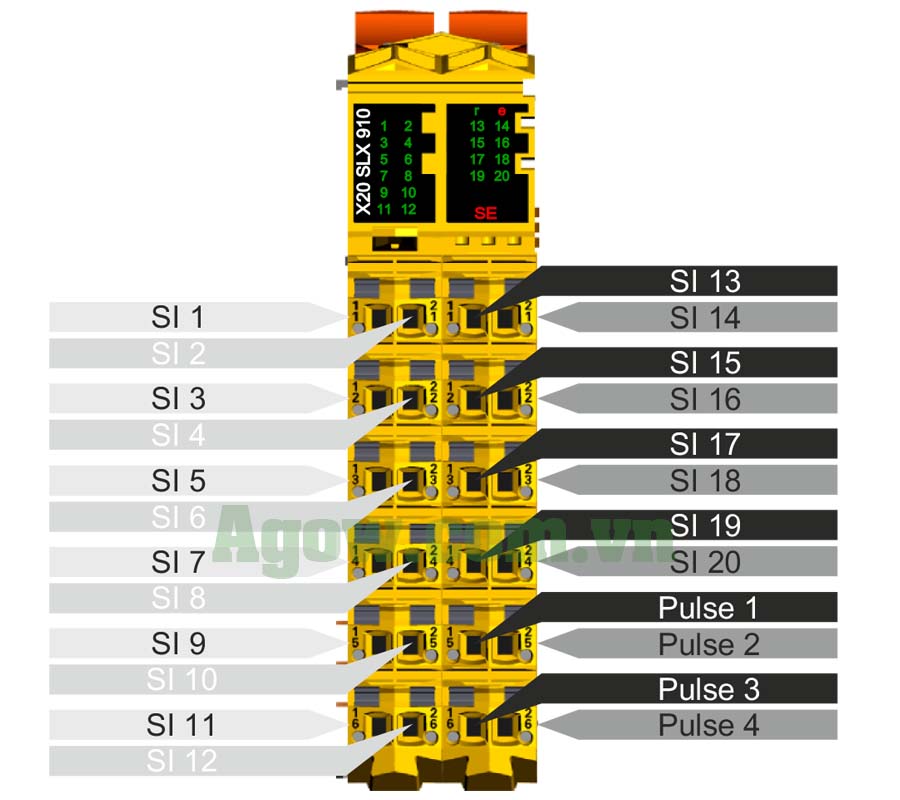

20 kênh đầu vào số an toàn, điện áp 24 VDC (-15%/+20%), dòng tối đa 4.59 mA, điện trở tối thiểu 5.23 kΩ (manual, trang 6). Bộ lọc phần cứng 150 µs, phần mềm 0-500 ms, mạch chìm (manual, trang 6).

Đầu ra xung

4 đầu ra xung Push-Pull, dòng 100 mA, bảo vệ nhiệt hoặc tắt kênh riêng (manual, trang 6). Độ dài dây tối đa 60 m (không bọc) hoặc 400 m (bọc) (manual, trang 6).

Giám sát và chẩn đoán

Phát hiện lỗi hở mạch, ngắn mạch qua kênh SafeChannelOKxx, hiển thị qua LED và Automation Studio (manual, trang 21). Hỗ trợ SafeDOMAIN-to-SafeDOMAIN communication (manual, trang 24).

Điều kiện môi trường

Nhiệt độ: 0-60°C (X20SLX910) hoặc -40 đến 60°C (X20cSLX910), lưu trữ -40 đến 85°C, độ ẩm 5-95% (không ngưng tụ), IP20 (manual, trang 2, 4). Không dùng trong môi trường khí ăn mòn (manual, trang 2).

Phụ kiện yêu cầu

1 khối đầu nối an toàn 12 chân (X20TB52) và 1 bus module an toàn (X20BM33, X20BM35, X20BM13, X20BM15, X20cBM33 cho X20cSLX910) (manual, trang 3).

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Nhiệt độ: 0-60°C (X20SLX910) hoặc -40 đến 60°C (X20cSLX910), độ ẩm 5-95% (không ngưng tụ). Tránh ô nhiễm vượt mức II (IEC 60664) (manual, trang 2, 4).

Kết nối an toàn

Sử dụng nguồn SELV 24 VDC, cầu chì tối đa 10 A. Chỉ kết nối GND cho PELV (manual, trang 6). Module tự chuyển trạng thái an toàn khi lỗi (manual, trang 6).

Thông tin đặt hàng

Mã sản phẩm

• X20SLX910 – Module điều khiển an toàn, 20 kênh, 4 đầu ra xung, 24 VDC (manual, trang 3).
• X20cSLX910 – Phiên bản phủ bảo vệ, thông số tương tự (manual, trang 3).
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

1 khối đầu nối an toàn 12 chân (X20TB52) và 1 bus module an toàn (X20BM33, X20BM35, X20BM13, X20BM15, X20cBM33) (manual, trang 3).

Câu hỏi thường gặp về X20SLX910

X20SLX910 hỗ trợ cảm biến nào?

Hỗ trợ nút dừng khẩn cấp, rèm sáng an toàn, cảm biến OSSD (manual, trang 6).

Làm sao để giảm nhiễu tín hiệu?

Cấu hình bộ lọc phần mềm 0-500 ms và dùng cáp bọc chống nhiễu (manual, trang 6).

Module có hỗ trợ SafeMOTION không?

Có, hỗ trợ 4 trục SafeMOTION (manual, trang 3).
