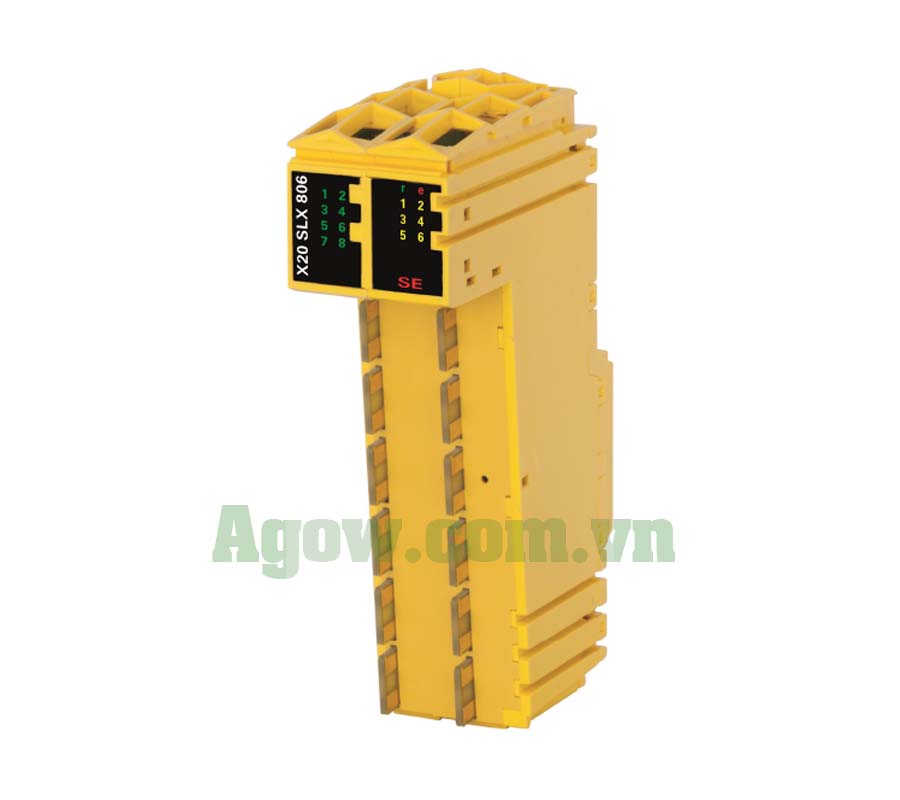

X20SLX806 B&R — Bộ Điều Khiển SafeLOGIC-X 8 Đầu Vào Số An Toàn SIL 3

Module X20SLX806 thuộc dòng X20 System của B&R Automation là giải pháp đầu vào số an toàn, được thiết kế để đọc tín hiệu từ các cảm biến an toàn trong các ứng dụng đạt mức PL e hoặc SIL 3 (manual, trang 1). Với 8 đầu vào số 24 VDC, module này phù hợp cho các hệ thống giám sát nút dừng khẩn cấp, rèm ánh sáng hoặc cảm biến an toàn trong dây chuyền sản xuất. Phiên bản X20cSLX806 có lớp phủ bảo vệ chống ngưng tụ, đảm bảo hoạt động ổn định trong môi trường ẩm hoặc hóa chất (manual, trang 3). Module sử dụng terminal X20TB02 (12-pin, safety-keyed) và bus module X20BM33/X20BM36 để kết nối an toàn (manual, trang 5).

Lợi ích nổi bật của X20SLX806

Đảm bảo an toàn tối ưu

X20SLX806 tích hợp SafeLOGIC, quản lý truyền thông an toàn qua openSAFETY, hỗ trợ tối đa 10 node an toàn (manual, trang 7). Các đầu vào được giám sát đồng thời với độ trễ tối đa cấu hình được, đảm bảo phát hiện lỗi như ngắn mạch hoặc hở mạch thông qua LED trạng thái và phần mềm SafeDESIGNER (manual, trang 12). Bộ lọc phần cứng (≤150 µs) và phần mềm (0-500 ms) giảm nhiễu tín hiệu, tăng độ tin cậy (manual, trang 4).

Linh hoạt và bền bỉ

Module hoạt động ở nhiệt độ từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), đạt IP20 và chứng nhận CE, UL, ATEX (manual, trang 6). Phiên bản coated (X20cSLX806) chịu được độ ẩm 100%, lý tưởng cho môi trường khắc nghiệt như nhà máy thực phẩm hoặc hóa chất (manual, trang 3). Chu kỳ I/O tối đa 1 ms, phù hợp với ứng dụng thời gian thực (manual, trang 6).

Tiết kiệm chi phí vận hành

Công suất tiêu thụ thấp, chỉ 0.4 W cho bus và 2.5 W cho I/O nội bộ (manual, trang 6). Module không yêu cầu bảo trì, với thời gian sử dụng tối đa 20 năm, giảm chi phí thay thế và vận hành (manual, trang 82).

Ứng dụng thực tế của X20SLX806

Giám sát cảm biến an toàn

X20SLX806 đọc tín hiệu từ các thiết bị an toàn như nút dừng khẩn cấp, cảm biến ánh sáng hoặc công tắc cửa an toàn, đảm bảo phản hồi nhanh trong các hệ thống sản xuất tự động (manual, trang 2). Tín hiệu đầu vào được xử lý với độ chính xác cao, phù hợp cho các dây chuyền yêu cầu an toàn nghiêm ngặt.

Hệ thống tự động hóa công nghiệp

Module tích hợp với PLC B&R qua POWERLINK, hỗ trợ giám sát và điều khiển trong các ngành công nghiệp nặng như ô tô, đóng gói hoặc năng lượng. Tính năng SafeMOTION hỗ trợ tối đa 4 trục, phù hợp cho các ứng dụng robot hoặc máy CNC (manual, trang 7).

Thông tin kỹ thuật chi tiết

Đầu vào số

8 đầu vào số 24 VDC, mạch sink, trở kháng 5.76 kΩ, cách ly kênh-bus 500 V hiệu dụng (manual, trang 8). Hỗ trợ tín hiệu OSSD với bộ lọc phần cứng ≤150 µs và phần mềm 0-500 ms, đảm bảo phát hiện lỗi nhanh chóng (manual, trang 4). Độ trễ tín hiệu tối đa 1 ms, phù hợp với ứng dụng thời gian thực (manual, trang 6).

Điều kiện môi trường

Hoạt động từ -25°C đến 60°C (ngang) hoặc 50°C (dọc), lưu trữ từ -40°C đến 85°C, độ ẩm 5-95% không ngưng tụ (manual, trang 9). Phiên bản coated chịu ngưng tụ 100%, phù hợp môi trường khắc nghiệt (manual, trang 3).

Phụ kiện yêu cầu

Cần bus module X20BM33/X20BM36 (hoặc X20cBM33 cho coated) và terminal X20TB02 (12-pin, safety-keyed), đặt mua riêng (manual, trang 5).

Hướng dẫn cài đặt và vận hành

Nhiệt độ môi trường

Hoạt động từ -25°C đến 60°C (ngang) hoặc 50°C (dọc), cần tuân thủ biểu đồ derating khi vượt 50°C (manual, trang 10). Tránh làm mát cưỡng bức trong tủ kín để bảo vệ lớp phủ coated (manual, trang 3).

Kết nối an toàn

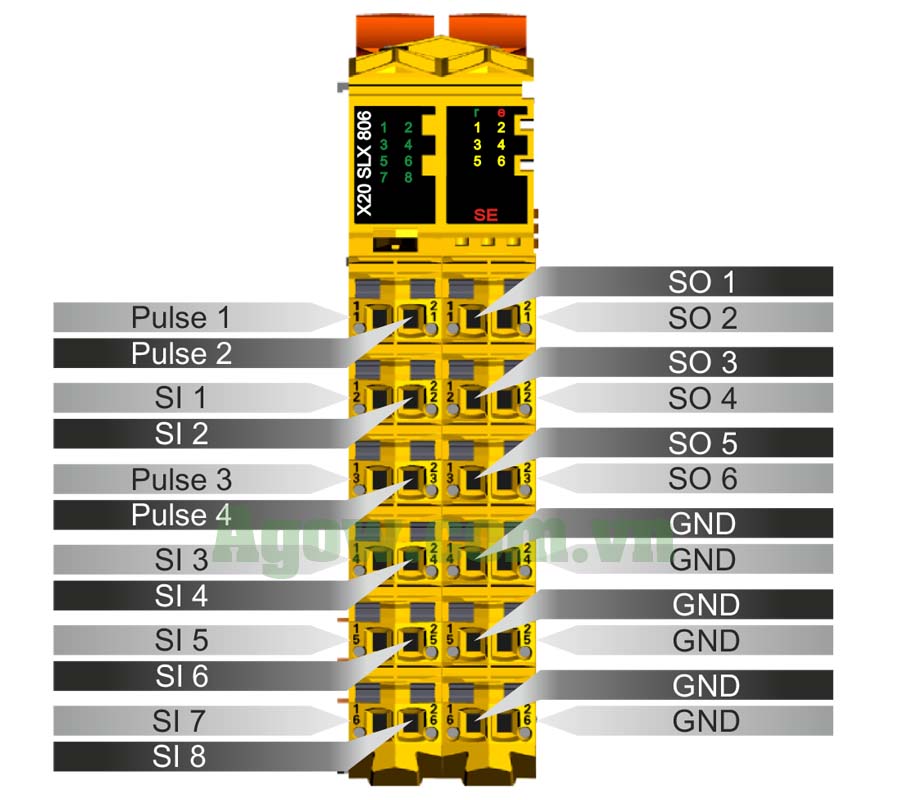

Sử dụng terminal X20TB02 và nguồn 24 VDC SELV/PELV, đảm bảo đấu nối đúng để tránh lỗi GND. Cách ly kênh-bus, không cách ly giữa các kênh (manual, trang 6). Người dùng cần đảm bảo không có kết nối GND ngoài phép khi mất GND module (manual, trang 14).

Thông tin đặt hàng

Mã sản phẩm

• X20SLX806 – Module an toàn, 8 đầu vào số 24 VDC, SafeLOGIC (manual, trang 5).
• Mã sản phẩm: X20SLX806
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM33/X20BM36 (hoặc X20cBM33 cho coated) và terminal X20TB02 (12-pin, safety-keyed) (manual, trang 5).

Câu hỏi thường gặp về X20SLX806

Module X20SLX806 hỗ trợ ứng dụng an toàn nào?

Đạt PL e/SIL 3, phù hợp cho giám sát nút dừng khẩn cấp, rèm ánh sáng và cảm biến an toàn (manual, trang 1).

X20cSLX806 khác gì X20SLX806?

Có lớp phủ chống ngưng tụ, hoạt động ở môi trường ẩm và nhiệt độ từ -25°C (manual, trang 3).

Làm sao để giám sát lỗi?

Sử dụng LED trạng thái và phần mềm SafeDESIGNER để phát hiện ngắn mạch, hở mạch (manual, trang 12).
