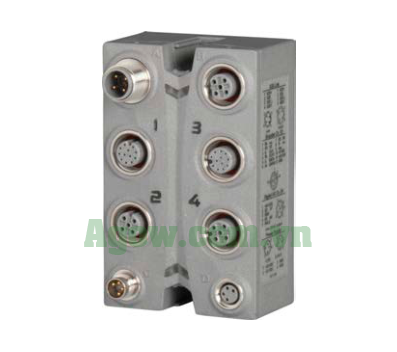

X67DC2322 Module Resolver Đo Vị Trí Góc X67 B&R

Module X67DC2322 thuộc dòng X67 System của B&R Automation là giải pháp chuyên dụng để đo vị trí góc với 2 đầu vào resolver BRX/BRT, tích hợp 2 đầu vào số và 2 đầu ra số cho mỗi kênh (manual, trang 1). Hỗ trợ X2X Link và độ phân giải cao, module này được thiết kế cho các ứng dụng tự động hóa công nghiệp yêu cầu độ chính xác, như điều khiển động cơ hoặc giám sát vị trí trục.

Lợi ích nổi bật của X67DC2322

Hỗ trợ resolver linh hoạt

X67DC2322 cho phép đánh giá resolver BRX và BRT với tỷ lệ chuyển đổi sóng sin 1 hoặc 0.25, tương thích với cả cuộn dây rotor và stator (manual, trang 10). Điều này giúp module phù hợp với nhiều loại resolver khác nhau, tăng tính linh hoạt trong ứng dụng.

Hiệu suất và độ bền cao

Với chu kỳ tối thiểu 250µs (manual, trang 12) và tiêu thụ điện thấp (1W cho I/O nội bộ, 0.75W cho X2X Link), module đảm bảo hiệu suất ổn định (manual, trang 2). Chuẩn bảo vệ IP67 và khả năng hoạt động ở -25 đến 60°C giúp nó chịu được môi trường công nghiệp khắc nghiệt (manual, trang 3).

Thiết kế nhỏ gọn, dễ tích hợp

Kích thước 53x85x42mm, trọng lượng 200g, cùng kết nối M12 và M8, X67DC2322 dễ dàng tích hợp vào hệ thống nhờ X2X Link (manual, trang 3-4). Cách ly điện giữa kênh và bus tăng độ an toàn (manual, trang 3).

Ứng dụng thực tế của X67DC2322

Điều khiển động cơ và vị trí

Module lý tưởng cho việc đo góc quay của trục trong động cơ servo hoặc máy CNC nhờ hỗ trợ resolver BRX/BRT và đầu vào số để kích hoạt đo lường (manual, trang 1, 10). Đầu ra số giúp điều khiển trực tiếp các thiết bị ngoại vi.

Hệ thống tự động hóa chính xác

Với X2X Link và khả năng đọc vị trí resolver theo thời gian thực (manual, trang 12), X67DC2322 phù hợp cho robot công nghiệp hoặc dây chuyền sản xuất tự động, nơi cần giám sát liên tục.

Thông tin kỹ thuật chi tiết

Giao diện và kết nối

Module sử dụng cổng M12 B-keyed cho X2X Link, M12 A-keyed/M-keyed cho I/O, và M8 4-pin cho nguồn 24VDC (manual, trang 2, 4). Đầu ra số có tần số tối đa 100Hz và độ trễ chuyển mạch 500µs (manual, trang 3).

Resolver và I/O số

Hỗ trợ 2 resolver với tỷ lệ chuyển đổi 1 hoặc 0.5 (BRT đảo ngược), X67DC2322 cung cấp 2 đầu vào và 2 đầu ra số 24VDC mỗi kênh, có thể cấu hình qua Automation Studio (manual, trang 10-11). Trạng thái được giám sát qua LED và phần mềm (manual, trang 2).

Hiệu suất và tiêu thụ điện

Công suất tiêu thụ 1W (I/O) và 0.75W (X2X Link), cộng thêm 12.5W từ tải bên ngoài (manual, trang 2). Chu kỳ tối thiểu 250µs đảm bảo xử lý dữ liệu nhanh (manual, trang 12).

Hướng dẫn cài đặt và vận hành

Cấu hình và kết nối

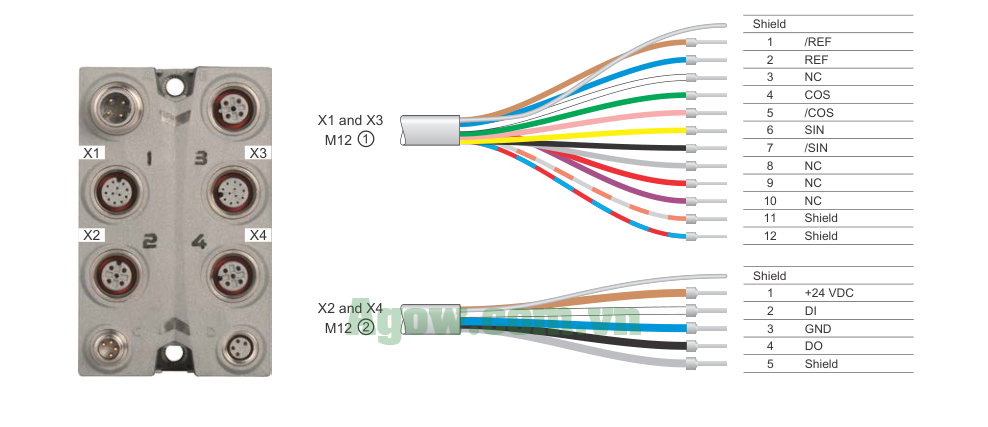

Sử dụng cáp M12 (X67CA0141.xxxx, X67CA0A41.xxxx) để kết nối resolver và I/O, tham khảo X67 System User’s Manual (manual, trang 5). Đảm bảo mô-men xoắn tối đa 0.6Nm cho M12 và 0.4Nm cho M8 (manual, trang 3).

Môi trường hoạt động

Module hoạt động ở độ cao 0-2000m mà không giảm hiệu suất, trên 2000m cần giảm nhiệt độ 0.5°C mỗi 100m (manual, trang 3). Lưu ý khi dùng cáp dài để tránh lỗi dao động tín hiệu (manual, trang 7).

Thông tin đặt hàng

Mã sản phẩm

X67DC2322 – Module resolver, 2 kênh BRX/BRT, 4 kênh I/O số (manual, trang 1).

• Mã sản phẩm: X67DC2322
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết

Cáp M12 (X67CA0141.xxxx, X67CA0A41.xxxx), tham khảo X67 System User’s Manual (manual, trang 5).

Câu hỏi thường gặp về X67DC2322

Module hỗ trợ loại resolver nào?

Hỗ trợ BRX và BRT với tỷ lệ chuyển đổi 1 hoặc 0.5 (manual, trang 10).

Chu kỳ tối thiểu là bao nhiêu?

250µs (manual, trang 12).

Có bao nhiêu kênh I/O?

2 đầu vào số và 2 đầu ra số cho mỗi resolver, tổng cộng 4 kênh (manual, trang 1).

Mua X67DC2322 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao hàng nhanh chóng.
