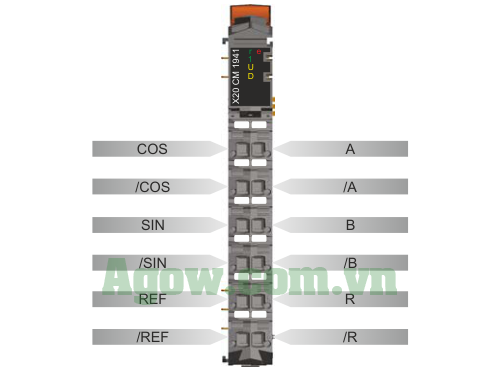

X20CM1941 B&R — Module Chuyển Đổi Resolver 14-bit Sang Ngõ Ra ABR X20

Module X20CM1941 thuộc dòng X20 System của B&R Automation, được thiết kế với đầu vào resolver 14-bit và đầu ra ABR cấu hình được từ 8 đến 12 bit (manual, trang 3). Module chuyển đổi tín hiệu resolver thành ABR để sử dụng với các module khác như stepper motor, đồng thời giám sát trạng thái encoder, phát hiện đứt mạch (manual, trang 7). Phiên bản X20(c)CM1941 có lớp phủ bảo vệ chống chịu môi trường khắc nghiệt.

Lợi ích nổi bật của X20CM1941

Chuyển đổi tín hiệu chính xác

X20CM1941 ghi nhận tín hiệu resolver với độ phân giải 14-bit và chuyển thành ABR từ 256 đến 4096 bước/vòng, đảm bảo độ chính xác cao (manual, trang 7).

Giám sát encoder hiệu quả

Module phát hiện đứt mạch giữa module và encoder qua phần mềm và LED, giúp bảo trì kịp thời và tăng độ tin cậy hệ thống (manual, trang 8).

Hiệu suất và độ bền vượt trội

Với mức tiêu thụ 0.65W và hoạt động từ 0°C đến 55°C (ngang), module đạt chứng nhận CE, ATEX Zone 2, UL, và IP20, phù hợp môi trường công nghiệp (manual, trang 4).

Ứng dụng thực tế của X20CM1941

Điều khiển động cơ bước

X20CM1941 chuyển tín hiệu resolver thành ABR để sử dụng với module stepper motor, phù hợp cho máy CNC, robot công nghiệp (manual, trang 3).

Giám sát vị trí trong sản xuất

Module giám sát góc quay và vị trí encoder, ứng dụng trong dây chuyền lắp ráp, sản xuất ô tô, đảm bảo vận hành chính xác (manual, trang 8).

Thông tin kỹ thuật chi tiết

Đầu vào và đầu ra

Resolver 14-bit (1 LSB = 360°/65536), ABR cấu hình từ 8-bit (256 bước) đến 12-bit (4096 bước). Công suất tiêu thụ 0.65W, không cách ly điện (manual, trang 4, 7).

Giám sát và chẩn đoán

Module phát hiện đứt mạch qua bit trạng thái (manual, trang 11). LED hiển thị hoạt động và lỗi, chu kỳ tối thiểu 100 µs, cập nhật I/O 200 µs (manual, trang 12).

Thông số vận hành

Hoạt động từ 0°C đến 55°C (ngang) hoặc 50°C (dọc), bảo quản từ -25°C đến 70°C, độ ẩm 5-95% không ngưng tụ (manual, trang 5).

Hướng dẫn cài đặt và vận hành

Nhiệt độ môi trường

Module hoạt động tối ưu từ 0°C đến 55°C (ngang) hoặc 50°C (dọc), phù hợp với điều kiện công nghiệp tiêu chuẩn (manual, trang 5).

Cấu hình ABR

Cấu hình độ phân giải ABR (8-12 bit) qua Automation Studio, đặt vị trí zero theo vị trí resolver hiện tại (manual, trang 11).

Thông tin đặt hàng

Mã sản phẩm

X20CM1941 – Module resolver, 14-bit input, ABR output 8-12 bit (manual, trang 3).

• Mã sản phẩm: X20CM1941
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện yêu cầu (đặt hàng riêng)

Cần bus module X20BM11 hoặc X20BM15 (24 VDC keyed) và terminal block X20TB12 (12-pin) (manual, trang 3).

Câu hỏi thường gặp về Module X20CM1941

X20CM1941 dùng để làm gì?

Chuyển đổi tín hiệu resolver thành ABR và giám sát encoder (manual, trang 3).

Độ phân giải ABR tối đa là bao nhiêu?

12-bit, tương đương 4096 bước/vòng (manual, trang 7).

Làm sao để phát hiện đứt mạch?

Qua bit trạng thái trong phần mềm và LED trên module (manual, trang 8).

Mua X20CM1941 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng từ B&R Automation.
