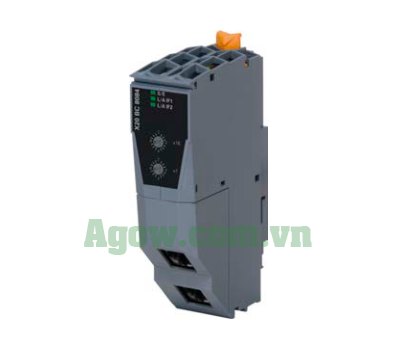

X20BC8084 B&R — Module Bus Controller POWERLINK Redundant

Module X20BC8084 và X20cBC8084 thuộc dòng X20 System của B&R Automation là bộ điều khiển bus POWERLINK V1/V2 controlled node, tích hợp link selector cho cable redundancy qua 2 cổng RJ45 (datasheet, trang 7). Hỗ trợ đồng bộ X2X Link, Redundancy Tx mode, và nguồn cấp dự phòng với 2 module X20PS, tương thích Automation Runtime SG4 (datasheet, trang 8-10). Phiên bản X20cBC8084 có lớp phủ bảo vệ chống ngưng tụ (100% độ ẩm) và khí ăn mòn, đạt chuẩn BMW GS 95011-4 và EN 60068-2-60 (datasheet, trang 1).

Lợi ích nổi bật của X20BC8084/X20cBC8084

Hỗ trợ cable redundancy

Link selector chọn đường truyền chất lượng cao nhất, Redundancy Tx mode truyền cả 2 mạng, tăng độ tin cậy (datasheet, trang 7-8).

Bảo vệ tối ưu (X20BC8084)

Lớp phủ chống ngưng tụ và khí ăn mòn (21 ngày thử nghiệm), khởi động -40°C, phù hợp môi trường khắc nghiệt (datasheet, trang 1).

Độ bền cao

Nguồn cấp dự phòng với X20PS9400/X20PS3300, hoạt động -25°C đến 60°C, chứng nhận CE, ATEX, UL (datasheet, trang 4, 9).

Ứng dụng thực tế của X20BC8084/X20cBC8084

Tự động hóa quy trình kỹ thuật

Cable redundancy đảm bảo liên lạc liên tục trong dây chuyền sản xuất, kết nối X2X Link I/O nodes (datasheet, trang 7).

Môi trường công nghiệp khắc nghiệt

X20cBC8084 phù hợp cho nhà máy hóa chất, dầu khí nhờ lớp phủ bảo vệ và khả năng chịu nhiệt độ thấp (datasheet, trang 1).

Thông tin kỹ thuật chi tiết

Giao thức và hiệu suất

POWERLINK V1/V2 controlled node, 2x RJ45 (RXD/TXD), tốc độ 100 Mbit/s, node 1-239, hỗ trợ DNA (datasheet, trang 3, 6).

Chẩn đoán và LED trạng thái

LED “S/E”: xanh (PREOPERATIONAL/OPERATIONAL), đỏ nháy (lỗi phần cứng), lặp lại mỗi 2 giây (datasheet, trang 5-6).

Điều kiện môi trường

Nhiệt độ hoạt động: -25°C đến 60°C; lưu trữ/vận chuyển: -40°C đến 85°C; độ ẩm: 5-95% (X20BC8084), 100% condensing (X20cBC8084); IP20 (datasheet, trang 4).

Phụ kiện yêu cầu

Bus base X20BB80, power supply X20PS9400/X20PS3300 (hoặc X20cPS9400 coated), terminal block X20TB12 (datasheet, trang 4).

Hướng dẫn cài đặt và vận hành

Cấu hình node number

Switch 0x01-0xEF (node 1-239), 0x00/0xF0-0xFF (không dùng), áp dụng sau restart (datasheet, trang 6).

Kết nối Ethernet

2x RJ45 (100BASE-TX), dài tối đa 100 m, tham khảo X20 user’s manual, tránh làm mát cưỡng bức (datasheet, trang 6).

Cable redundancy và nguồn cấp

Redundancy Tx mode bật qua Automation Studio (từ HW 2.12.1.0), nguồn dự phòng với X20PS9400 + X20PS3300 (datasheet, trang 8-10).

Thông tin đặt hàng

Mã sản phẩm

X20BC8084 – Bus controller POWERLINK, link selector, cable redundancy (tiêu chuẩn).

X20cBC8084 – Phiên bản coated chống ngưng tụ và khí ăn mòn (datasheet, trang 2).

• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus base X20BB80, power supply X20PS9400/X20PS3300/X20cPS9400, terminal block X20TB12 (datasheet, trang 4).

Câu hỏi thường gặp về X20BC8084/X20cBC8084

X20BC8084 hỗ trợ tính năng gì đặc biệt?

Cable redundancy với link selector và Redundancy Tx mode, tăng độ tin cậy mạng (datasheet, trang 7-8).

Sự khác biệt giữa X20BC8084 và X20cBC8084?

X20cBC8084 có lớp phủ bảo vệ, chịu độ ẩm 100% và khởi động -40°C (datasheet, trang 1).

Redundancy Tx mode hoạt động thế nào?

Truyền frame trên cả 2 mạng (tùy chọn) hoặc 1 mạng hoạt động (mặc định), cấu hình qua Automation Studio (datasheet, trang 8).

Làm sao để dùng nguồn cấp dự phòng?

Kết hợp X20PS9400 (bus + I/O) và X20PS3300 (bus) với X20BM11 (datasheet, trang 10).

Mua X20BC8084/X20cBC8084 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
