X20PD0011 B&R — Module Phân Phối Nguồn 12 Điểm Nối Đất GND Nội Bộ

Module X20PD0011 thuộc dòng X20 System của B&R Automation, cung cấp 12 điểm nối đất (GND) trực tiếp từ nguồn I/O nội bộ, tạo điều kiện thuận lợi cho việc đấu nối cảm biến và cơ cấu chấp hành trong các hệ thống tự động hóa. Điểm nổi bật là tích hợp cầu chì microfuse 6.3A có thể thay thế, kết nối giữa GND trên terminal và nguồn I/O của hệ thống X20, với chức năng giám sát trạng thái cầu chì (manual, trang 1). Module sử dụng terminal X20TB12 12 chân để đảm bảo kết nối an toàn và hiệu quả (manual, trang 1).

Lợi ích nổi bật của X20PD0011

Linh hoạt trong đấu nối

Với 12 điểm GND trên terminal, X20PD0011 cho phép định tuyến tiềm năng theo nhu cầu, hỗ trợ đa dạng ứng dụng kết nối cảm biến và cơ cấu chấp hành (manual, trang 1). Người dùng cần cấp nguồn 24 VDC cho tải đấu nối để đảm bảo hoạt động ổn định (manual, trang 1).

Giám sát và bảo vệ an toàn

Cầu chì microfuse 6.3A tích hợp bảo vệ hệ thống khỏi quá tải, với trạng thái được giám sát qua LED và phần mềm Automation Studio (manual, trang 2). Khi cầu chì hỏng hoặc không có, hệ thống báo lỗi bằng đèn LED nháy đơn, giúp phát hiện và khắc phục nhanh chóng (manual, trang 3).

Hiệu suất năng lượng và độ bền

Module tiêu thụ công suất thấp, chỉ 0.12W cho bus và 1W cho I/O nội bộ (manual, trang 2), tối ưu hóa năng lượng trong các hệ thống lớn. Được chứng nhận CE, UL, ATEX, module hoạt động ổn định trong nhiều môi trường công nghiệp (manual, trang 2).

Ứng dụng thực tế của X20PD0011

Hỗ trợ kết nối cảm biến

X20PD0011 phù hợp cho các hệ thống cần phân phối tiềm năng GND tới nhiều cảm biến như đo nhiệt độ, áp suất trong ngành sản xuất cơ khí hoặc chế biến gỗ (manual, trang 1). Điểm nối đất tập trung giúp đơn giản hóa việc đấu dây và giảm thiểu nhiễu tín hiệu.

Tối ưu hóa hệ thống điều khiển

Module tích hợp dễ dàng với PLC B&R qua bus module X20BM11, hỗ trợ điều khiển cơ cấu chấp hành trong dây chuyền sản xuất tự động như ngành đóng gói hoặc nhựa (manual, trang 1). Chu kỳ cập nhật I/O tối thiểu 100 µs đảm bảo phản hồi nhanh (manual, trang 6).

Thông tin kỹ thuật chi tiết

Điểm nối và cầu chì

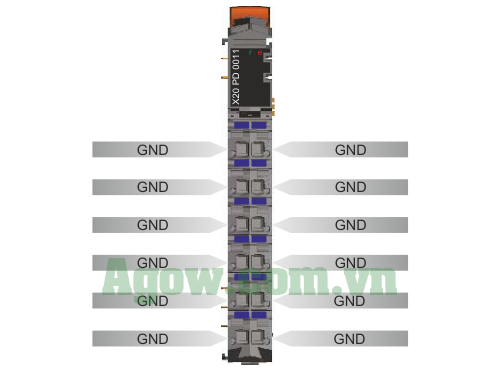

Cung cấp 12 điểm GND từ nguồn I/O nội bộ, tích hợp cầu chì microfuse 6.3A thay thế được, chịu tải tối đa 10A trong 10 ms (manual, trang 2). Trạng thái cầu chì được giám sát qua thanh ghi StatusFuse, giá trị 0 (OK) hoặc 1 (không OK) (manual, trang 5).

Hiệu suất và giám sát

Công suất tiêu thụ bus 0.12W, I/O nội bộ 1W (manual, trang 2). Đèn LED trạng thái hiển thị chế độ hoạt động (RUN, RESET) và lỗi cầu chì (nháy đỏ) (manual, trang 3). Chu kỳ bus tối thiểu 100 µs, đảm bảo cập nhật I/O liên tục (manual, trang 6).

Phụ kiện yêu cầu

Cần bus module X20BM11 hoặc X20BM15 và terminal X20TB12 (12-pin), đặt mua riêng (manual, trang 1).

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Hoạt động ở nhiệt độ từ -25°C đến 60°C (ngang) hoặc 50°C (dọc), giảm 0.5°C mỗi 100m trên 2000m, độ ẩm 5-95% không ngưng tụ (manual, trang 2).

Thay thế cầu chì

Dùng tua vít tháo nắp cầu chì bên phải module, trượt cầu chì 6.3A ra và thay mới, đảm bảo lắp đúng để duy trì giám sát (manual, trang 4). Kết nối qua terminal X20TB12, cấp nguồn 24 VDC cho tải (manual, trang 1).

Thông tin đặt hàng

Mã sản phẩm

X20PD0011 – Module phân phối tiềm năng, 12 điểm GND, cầu chì microfuse (manual, trang 1).

• Mã sản phẩm: X20PD0011
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM11 hoặc X20BM15 và terminal X20TB12 (manual, trang 1).

Câu hỏi thường gặp về X20PD0011

X20PD0011 cung cấp bao nhiêu điểm GND?

12 điểm nối đất từ nguồn I/O nội bộ (manual, trang 1).

Làm sao biết cầu chì hỏng?

LED nháy đỏ đơn hoặc thanh ghi StatusFuse báo giá trị 1 (manual, trang 3, 5).

Cách thay cầu chì X20PD0011?

Tháo nắp bằng tua vít, trượt cầu chì ra và thay mới (manual, trang 4).

Mua X20PD0011 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
