X20BC008U B&R — OPC UA Bus Controller 100Mbit X20

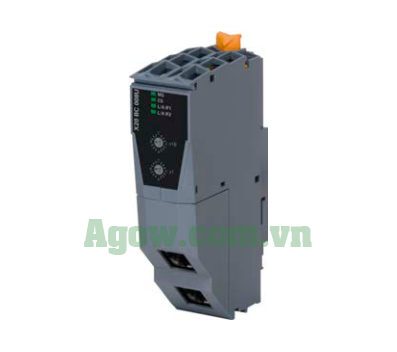

Module X20BC008U thuộc dòng X20 System của B&R Automation là bộ điều khiển bus tích hợp máy chủ OPC UA, cho phép các OPC UA client truy cập đọc/ghi dữ liệu từ các module I/O được kết nối. Với tốc độ truyền dữ liệu 100 Mbit/s full-duplex và khả năng xử lý tối đa 1440 byte dữ liệu đầu vào và đầu ra, module này mang lại hiệu suất cao trong tự động hóa công nghiệp (manual, trang 1). Tích hợp switch 2 cổng và web interface giúp dễ dàng cấu hình và cập nhật firmware (manual, trang 1).

Lợi ích nổi bật của X20BC008U

Truy cập dữ liệu linh hoạt qua OPC UA

X20BC008U hỗ trợ giao thức OPC UA, cho phép cấu hình I/O và chẩn đoán thời gian thực qua client, với chu kỳ tối thiểu 10 ms cho fieldbus và 2 ms cho X2X Link (manual, trang 1, 2). Điều này đảm bảo tích hợp liền mạch vào hệ thống công nghiệp thông minh.

Hiệu suất mạng tối ưu

Tốc độ 100 Mbit/s full-duplex, cùng switch tích hợp, cho phép nối dây nhiều slave mà không cần thiết bị bổ sung, hỗ trợ half/full-duplex, autonegotiation và Auto-MDI/MDIX (manual, trang 2). Công suất tiêu thụ bus chỉ 2.5 W, tiết kiệm năng lượng (manual, trang 2).

Độ bền và tương thích cao

Hoạt động từ -25°C đến 60°C (lắp ngang), module đạt độ bảo vệ IP20 và được chứng nhận CE, UL, ATEX, phù hợp với môi trường công nghiệp khắc nghiệt (manual, trang 2). Tích hợp với X20BB80 bus base đảm bảo khả năng mở rộng dễ dàng (manual, trang 2).

Ứng dụng thực tế của X20BC008U

Quản lý dữ liệu trong sản xuất

Module lý tưởng cho việc thu thập và xử lý dữ liệu I/O từ dây chuyền sản xuất, nhờ khả năng hỗ trợ OPC UA client và dữ liệu lớn (1440 byte I/O) (manual, trang 1).

Giám sát hệ thống thông minh

Với web interface và chẩn đoán qua OPC UA, X20BC008U phù hợp cho giám sát thời gian thực trong nhà máy thông minh, tích hợp dễ dàng với phần mềm như UaExpert (manual, trang 7).

Thông tin kỹ thuật chi tiết

Giao thức và hiệu suất

X20BC008U sử dụng OPC UA server với 2 cổng RJ45 có switch tích hợp, tốc độ 100 Mbit/s, hỗ trợ 100BASE-TX, chu kỳ tối thiểu 10 ms (fieldbus) và 2 ms (X2X Link) (manual, trang 2). Dữ liệu tối đa 1440 byte đầu vào và đầu ra (manual, trang 1).

Chẩn đoán và LED trạng thái

LED “MS” (Module Status) hiển thị trạng thái X2X như hoạt động bình thường (xanh), lỗi cấu hình (đỏ), hoặc khởi tạo mạng (3 xung) (manual, trang 3). Chẩn đoán qua phần mềm và LED hỗ trợ phát hiện sự cố nhanh (manual, trang 2).

Điều kiện môi trường

Nhiệt độ hoạt động từ -25°C đến 60°C (lắp ngang), giảm 0.5°C mỗi 100m trên 2000m, độ ẩm 5-95% không ngưng tụ, đạt IP20 (manual, trang 2). Lưu trữ và vận chuyển từ -25°C đến 60°C (manual, trang 2).

Phụ kiện yêu cầu

Cần bus base X20BB80, power supply module X20PS9400 hoặc X20PS9402, và terminal block X20TB12 (12-pin), đặt mua riêng (manual, trang 1).

Hướng dẫn cài đặt và vận hành

Cấu hình địa chỉ mạng

Module có 2 công tắc địa chỉ để đặt chế độ hoạt động (0x00-0xEF), với các chế độ cụ thể như 0xF0 để khôi phục mặc định (manual, trang 4). Chi tiết cấu hình xem phần “Address switch” (manual, trang 4).

Kết nối Ethernet

Sử dụng cáp Ethernet qua 2 cổng RJ45, tuân theo hướng dẫn trong X20 user’s manual, đảm bảo cách ly điện giữa OPC UA, bus và I/O (manual, trang 4, 2).

Khôi phục cài đặt gốc

Đặt công tắc thành F0, bật nguồn, chờ LED “MS” nháy đỏ, chuyển về 00 rồi lại F0 để xóa cấu hình, mất khoảng 20 giây (manual, trang 5). Sau đó, khởi động lại module (manual, trang 5).

Cập nhật firmware

Truy cập web interface qua IP đã cấu hình, chọn “Firmware download” để cập nhật thủ công từ file tải trên website B&R (manual, trang 5).

Thông tin đặt hàng

Mã sản phẩm

X20BC008U – Bus controller OPC UA, 100 Mbit/s, tối đa 1440 byte I/O, 2 cổng RJ45 (manual, trang 1).

• Mã sản phẩm: X20BC008U
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus base X20BB80, power supply module X20PS9400 hoặc X20PS9402, terminal block X20TB12 (manual, trang 1).

Câu hỏi thường gặp về X20BC008U

X20BC008U hỗ trợ giao thức nào?

Hỗ trợ OPC UA server với tốc độ 100 Mbit/s (manual, trang 2).

Chu kỳ tối thiểu của module là bao nhiêu?

10 ms (fieldbus) và 2 ms (X2X Link), tối ưu cho ứng dụng công nghiệp (manual, trang 2).

Làm sao để kết nối với OPC UA client?

Dùng URL như “opc.tcp://192.168.1.1:4840” trên phần mềm như UaExpert (manual, trang 7).

Cách cập nhật firmware cho X20BC008U?

Truy cập web interface, tải firmware từ website B&R và cập nhật thủ công (manual, trang 5).

Mua X20BC008U ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
