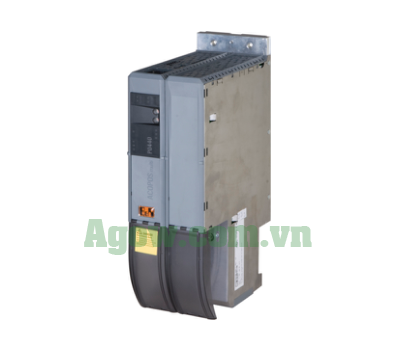

8BVP0440HC00.000-1 B&R — Module Nguồn Chủ Động ACOPOSmulti Active 30kW Peak 60kW Cold Plate

Vì Sao 30kW Là Điểm Cân Bằng Lý Tưởng Cho Hệ Thống Servo Công Nghiệp Trung Bình

Trong thiết kế hệ thống servo đa trục, việc chọn công suất module nguồn là quyết định then chốt ảnh hưởng đến hiệu suất, chi phí, và khả năng mở rộng. Module 8BVP0440HC00.000-1 với công suất liên tục 30kW và đỉnh 60kW đại diện cho điểm cân bằng tối ưu trong nhiều ứng dụng công nghiệp trung bình.

Ứng dụng điển hình phù hợp 30kW:

Máy CNC 5 trục (3 trục tuyến tính + 2 trục xoay) thường có tổng công suất servo 15-25kW liên tục, với peak khi gia tốc đồng thời đạt 40-50kW. Module 8BVP0440HC00 đáp ứng chính xác biên độ này — 30kW liên tục đủ headroom cho vận hành bình thường, 60kW peak cho các pha gia tốc nhanh.

Robot cell công nghiệp (1-2 robot 6 trục + conveyor + gripper) tiêu thụ trung bình 10-20kW liên tục nhưng có peak rất cao khi nhiều trục di chuyển đồng thời. Khả năng regenerative của module active cho phép năng lượng phanh từ robot (rất đáng kể trong chu kỳ pick-and-place) được hoàn trả về lưới thay vì tiêu tán qua điện trở.

Máy đóng gói tốc độ cao với 8-12 trục servo (cam điện tử, flying shear, cross-seal) thường vận hành trong dải 15-28kW liên tục. Module 30kW cung cấp đủ công suất mà không lãng phí chi phí đầu tư vào module lớn hơn.

Tại sao không dùng module nhỏ hơn? Module 15kW (8BVP0220) chỉ cung cấp 30kW peak — đủ cho hệ thống 3-4 trục nhỏ nhưng thiếu headroom cho CNC 5 trục hoặc robot cell. Việc chọn nguồn quá sát giới hạn dẫn đến trip lỗi khi tải peak trùng thời điểm.

Phân Tích Derating Cold Plate — Ưu Thế Nhiệt Học Vượt Trội So Với Wall Mount

Cold plate mount là phương thức tản nhiệt trực tiếp qua tấm kim loại có hệ thống làm mát (nước hoặc khí nén) gắn phía sau module. Đây là yếu tố tạo nên khác biệt lớn nhất giữa phiên bản HC (cold plate) và HW (wall mount).

Derating tại 5kHz (tần số switching mặc định):

• Cold plate (HC): 0.56 kW/K từ 45°C
• Wall mount (HW): 1.11 kW/K từ 40°C

Phân tích con số: Tại 50°C (nhiệt độ khá phổ biến trong tủ điện công nghiệp):

• HC: 30kW − (50−45) × 0.56 = 30 − 2.8 = 27.2kW khả dụng
• HW: 30kW − (50−40) × 1.11 = 30 − 11.1 = 18.9kW khả dụng

Tại 50°C, phiên bản cold plate vẫn cho 90.7% công suất danh định trong khi wall mount chỉ còn 63%. Chênh lệch 8.3kW này có thể là khác biệt giữa hệ thống chạy ổn định và hệ thống trip liên tục.

Derating tại 10kHz:

• Cold plate (HC): 0.43 kW/K từ 6°C
• Tại 25°C: 30 − (25−6) × 0.43 = 30 − 8.17 = 21.83kW
• Tại 45°C: 30 − (45−6) × 0.43 = 30 − 16.77 = 13.23kW

Ngay cả với cold plate, chế độ 10kHz bị derating đáng kể. Tuy nhiên, cold plate vẫn cho phép vận hành 10kHz thực tế trong môi trường có kiểm soát nhiệt — điều mà wall mount KHÔNG thể đảm bảo (derating wall mount 10kHz bắt đầu từ -10°C!).

Khi nào cần 10kHz? Tần số switching cao hơn giảm tiếng ồn motor, cải thiện chất lượng dòng, và cho phép băng thông dòng cao hơn. Ứng dụng yêu cầu 10kHz: motor tốc độ cao (>6000rpm), ứng dụng yêu cầu độ chính xác vị trí cực cao (quang học, bán dẫn), hoặc motor có inductance thấp.

Phụ Kiện Bắt Buộc — Tại Sao 8BVP Cần 8B0C, 8BVF, và 8BVR

Khác với module passive (8B0P) có thể hoạt động độc lập, module active 8BVP0440HC00.000-1 BẮT BUỘC ba phụ kiện bên ngoài để vận hành. Đây không phải tùy chọn — thiếu bất kỳ thành phần nào, hệ thống sẽ không hoạt động hoặc vi phạm tiêu chuẩn EMC.

1. Module nguồn phụ 8B0C (Auxiliary Supply) — BẮT BUỘC

Tại sao 8BVP cần 8B0C mà 8B0P không cần? Câu trả lời nằm ở topology mạch:

• Module passive (8B0P) sử dụng diode rectifier đơn giản — chỉ cần điện áp lưới đầu vào là có DC bus ngay lập tức.
• Module active (8BVP) sử dụng IGBT bridge với điều khiển PWM phức tạp. Trước khi IGBT bridge có thể hoạt động, hệ thống điều khiển (DSP, gate driver, cảm biến dòng/áp, quạt) cần nguồn cấp ổn định 24VDC. Module 8B0C cung cấp chính xác nguồn này.

Nếu không có 8B0C: mạch điều khiển không có nguồn → IGBT bridge không được kích hoạt → không có DC bus → toàn bộ hệ thống drive không hoạt động.

2. Line Filter 8BVF — BẮT BUỘC

Module active switching ở 5/10kHz tạo ra nhiễu EMC đáng kể ngược về lưới điện. Line filter 8BVF là bộ lọc LC được thiết kế chuyên dụng cho ACOPOSmulti, đảm bảo:

• Tuân thủ EN 61800-3 Category C2/C3
• Giảm thiểu dòng rò cao tần
• Bảo vệ thiết bị khác trên cùng lưới

3. Regeneration Choke 8BVR — BẮT BUỘC

Choke tái sinh 8BVR là cuộn cảm nối giữa output của 8BVP và line filter 8BVF. Chức năng:

• Tạo boost inductance cho mạch active front end
• Giới hạn di/dt của dòng switching
• Cần thiết cho thuật toán điều khiển PFC hoạt động chính xác

Checklist đặt hàng đầy đủ cho hệ thống 8BVP0440HC00.000-1:

• ☐ 8BVP0440HC00.000-1 (module nguồn active 30kW)
• ☐ 8B0C (module nguồn phụ — chọn theo số slot cần thiết)
• ☐ 8BVF (line filter — chọn theo dòng danh định)
• ☐ 8BVR (regeneration choke — chọn theo công suất module)
• ☐ Cold plate hoặc heat sink (kích thước theo tính toán nhiệt)
• ☐ Cáp kết nối bus, cáp nguồn, terminal blocks

So Sánh Chiến Lược — Một Module 30kW Hay Hai Module 15kW Parallel?

Kỹ sư thiết kế thường đặt câu hỏi: nên dùng một 8BVP0440 (30kW) hay hai 8BVP0220 (15kW mỗi unit, tổng 30kW) trên cùng DC bus? Cả hai phương án đều hợp lệ về mặt kỹ thuật nhưng có trade-off khác nhau.

Phương án A: Một 8BVP0440HC00 (30kW)

Ưu điểm:

• Ít phần cứng hơn: 1 module thay vì 2
• Chỉ cần 1 bộ phụ kiện (8B0C + 8BVF + 8BVR cho 30kW)
• Ít kết nối hơn → ít điểm hỏng hóc
• Tiết kiệm không gian: 2 slot thay vì 4 slot
• Đơn giản hóa commissioning và diagnostics
• DC bus capacitance: 825µF (đủ cho 30kW)

Nhược điểm:

• Single point of failure: nếu module hỏng → toàn bộ hệ thống dừng
• Không thể mở rộng thêm nếu cần >30kW sau này
• Dòng inrush 67A (cần xem xét capacity lưới)

Phương án B: Hai 8BVP0220HC00 (2×15kW)

Ưu điểm:

• Redundancy một phần: nếu một module hỏng, module còn lại vẫn cấp 15kW (đủ cho vận hành giảm tải)
• Linh hoạt mở rộng: thêm module thứ 3 nếu cần >30kW
• Dòng inrush mỗi unit thấp hơn (đóng tuần tự)
• Tổng DC link capacitance cao hơn (2×capacitance)

Nhược điểm:

• Chi phí cao hơn: 2 module + 2 bộ phụ kiện (8B0C, 8BVF, 8BVR cho mỗi unit)
• Chiếm 4 slot trên rail
• Phức tạp hơn khi commissioning (cần cấu hình parallel trong Automation Studio)
• Nhiều dây nối hơn → tốn thời gian lắp đặt

Khuyến nghị:

• CNC 5 trục, robot cell đơn lẻ: chọn 1×8BVP0440 (đơn giản, đủ công suất)
• Dây chuyền sản xuất liên tục 24/7: cân nhắc 2×8BVP0220 (redundancy quan trọng hơn chi phí)
• Hệ thống có kế hoạch mở rộng: 2×8BVP0220 (dễ thêm module sau)

Tổn Hao Công Suất và Yêu Cầu Cold Plate — Tính Toán Thực Tế

Module 8BVP0440HC00.000-1 có công thức tổn hao phụ thuộc tải:

Tại 5kHz:

P_loss = 0.15×P² + 10.5×P + 40 (W), trong đó P = công suất tải (kW)

Tại 10kHz:

P_loss = 0.42×P² + 16×P + 130 (W)

Ví dụ tính toán tại các mức tải:

Nhận xét quan trọng:

• Tại 5kHz full load (30kW): tổn hao 490W — cold plate cần tản nhiệt tương đương
• Tại 10kHz full load: tổn hao gần 1kW — cold plate cần năng lực tản nhiệt gấp đôi
• Standby 5kHz chỉ 40W — rất hiệu quả khi hệ thống idle
• Chênh lệch 10kHz vs 5kHz tăng tuyến tính theo tải (khoảng 100% ở mức tải cao)

Yêu cầu cold plate:

Với tổn hao tối đa 490W (5kHz, full load), cold plate cần:

• Nhiệt trở tối đa (Rth): (T_coldplate_max − T_coolant) / P_loss
• Ví dụ: nếu cho phép cold plate 60°C, nước làm mát 25°C: Rth = (60−25)/490 = 0.071 K/W
• Lưu lượng nước tối thiểu: khoảng 2-3 L/min cho aluminum cold plate tiêu chuẩn
• Vật liệu: nhôm (phổ biến, kinh tế) hoặc đồng (hiệu suất cao hơn 20-30%)

Khi thiết kế hệ thống liquid cooling cho cold plate, cần tính tổng tổn hao từ TẤT CẢ module trên cùng mạch làm mát — không chỉ module nguồn mà còn các axis module.

Thông Số Kỹ Thuật Chi Tiết và Điều Kiện Vận Hành

Đặc tính điện:

• Công suất liên tục: 30kW
• Công suất đỉnh: 60kW
• Công suất lắp đặt: 31.1kW
• DC bus voltage: 750VDC (cố định, điều khiển bởi active front end)
• DC link capacitance: 825µF
• Điện áp đầu vào: 3×220-480VAC ±10%
• Tần số switching: 5kHz (mặc định) hoặc 10kHz (cấu hình)
• Regenerative: Có (hoàn trả năng lượng phanh về lưới)
• PFC: Có (Power Factor >0.99)

Đặc tính vật lý:

• Kích thước (W×H×D): 106.5×317×212mm
• Trọng lượng: 4.5kg
• Số slot: 2
• Kiểu lắp: Cold Plate (tấm làm mát phía sau)

Bảo vệ và an toàn:

• Dòng inrush: 67A (cần xem xét khi thiết kế CB đầu vào)
• Thời gian giữa 2 lần đóng nguồn: >300 giây (lâu hơn passive!)
• Cầu chì: 132A gG hoặc CB 110A
• Short circuit protection: có (qua firmware IGBT)
• Overvoltage DC bus: có (ngưỡng >800VDC)
• Undervoltage DC bus: có (ngưỡng <600VDC)

Derating chi tiết:

– Tại 55°C: 30 − 10×0.56 = 24.4kW

– Tại 60°C: 30 − 15×0.56 = 21.6kW

– Tại 25°C: 30 − 19×0.43 = 21.83kW

– Tại 35°C: 30 − 29×0.43 = 17.53kW

– Tại 45°C: 30 − 39×0.43 = 13.23kW

• 5kHz cold plate: công suất giảm 0.56kW cho mỗi °C trên 45°C
• 10kHz cold plate: công suất giảm 0.43kW cho mỗi °C trên 6°C

Điều kiện môi trường:

• Nhiệt độ vận hành: theo derating curve (không có giới hạn cứng như passive)
• Độ ẩm: 5-95% RH, không ngưng tụ
• Độ cao: <1000m (derating thêm trên 1000m)
• Rung: theo EN 60721-3-3, Class 3M4
