8BVP0220HW00.000-1 B&R — Module Nguồn ACOPOSmulti Active 15kW Wall Mount

8BVP0220HW00.000-1 — Nguồn chủ động 15 kW kiểu treo tường

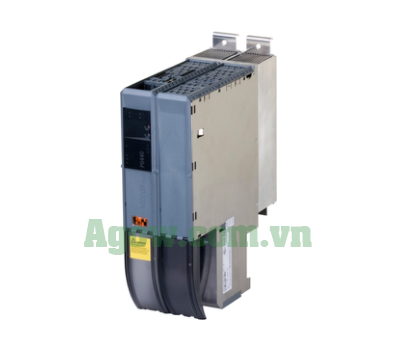

8BVP0220HW00.000-1 là phiên bản wall mount của module nguồn chủ động 15 kW dòng ACOPOSmulti. Module có đầy đủ tính năng của bản HC (regeneration + PFC + DC bus 750V), nhưng lắp hoàn toàn bên trong tủ điện — không cần gia công cutout hay cold plate.

Với trọng lượng 5.2 kg và chiều sâu 263 mm (sâu hơn bản HC 51 mm), module treo trực tiếp lên panel bằng vít. Toàn bộ nhiệt tỏa trong tủ — đây là điểm cần tính toán kỹ khi thiết kế hệ thống cooling.

Phù hợp cho:

• Dự án cần triển khai nhanh — không chờ gia công cold plate (tiết kiệm 1-2 tuần lead time cơ khí)
• Tủ điện đặt trong phòng máy có điều hòa (ambient ≤ 30°C)
• Hệ thống pilot/prototype cần linh hoạt thay đổi layout
• Nhà máy có sẵn hệ thống quạt tủ hoặc heat exchanger

Lưu ý: Ở switching frequency 10 kHz, module bắt đầu derating từ 31°C ambient — nếu xưởng nóng, nên cân nhắc bản HC hoặc giảm xuống 5 kHz.

Tính toán nhiệt tủ điện khi dùng 8BVP0220HW wall mount

Đây là phần quan trọng nhất khi chọn wall mount cho module active 15 kW — vì lượng nhiệt tỏa lớn hơn đáng kể so với passive 4 kW.

Công thức tổn hao nhiệt

Tại switching frequency 5 kHz:

P_loss = [0.28 × P² + 7.9 × P + 40] W

Tại switching frequency 10 kHz: tổn hao tăng thêm 15-20% so với 5 kHz.

Yêu cầu cooling tủ

182 W ở full load — con số này gấp 3 lần passive 4 kW (57 W). Kỹ sư cần tính tổng heat load trong tủ:

Tổng heat load = P_loss (nguồn) + P_loss (inverters) + P_loss (PLC/IO) + nhiệt dây dẫn

Nguyên tắc chọn giải pháp cooling:

Derating theo nhiệt độ

• 5 kHz: Không derating đến 55°C — thoải mái cho hầu hết ứng dụng
• 10 kHz: Derating 0.27 kW/K bắt đầu từ 31°C ambient

Ví dụ: Ở 40°C ambient + 10 kHz → giảm 0.27 × 9 = 2.4 kW → công suất thực tế còn 12.6 kW. Nếu cần full 15 kW ở 40°C, phải chuyển về 5 kHz hoặc dùng bản HC.

Thông số kỹ thuật 8BVP0220HW00.000-1

So sánh 8BVP0220HW vs 8BVP0220HC — Wall Mount vs Cold Plate

Cùng module active 15 kW, cùng tính năng điện — khác nhau ở cách tản nhiệt và hệ quả thiết kế tủ:

Chọn HW khi:

• Phòng máy có sẵn điều hòa, ambient ổn định < 30°C
• Switching frequency 5 kHz là đủ (không cần 10 kHz)
• Cần lắp nhanh, prototype, hoặc chưa xác định layout cuối cùng
• Tủ đủ sâu (> 400 mm chiều sâu usable)

Chọn HC khi:

• Xưởng nóng > 35°C hoặc tủ kín IP54
• Cần full 15 kW liên tục ở 10 kHz switching
• Tủ điện nhỏ, không gian hạn chế (HC nông hơn 51 mm)
• Chạy 24/7 — muốn giảm rủi ro quá nhiệt dài hạn

Phụ kiện bắt buộc: Line Filter 8BVF và Regen Choke 8BVR

Khác với passive (8B0P), module active bắt buộc có phụ kiện bên ngoài để hoạt động an toàn:

8BVF — External Line Filter

• Chức năng: Lọc EMC cho dòng regeneration đẩy ngược về lưới
• Vị trí: Lắp giữa lưới AC và module nguồn
• Chuẩn EMC: Đạt C3 theo EN 61800-3 (muốn C2 cần thêm filter bổ sung)
• Khoảng cách cable: Max 3 m unshielded giữa filter và module

8BVR — Regeneration Choke

• Chức năng: Hạn chế dòng ngắn mạch và dao động khi hoàn trả năng lượng về lưới
• Vị trí: Lắp giữa line filter và module nguồn (nối tiếp)
• Bắt buộc: Không có choke → module từ chối regenerate (bảo vệ an toàn)

Sơ đồ kết nối

`

Lưới 3φ → CB → 8BVF (filter) → 8BVR (choke) → 8BVP0220HW → DC bus → Inverters

`

Terminal: Tiết diện dây 0.5–16 mm² (AWG 20–6). Moment xiết connector: 1.2 Nm.

Chi phí tham khảo: Bộ 8BVF + 8BVR chiếm khoảng 25-30% tổng giá module nguồn. Tuy nhiên, tiết kiệm được braking resistor + chi phí cooling cho braking resistor — nên tổng chi phí gần tương đương.

Mua 8BVP0220HW00.000-1 tại AGOW — hỗ trợ thiết kế hệ thống

Mã đặt hàng: 8BVP0220HW00.000-1

Checklist đặt hàng:

• [ ] 8BVP0220HW00.000-1 — module nguồn chính
• [ ] 8BVF line filter (mã theo công suất)
• [ ] 8BVR regen choke (mã theo công suất)
• [ ] Quạt tủ hoặc heat exchanger (nếu ambient > 25°C)
• [ ] Terminal covers cho connector 67A inrush

AGOW Automation hỗ trợ toàn diện:

• Tính toán nhiệt tủ: từ heat load → chọn giải pháp cooling cụ thể
• So sánh TCO: wall mount + cooling vs cold plate — tư vấn phương án kinh tế nhất
• Sizing inverter module: ghép 8BVP0220HW với bao nhiêu inverter, plug-in nào

📞 Gọi ngay để được kỹ sư AGOW tư vấn sizing và báo giá trọn bộ.
