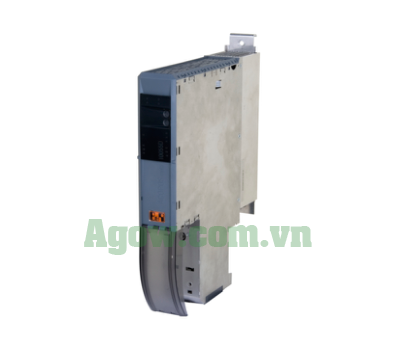

8B0C0320HW00.000-1 B&R — Module Nguồn Phụ Trợ ACOPOSmulti 800W 24VDC 32A Wall Mount

Tổng quan 8B0C0320HW00.000-1 — Nguồn phụ 800W wall mount cho tủ điện servo

8B0C0320HW00.000-1 là module nguồn phụ (auxiliary supply) công suất 800W dạng wall mount trong hệ ACOPOSmulti của B&R. Module chuyển đổi DC bus 750 VDC thành 24 VDC/32A liên tục, cấp nguồn cho toàn bộ thiết bị phụ trợ: holding brake servo, encoder, resolver, cảm biến và relay.

Phiên bản wall mount (mã HW) khác với cold plate (mã HC) ở phương pháp tản nhiệt: toàn bộ module nằm bên trong tủ điện, nhiệt tỏa trực tiếp vào không gian tủ thay vì đẩy ra ngoài qua tấm kim loại. Điều này đơn giản hóa lắp đặt nhưng đặt ra bài toán quản lý nhiệt mà kỹ sư thiết kế tủ phải giải quyết.

Với kích thước 53×317×263 mm và trọng lượng khoảng 3 kg, module chiếm 1 slot trên backplane ACOPOSmulti. Dòng peak 42A trong 4 giây cho phép xử lý tải đột biến khi nhiều brake kích hoạt đồng thời (emergency stop toàn hệ thống).

Lưu ý bắt buộc: Khi hệ thống sử dụng nguồn chính active (8BVP), module 8B0C là bắt buộc — hệ thống không hoạt động nếu thiếu. Với nguồn passive (8B0P), 8B0C là tùy chọn và có thể thay bằng PSU 24V bên ngoài.

Bài toán nhiệt — 80W tỏa trong tủ khi full load và cách tính thermal budget

Đây là vấn đề cốt lõi khi chọn wall mount cho module 800W. Không giống bản cold plate đẩy nhiệt ra ngoài, bản HW giữ toàn bộ năng lượng tổn hao bên trong tủ.

Bảng power dissipation theo tải

Ở standby, module vẫn tỏa 22W do mạch điều khiển nội bộ và quạt (nếu có). Con số 80W ở full load tương đương một bóng đèn sợi đốt — không lớn nếu đứng một mình, nhưng cộng dồn với servo drive, PLC, biến tần khác trong tủ thì đáng kể.

Công thức tính tổng heat load tủ

`

Q_total = Q_8B0C + Q_power_supply + Q_inverter + Q_PLC + Q_other

`

Ví dụ hệ thống 6 trục servo:

• 8B0C0320HW (full load): 80 W
• 8BVP power supply 15kW: 350 W
• 6× ACOPOSmulti inverter: 6 × 45 W = 270 W
• PLC + I/O: 30 W
• Tổng: 730 W cần tản ra khỏi tủ

Quy đổi sang cooling requirement

• 730 W = 2,490 BTU/h
• Tủ Rittal AE 1200×800×300 (kín IP54): cần bộ cooling unit ≥ 800W capacity (có headroom)
• Tủ có quạt lọc IP42: cần lưu lượng gió ≥ 150 m³/h (với delta T = 15°C)

Khi nào 80W trở thành vấn đề?

• Tủ nhỏ (<600mm rộng) không có quạt → nhiệt tích lũy nhanh
• Ambient xưởng > 40°C (khu vực gần lò, khuôn ép nóng)
• Nhiều nguồn nhiệt khác trong cùng tủ (VFD lớn, resistor)
• Tủ đặt ngoài trời, phơi nắng trực tiếp

Trong các trường hợp trên, nên cân nhắc bản cold plate 8B0C0320HC00.000-1 (đẩy nhiệt ra ngoài, không ảnh hưởng thermal budget tủ).

Thông số kỹ thuật chi tiết 8B0C0320HW00.000-1

Ghi chú về depth: Bản wall mount sâu 263 mm (so với cold plate 212 mm) vì tích hợp thêm cánh tản nhiệt phía sau thay vì dựa vào cold plate bên ngoài.

So sánh HW vs HC cho dòng 8B0C 800W — tiêu chí lựa chọn thực tế

Cả hai phiên bản có cùng thông số điện (800W, 32A, 42A peak, DC bus 260-800V). Sự khác biệt nằm ở cơ khí và nhiệt:

Chọn HW khi:

• Tủ điện đủ rộng (≥800mm) và có hệ thống cooling sẵn
• Phòng điều khiển có điều hòa (ambient ≤ 30°C ổn định)
• Cần lắp đặt nhanh, không muốn gia công panel
• Ngân sách cơ khí hạn chế
• Hệ thống lab, prototype, R&D bench

Chọn HC khi:

• Tủ nhỏ, kín IP54+ không có quạt
• Ambient xưởng cao (>35°C)
• Muốn giảm thermal budget tủ tối đa
• Hệ thống production chạy 24/7 cần margin nhiệt lớn
• Đã có tấm cold plate sẵn cho các module khác

Hướng dẫn lắp đặt wall mount — tối ưu luồng khí trong tủ

Vị trí lắp tối ưu

Module 8B0C nên đặt ở vùng giữa hoặc trên của tủ — không đặt sát đáy. Lý do: không khí nóng bốc lên trên, nếu module ở dưới thì nhiệt tỏa ra bị các thiết bị phía trên hấp thụ, tạo hiệu ứng domino nhiệt.

Thứ tự ưu tiên từ dưới lên:

• Terminal block, relay (tỏa nhiệt thấp)
• PLC, I/O module (tỏa 5-15W)
• 8B0C auxiliary supply (tỏa 22-80W)
• Power supply 8B0P/8BVP (tỏa nhiều nhất)
• Khoảng trống thoát khí → quạt hút phía trên

Khoảng cách bắt buộc

• Trên/dưới module: 100 mm cho luồng khí đối lưu
• Hai bên (nếu không trên backplane): 50 mm
• Phía sau đến panel tủ: 30 mm tối thiểu
• Không đặt module sát biến tần lớn hoặc braking resistor

Đấu nối

Module cắm trực tiếp vào backplane ACOPOSmulti — DC bus input và 24V output đều qua connector backplane. Không cần đấu dây riêng cho đầu vào. Đầu ra 24V phân phối qua bus bar hoặc terminal block riêng.

Kiểm tra nhiệt sau lắp đặt

Sau khi chạy hệ thống ở full load 2 giờ, đo nhiệt độ:

• Bề mặt module: không vượt 70°C
• Không khí phía trên module (cách 50mm): không vượt ambient + 20°C
• Nếu vượt → cần bổ sung quạt hoặc xem xét chuyển sang bản HC

Đặt hàng 8B0C0320HW00.000-1 — AGOW Automation

Mã đặt hàng: 8B0C0320HW00.000-1

Các phiên bản cùng họ để so sánh:

Bắt buộc kèm theo khi dùng nguồn active: Nếu power supply là 8BVP (bất kỳ model), phải có 8B0C. Không có 8B0C, hệ thống 8BVP sẽ không khởi động được.

Không bắt buộc khi dùng nguồn passive: Nếu power supply là 8B0P, module 8B0C là tùy chọn. Có thể dùng PSU 24V thông thường (Meanwell, Phoenix Contact) cấp nguồn cho brake và encoder.

AGOW Automation hỗ trợ kỹ thuật chuyên sâu:

• Tính toán thermal budget tủ điện khi dùng wall mount
• So sánh chi phí HW vs HC cho dự án cụ thể
• Sizing tổng dòng 24V: brake + encoder + sensor
• Thiết kế layout tủ tối ưu luồng khí cho module ACOPOSmulti
• Báo giá nhanh, vận chuyển toàn quốc

Liên hệ AGOW để được kỹ sư tư vấn thiết kế hệ thống.
