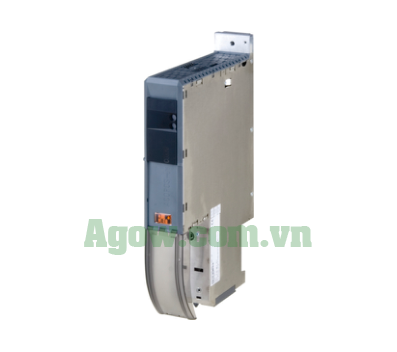

8B0C0320HC00.000-1 B&R — Module Nguồn Phụ Trợ ACOPOSmulti 800W 24VDC 32A Cold Plate

Giải Pháp Nguồn Phụ Trợ Cold Plate 800W Cho Hệ Thống Servo Công Suất Lớn

Khi hệ thống ACOPOSmulti mở rộng lên 5 trục, 8 trục hoặc thậm chí 10 trục trở lên, nhu cầu dòng 24VDC cho encoder, mạch điều khiển và thiết bị phụ trợ tăng vượt khả năng của các module wall mount thông thường. Module nguồn phụ trợ 8B0C0320HC00.000-1 được thiết kế đặc biệt cho phân khúc heavy-duty này với dòng liên tục 32A và dòng đỉnh 42A — gấp đôi dòng của phiên bản wall mount cùng công suất.

Ký hiệu HC trong tên sản phẩm cho biết đây là phiên bản Cold Plate — phương pháp tản nhiệt thông qua tấm kim loại dẫn nhiệt thay vì đối lưu không khí. Cách tiếp cận này mang lại hai lợi thế then chốt: thứ nhất, khả năng tản nhiệt hiệu quả hơn cho phép module duy trì công suất toàn tải mà không bị giảm định mức (derating) ở nhiệt độ cao; thứ hai, module không cần khoảng trống lớn xung quanh cho luồng không khí, cho phép bố trí dày đặc hơn trong tủ điện.

Với kích thước 53×317×212mm — thấp hơn 51mm so với phiên bản wall mount — và trọng lượng chỉ 2.5kg, module 8B0C0320HC00.000-1 được tối ưu cho mật độ lắp đặt cao. Chiều sâu giảm 51mm có ý nghĩa quan trọng khi tổng hợp nhiều module trên cùng cold plate trong tủ điện compact.

Như mọi module thuộc dòng 8B0C, đây là bộ nguồn chủ động (active PSU) và BẮT BUỘC phải hoạt động cùng module cấp nguồn bus DC 8BVP. Quy tắc này không có ngoại lệ — bất kể số lượng module 8B0C trong hệ thống, 8BVP phải có mặt để cung cấp bus DC 750VDC cho toàn bộ cụm.

Tản Nhiệt Cold Plate — Nguyên Lý Hoạt Động và Ưu Thế Trong Ứng Dụng Đa Trục

Phương pháp cold plate (tấm lạnh) khác biệt hoàn toàn so với tản nhiệt đối lưu truyền thống. Module 8B0C0320HC00.000-1 được gắn trực tiếp mặt đáy kim loại lên một tấm nhôm hoặc đồng có khả năng dẫn nhiệt cao. Nhiệt từ linh kiện công suất bên trong truyền qua vỏ module xuống cold plate, sau đó được phân tán ra môi trường thông qua diện tích bề mặt lớn của tấm hoặc hệ thống làm mát chất lỏng tuần hoàn qua cold plate.

Dữ liệu power dissipation cho thấy hiệu quả của thiết kế:

• 0% tải: 22W tản nhiệt (tổn hao không tải)
• 50% tải: 35W tản nhiệt
• 100% tải: 80W tản nhiệt

So sánh với phiên bản wall mount 800W (8B0C0160HW00.A01-1): 25W/36W/70W. Module cold plate tản nhiều hơn ở full load (80W vs 70W) vì nó vận hành ở dòng cao hơn (32A vs 16A ở điện áp khác), nhưng hệ thống cold plate xử lý mức tản nhiệt này hiệu quả hơn nhiều so với đối lưu tự nhiên.

Đặc biệt, module 8B0C0320HC00.000-1 không bị derating khi nhiệt độ vượt 40 độ C. Đây là thông số quan trọng trong môi trường nhà máy nhiệt đới như Việt Nam, nơi nhiệt độ tủ điện thường xuyên vượt 40 độ C vào mùa nóng. Module wall mount thông thường phải giảm công suất (derating) ở nhiệt độ cao, nhưng nhờ hiệu suất tản nhiệt vượt trội của cold plate, phiên bản HC duy trì 100% công suất trong toàn dải hoạt động 5-40 độ C.

Dải nhiệt độ vận hành 5-40 độ C kết hợp với khả năng hoạt động ở độ cao tối đa 4000m, cấp bảo vệ IP20 — phù hợp cho cả nhà máy ở đồng bằng lẫn cơ sở sản xuất ở vùng cao.

Thông Số Kỹ Thuật Toàn Diện 8B0C0320HC00.000-1

Điện dung bus DC 220nF thể hiện khả năng lọc nhiễu và ổn định điện áp bus nội bộ. Giá trị này đủ để xử lý các xung nhiễu ngắn trên bus DC mà không gây dao động điện áp đầu ra, đồng thời không quá lớn để gây dòng nạp đột biến khi khởi động.

Dòng đỉnh 42A trong 4 giây vượt trội đáng kể so với mọi phiên bản wall mount (tối đa 21A). Khả năng này cho phép xử lý các tình huống khởi động đồng thời nhiều trục hoặc cấp nguồn encoder cho toàn bộ hệ thống đa trục trong phase power-on.

So Sánh Cold Plate (HC) và Wall Mount (HW) — Khi Nào Dùng Kiểu Nào

Hai kiểu lắp đặt HC và HW đại diện cho hai triết lý thiết kế tủ điện khác nhau. Việc lựa chọn đúng giữa chúng ảnh hưởng trực tiếp đến hiệu suất nhiệt, mật độ lắp đặt và chi phí tổng thể.

Cold Plate (HC) — 8B0C0320HC00.000-1:

• Dòng liên tục: 32A (24VDC)
• Dòng đỉnh: 42A
• Tản nhiệt qua tiếp xúc cơ học với tấm lạnh
• Không cần khoảng trống cho đối lưu không khí
• Không derating trên 40 độ C
• Kích thước nhỏ hơn (212mm sâu vs 263mm)
• Nhẹ hơn (2.5kg vs 3-3.2kg)
• Yêu cầu: cold plate chất lượng cao, keo tản nhiệt, ốc gắn chính xác

Wall Mount (HW) — 8B0C0160HW00.000/001/A01:

• Dòng liên tục: 16A (24VDC hoặc 42VDC tùy phiên bản)
• Dòng đỉnh: 21A
• Tản nhiệt qua đối lưu tự nhiên hoặc quạt cưỡng bức
• Cần khoảng trống xung quanh cho luồng khí
• Có thể bị derating ở nhiệt độ cao
• Lắp đặt đơn giản hơn (vít gắn tường hoặc ray DIN)

Khi nào chọn Cold Plate HC:

• Hệ thống 5 trục trở lên cần tổng dòng 24V trên 16A
• Môi trường nhiệt độ cao, tủ điện kín không quạt
• Thiết kế tủ compact với mật độ module cao
• Yêu cầu tin cậy cao, không muốn phụ thuộc quạt tản nhiệt
• Dự án dài hạn cần duy trì 100% công suất suốt vòng đời

Khi nào Wall Mount HW là đủ:

• Hệ thống 1-4 trục nhỏ với tổng dòng dưới 16A
• Tủ điện có không gian rộng và hệ thống thông gió tốt
• Dự án retrofit không có sẵn cold plate
• Ngân sách hạn chế, muốn đơn giản hóa lắp đặt

Sizing Module 8B0C0320HC00.000-1 Cho Hệ Thống 5 Đến 10 Trục Servo

Tính toán nhu cầu nguồn 24VDC trong hệ thống đa trục ACOPOSmulti là bước thiết yếu để xác định số lượng module 8B0C0320HC00.000-1 cần thiết. Dưới đây là phương pháp sizing thực tế cho hệ thống 5-10 trục.

Các thành phần tiêu thụ nguồn 24VDC trong hệ thống servo:

• Encoder mỗi trục: khoảng 0.2-0.5A tùy loại (hiperface, EnDat, resolvers)
• Mạch logic controller mỗi module servo: 0.3-0.8A
• Phanh giữ 24V mỗi trục (nếu có): 0.5-2A
• I/O module tích hợp: 0.1-0.3A mỗi module
• Quạt làm mát (nếu dùng): 0.2-0.5A

Ví dụ tính toán cho hệ thống 8 trục:

• 8 encoder (EnDat): 8 × 0.3A = 2.4A
• 8 module servo logic: 8 × 0.5A = 4.0A
• 6 phanh giữ 24V (6 trục có phanh): 6 × 1.2A = 7.2A
• 4 module I/O: 4 × 0.2A = 0.8A
• Tổng dòng liên tục: 14.4A
• Hệ số an toàn 1.25: 14.4 × 1.25 = 18A

Với 18A liên tục, một module 8B0C0320HC00.000-1 (32A liên tục) đáp ứng thoải mái. Còn dư 14A margin cho mở rộng tương lai hoặc xử lý peak khi khởi động.

Dòng đỉnh khi khởi động (tất cả phanh nhả đồng thời): 6 × 1.2A × 3 (inrush factor) = 21.6A thêm vào tải liên tục khác = khoảng 29A — vẫn nằm trong giới hạn 42A peak (<4s).

Ví dụ cho hệ thống 10 trục, tải nặng:

• 10 encoder: 10 × 0.4A = 4.0A
• 10 module servo: 10 × 0.6A = 6.0A
• 10 phanh 24V (motor lớn): 10 × 1.8A = 18.0A
• 6 module I/O: 6 × 0.25A = 1.5A
• Tổng liên tục: 29.5A
• Hệ số an toàn 1.25: 29.5 × 1.25 = 36.9A

Trường hợp này vượt 32A liên tục của một module. Giải pháp: sử dụng 2 module 8B0C0320HC00.000-1 phân tải, hoặc xem xét giảm tải phanh bằng cách dùng chế độ nhả phanh tuần tự thay vì đồng thời.

Quy tắc ngón cái: 1 module 8B0C0320HC00.000-1 phục vụ tốt cho 5-8 trục servo cỡ trung (motor 1-5kW). Hệ thống 9-10 trục lớn nên cân nhắc 2 module hoặc đánh giá lại profile dòng thực tế qua phần mềm Automation Studio.

Đặt Mua 8B0C0320HC00.000-1 và Tư Vấn Thiết Kế Hệ Thống tại AGOW

AGOW Automation phân phối chính hãng module nguồn cold plate 8B0C0320HC00.000-1 của B&R tại thị trường Việt Nam. Sản phẩm được nhập khẩu trực tiếp với đầy đủ chứng nhận chất lượng và bảo hành từ nhà sản xuất.

Thông tin đặt hàng:

• Mã sản phẩm: 8B0C0320HC00.000-1
• Loại: Cold Plate, 800W, 32A liên tục
• YÊU CẦU BẮT BUỘC: Module 8BVP phải có trong hệ thống để cung cấp bus DC
• Phụ kiện đi kèm nên đặt: keo tản nhiệt chuyên dụng, ốc gắn cold plate theo spec B&R

Khi đặt hàng module cold plate, AGOW khuyến nghị đặt đồng thời:

• Cold plate nhôm đúc theo kích thước tủ điện (AGOW hỗ trợ thiết kế custom)
• Thermal paste hoặc thermal pad phù hợp với bề mặt tiếp xúc module
• Ốc vít và đệm lò xo đảm bảo áp lực tiếp xúc đồng đều

Dịch vụ kỹ thuật chuyên sâu cho dự án đa trục:

• Sizing toàn bộ hệ thống nguồn: tính toán số lượng 8B0C cần thiết dựa trên cấu hình trục thực tế
• Thiết kế layout cold plate: bố trí module tối ưu về nhiệt, cân bằng phân bố nhiệt trên toàn tấm
• Mô phỏng nhiệt: dự báo nhiệt độ hoạt động dựa trên profile tải thực tế
• Commissioning hỗ trợ: đội ngũ kỹ sư AGOW đồng hành trong giai đoạn vận hành thử
• Training vận hành: đào tạo nhân viên bảo trì về quy trình kiểm tra, thay thế module cold plate

AGOW có kinh nghiệm triển khai hệ thống ACOPOSmulti cold plate trong ngành công nghiệp ô tô, gia công kim loại tấm, dây chuyền lắp ráp linh kiện điện tử và máy công cụ CNC đa trục. Liên hệ để nhận báo giá và timeline giao hàng cho dự án của bạn.
