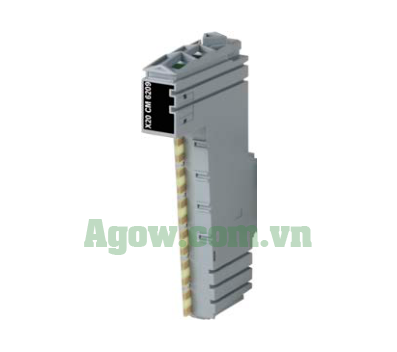

X20CM6209 B&R — Module Mảng Diode Bảo Vệ X20 System

Module X20CM6209 thuộc dòng X20 System của B&R Automation là giải pháp mảng diode với 6 diode Schottky độc lập, hoạt động ở điện áp định mức 24 VDC và dòng điện 1 A mỗi diode (manual, trang 2). Thiết kế không kết nối X2X Link, module này hoạt động như một module giả lập, lý tưởng để sử dụng làm diode tự do (freewheeling) hoặc diode tách rời (decoupling) trong các ứng dụng điều khiển công nghiệp. Với kích thước nhỏ gọn 12.5 mm và khả năng lắp đặt linh hoạt, X20CM6209 đáp ứng nhu cầu bảo vệ mạch và quản lý dòng điện hiệu quả (manual, trang 2).

Lợi ích nổi bật của X20CM6209

Thiết kế diode Schottky hiệu quả

Sử dụng 6 diode Schottky, module cung cấp hiệu suất cao với điện áp ngược 40 V và dòng định mức 1 A mỗi diode (manual, trang 2). Loại diode này giảm tổn hao năng lượng, phù hợp cho các ứng dụng cần phản ứng nhanh như bảo vệ mạch điều khiển.

Linh hoạt trong ứng dụng

X20CM6209 có thể hoạt động như diode tự do để triệt tiêu xung ngược hoặc diode tách rời để ngăn chặn dòng ngược trong hệ thống (manual, trang 1). Thiết kế tiềm năng độc lập cho phép sử dụng linh hoạt trong nhiều cấu hình mạch điện.

Độ bền môi trường

Module hoạt động ổn định ở độ ẩm 5-95% không ngưng tụ và nhiệt độ từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), đạt độ bảo vệ IP20 theo EN 60529 (manual, trang 2). Chứng nhận CE, ATEX, UL đảm bảo khả năng hoạt động trong môi trường công nghiệp khắc nghiệt (manual, trang 2).

Ứng dụng thực tế của X20CM6209

Bảo vệ mạch điều khiển

Module được dùng làm diode tự do để bảo vệ các linh kiện như relay hoặc động cơ khỏi xung ngược, đặc biệt trong các hệ thống điều khiển 24 VDC (manual, trang 1).

Tách rời nguồn điện

X20CM6209 hỗ trợ tách rời nguồn điện trong các hệ thống phức tạp, ngăn chặn nhiễu giữa các mạch, phù hợp cho dây chuyền sản xuất hoặc thiết bị tự động hóa (manual, trang 1).

Thông tin kỹ thuật chi tiết

Thông số diode

Module gồm 6 diode Schottky, điện áp định mức 24 VDC, dòng tối đa 1 A mỗi diode, điện áp ngược 40 V (manual, trang 2). Tổng dòng cộng dồn phụ thuộc vào nhiệt độ môi trường, cần tham khảo biểu đồ giảm tải (manual, trang 4).

Điều kiện vận hành

Hoạt động ở độ ẩm 5-95% không ngưng tụ, nhiệt độ lưu trữ -40°C đến 85°C. Lắp đặt ngang hoạt động tối đa 60°C, lắp dọc tối đa 50°C, giảm 0.5°C mỗi 100 m trên mực nước biển từ 2000 m (manual, trang 2).

Phụ kiện yêu cầu

Cần bus module X20BM11 hoặc X20BM15 và terminal X20TB12 (12-pin), đặt mua riêng (manual, trang 2).

Hướng dẫn cài đặt và vận hành

Lắp đặt module

Sử dụng terminal X20TB12 để kết nối 6 diode với nguồn 24 VDC và tải. Đảm bảo hướng lắp ngang hoặc dọc phù hợp với nhiệt độ môi trường (manual, trang 2).

Vận hành an toàn

Kiểm tra tổng dòng cộng dồn theo biểu đồ giảm tải để tránh vượt ngưỡng nhiệt độ. Module không tiêu thụ điện từ bus hoặc I/O nội bộ (manual, trang 2).

Thông tin đặt hàng

Mã sản phẩm

• X20CM6209 – Module mảng diode, 6 diode Schottky, 24 VDC, 1 A (manual, trang 2).
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết

Bus module X20BM11/X20BM15, terminal X20TB12 (manual, trang 2).

Câu hỏi thường gặp về X20CM6209

Module X20CM6209 có chức năng gì?

Cung cấp 6 diode Schottky làm diode tự do hoặc tách rời, bảo vệ mạch và quản lý dòng (manual, trang 1).

Dòng tối đa mỗi diode là bao nhiêu?

1 A tại 24 VDC, tổng dòng phụ thuộc nhiệt độ (manual, trang 2).

Có cần kết nối X2X Link không?

Không, module hoạt động như dummy module, không kết nối X2X Link (manual, trang 1).

Mua X20CM6209 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng.
