Module I/O Tín Hiệu Số X67DM1321.L12

Module X67DM1321.L12 thuộc dòng X67 System của B&R Automation là giải pháp tối ưu cho các hệ thống tự động hóa cần sự linh hoạt trong cấu hình kênh số. Với 16 kênh có thể tùy chỉnh thành đầu vào (sink) hoặc đầu ra (source), module này thay thế hiệu quả các bộ phân phối thụ động (manual, trang 1). Sản phẩm tích hợp 2 kênh đếm bổ sung và khả năng giám sát từng kênh đầu ra, đảm bảo độ tin cậy cao trong các ứng dụng công nghiệp như điều khiển thiết bị và giám sát hệ thống.

Lợi ích nổi bật của X67DM1321.L12

Cấu hình linh hoạt và thay thế bộ phân phối

Module cung cấp 16 kênh số, mỗi kênh có thể cấu hình thành đầu vào hoặc đầu ra qua thanh ghi ConfigIOMask (manual, trang 12). Với khả năng này, X67DM1321.L12 thay thế các bộ phân phối thụ động, giảm độ phức tạp trong hệ thống và tối ưu hóa không gian lắp đặt. Điều này đặc biệt hữu ích trong các ứng dụng cần tích hợp nhiều thiết bị trong không gian hạn chế.

Giám sát và chẩn đoán từng kênh

Tất cả các đầu ra đều được giám sát riêng lẻ với độ trễ 10 ms, phát hiện ngắn mạch hoặc quá tải qua LED trạng thái và phần mềm (manual, trang 3). Trạng thái kênh được đọc qua thanh ghi StatusDigitalOutput, giúp xử lý lỗi nhanh chóng và tăng độ an toàn cho hệ thống (manual, trang 16). Tính năng này đảm bảo vận hành ổn định trong các môi trường công nghiệp khắc nghiệt.

Hiệu suất cao với kênh đếm

Module tích hợp 2 kênh đếm (input 2 và 4) với tần số tối đa 48 MHz, hỗ trợ chế độ đếm sự kiện hoặc đo cổng (gate measurement), phù hợp cho các ứng dụng yêu cầu đo lường chính xác (manual, trang 13). Thời gian cập nhật I/O tối thiểu chỉ 150 µs khi không lọc, mang lại hiệu suất vượt trội trong các hệ thống điều khiển thời gian thực (manual, trang 19).

Ứng dụng thực tế của X67DM1321.L12

Điều khiển và giám sát thiết bị

Với 16 kênh đầu ra 0.5 A và tổng dòng định mức 8 A, module phù hợp để điều khiển relay, đèn báo hoặc các thiết bị 24 VDC trong sản xuất (manual, trang 3). Khả năng giám sát hở mạch và ngắn mạch đảm bảo hoạt động ổn định trong các ngành cơ khí, chế biến gỗ hoặc sản xuất linh kiện điện tử, nơi độ tin cậy là yếu tố then chốt.

Hệ thống tự động hóa phân tán

X67DM1321.L12 kết nối qua X2X Link với cáp M12, hỗ trợ lắp đặt phân tán trong dây chuyền sản xuất tự động (manual, trang 5). Tính năng này lý tưởng cho các ngành đóng gói, nhựa và bán dẫn, nơi cần điều khiển từ xa hiệu quả. Module giúp giảm thời gian cài đặt và tăng tính linh hoạt trong thiết kế hệ thống.

Thông tin kỹ thuật chi tiết

Đầu vào và đầu ra

Module hỗ trợ 16 kênh số 24 VDC, đầu vào sink, đầu ra source với FET tích cực, dòng định mức 0.5 A/kênh, tổng dòng 8 A (manual, trang 3). Độ trễ chuyển mạch <400 µs, tần số tối đa 100 Hz cho tải thuần trở, và điện áp hãm 50 VDC khi ngắt tải cảm (manual, trang 3). Điện áp cách ly kênh-bus 500 V hiệu dụng, không cách ly giữa các kênh (manual, trang 3).

Chức năng đếm và lọc

Hai kênh đếm hỗ trợ tần số từ 187.5 kHz đến 48 MHz, độ dài xung tối thiểu 20 µs, khoảng nghỉ giữa các xung ≥100 µs (manual, trang 3). Bộ lọc đầu vào cấu hình từ 0.2 ms đến 25 ms qua thanh ghi ConfigOutput03, giảm nhiễu hiệu quả với bước 200 µs (manual, trang 13). Chế độ đo cổng chỉ hỗ trợ một kênh tại một thời điểm, với kết quả tối đa 0xFFFF (manual, trang 13).

Tiêu thụ điện và bảo vệ

Công suất tiêu thụ X2X Link 0.75 W, dòng rò khi tắt 5 µA, bảo vệ ngắn mạch với dòng đỉnh <12 A (manual, trang 3). Điện áp dư <0.3 V tại dòng định mức, thời gian bật lại sau quá tải khoảng 10 ms tùy nhiệt độ module (manual, trang 3). Các tính năng này đảm bảo hiệu suất năng lượng tối ưu và độ bền lâu dài.

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Module hoạt động ở nhiệt độ từ -25°C đến 60°C (lắp bất kỳ hướng nào), giảm 0.5°C mỗi 100 m trên 2000 m (manual, trang 3). Độ bảo vệ IP đạt chuẩn EN 60529, phù hợp với các điều kiện công nghiệp tiêu chuẩn. Người dùng cần đảm bảo thông thoáng để tránh quá nhiệt khi vận hành liên tục.

Kết nối và lắp đặt

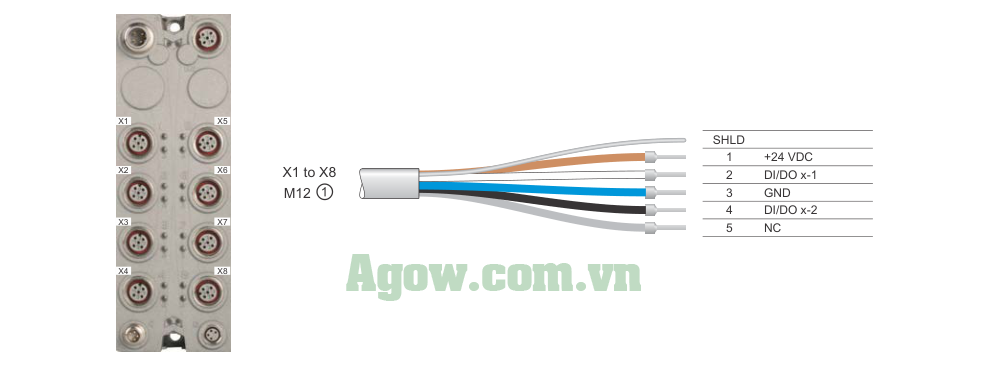

Sử dụng cáp M12 để kết nối X2X Link, với 8 cổng I/O (X1-X8) loại A-keyed (manual, trang 5-6). Nguồn I/O 24 VDC kết nối qua cổng 4+2 inch, cần siết lực tối đa 0.6 Nm cho M12 và 0.4 Nm cho M8 để đảm bảo an toàn (manual, trang 3). Kiểm tra kỹ đấu nối để tránh lỗi nguồn hoặc hở mạch.

Thông tin đặt hàng

Mã sản phẩm

X67DM1321.L12 – Module số linh hoạt, 16 kênh đầu vào/đầu ra, 24 VDC, 0.5 A/kênh, 2 kênh đếm (manual, trang 1).

• Mã sản phẩm: X67DM1321.L12
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp M12 (X67CA0A41.xxxx thẳng hoặc X67CA0A51.xxxx góc) cho kết nối X2X Link và I/O (manual, trang 6).

Câu hỏi thường gặp về X67DM1321.L12

Module X67DM1321.L12 hỗ trợ bao nhiêu kênh?

Hỗ trợ 16 kênh số, có thể cấu hình thành đầu vào hoặc đầu ra, kèm 2 kênh đếm (manual, trang 1).

Thời gian cập nhật I/O tối thiểu là bao nhiêu?

150 µs khi không lọc, 200 µs khi lọc, và 250 µs ở chế độ đếm (manual, trang 19).

Làm sao để cấu hình bộ lọc đầu vào?

Sử dụng thanh ghi ConfigOutput03, điều chỉnh từ 0.2 ms đến 25 ms qua phần mềm (manual, trang 13).

Mua X67DM1321.L12 ở đâu tại Việt Nam?

Liên hệ Agow Automation – nhà phân phối chính thức của B&R Automation để đặt hàng nhanh chóng.
