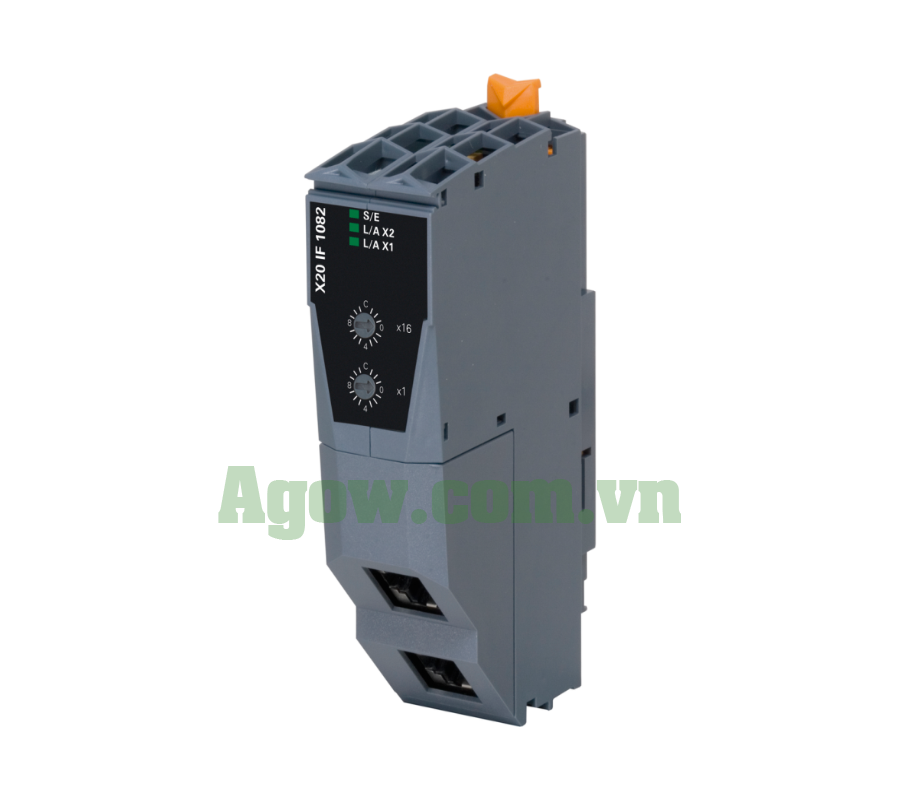

X20IF1082 B&R — Module Giao Tiếp X20 POWERLINK V2 Hub 2 Cổng RJ45

Module X20IF1082 thuộc dòng X20 System của B&R Automation, được thiết kế để mở rộng khả năng giao tiếp cho các bộ điều khiển X20. Với 1 giao diện POWERLINK tích hợp hub 2 cổng RJ45, module hỗ trợ cả chế độ managing node (MN) và controlled node (CN), cùng tính năng dự phòng vòng (ring redundancy) (manual, trang 3). Đây là giải pháp mạnh mẽ cho các hệ thống yêu cầu truyền dữ liệu thời gian thực qua Fast Ethernet, phù hợp với các ứng dụng tự động hóa phức tạp (manual, trang 10).

Lợi ích nổi bật của X20IF1082

Hiệu suất thời gian thực

X20IF1082 sử dụng POWERLINK – giao thức Fast Ethernet với đặc tính thời gian thực cứng, hỗ trợ truyền dữ liệu cyclic (PDO) và acyclic (SDO) theo chuẩn CANopen (manual, trang 10). Hub 2 cổng RJ45 cho phép kết nối daisy-chain dễ dàng, tối ưu hóa cấu hình mạng (manual, trang 3).

Dự phòng mạng đáng tin cậy

Tính năng ring redundancy cho phép truyền dữ liệu hai chiều khi xảy ra lỗi node hoặc đường truyền, đảm bảo liên tục hoạt động trong các hệ thống quan trọng (manual, trang 10). Module hoạt động ổn định trong khoảng nhiệt độ -25°C đến 60°C, đạt chứng nhận CE, UKCA, ATEX Zone 2 (manual, trang 4).

Tiết kiệm năng lượng

Với công suất tiêu thụ chỉ 2 W (manual, trang 4), X20IF1082 mang lại hiệu suất cao mà vẫn tiết kiệm năng lượng, phù hợp cho các hệ thống tự động hóa quy mô lớn khi tích hợp với PLC X20.

Ứng dụng thực tế của X20IF1082

Hệ thống mạng công nghiệp

X20IF1082 lý tưởng cho kết nối mạng POWERLINK trong dây chuyền sản xuất, như ngành ô tô hoặc chế tạo máy, nhờ hub 2 cổng và khả năng dự phòng vòng (manual, trang 10).

Tự động hóa thời gian thực

Module hỗ trợ điều khiển và giám sát trong nhà máy thông minh, tận dụng POWERLINK để đảm bảo truyền dữ liệu nhanh chóng và chính xác giữa các node (manual, trang 3).

Thông tin kỹ thuật chi tiết

Giao diện POWERLINK

Giao diện POWERLINK với 2 cổng RJ45, pinout: RXD (pin 1-2), TXD (pin 3, 6), yêu cầu cáp X20CA0E61.xxx (manual, trang 9). Hỗ trợ cả POWERLINK V1 và V2, cấu hình node number qua công tắc hoặc Automation Studio (manual, trang 8).

Chẩn đoán trạng thái

LED S/E (xanh/đỏ) hiển thị trạng thái module và lỗi mạng: xanh sáng (hoạt động bình thường), đỏ sáng (lỗi hệ thống), nhấp nháy báo lỗi cụ thể (manual, trang 6-7). Công tắc node number hỗ trợ MN (0xF0) hoặc CN (0x01-0xEF) trong POWERLINK V2 (manual, trang 8).

Điều kiện môi trường

Nhiệt độ hoạt động -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ -40°C đến 85°C, độ ẩm 5-95% không ngưng tụ (manual, trang 5). Đạt chuẩn ATEX Zone 2 và IP20 (manual, trang 4).

Hướng dẫn cài đặt và vận hành

Cấu hình firmware

Module được cài sẵn firmware, tự động cập nhật qua Automation Studio. Nâng cấp firmware thực hiện qua hardware upgrade theo Automation Help (manual, trang 11).

Kết nối POWERLINK

Sử dụng cáp X20CA0E61.xxx kết nối 2 cổng RJ45, cài đặt node number qua công tắc (0x00: MN trong V1, 0xF0: MN trong V2) hoặc Automation Studio (manual, trang 8-9).

Thông tin đặt hàng

Mã sản phẩm

X20IF1082 – Module giao tiếp, 1 POWERLINK, hub 2 cổng, dự phòng vòng (manual, trang 3).

• Mã sản phẩm: X20IF1082
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện tùy chọn

Cáp POWERLINK/Ethernet: X20CA0E61.xxx (0.2-20 m) hoặc X20CA0E81.xxx (20 m trở lên) (manual, trang 3).

Câu hỏi thường gặp về X20IF1082

X20IF1082 hỗ trợ giao thức nào?

POWERLINK với khả năng thời gian thực, tương thích CANopen (manual, trang 10).

Tính năng dự phòng vòng hoạt động ra sao?

Truyền dữ liệu hai chiều khi có lỗi, được quản lý bởi ring manager trong mạng vòng (manual, trang 10).

Làm sao cấu hình node number?

Dùng công tắc (0x01-0xEF cho CN, 0xF0 cho MN trong V2) hoặc Automation Studio (manual, trang 8).

Mua X20IF1082 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
