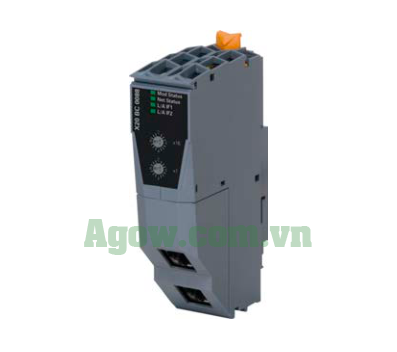

X20BC0088 B&R — Module Bus Controller Ethernet Modbus TCP

Module X20BC0088 thuộc dòng X20 System của B&R Automation là bộ điều khiển bus EtherNet/IP, kết nối X2X Link I/O nodes qua Ethernet với chuẩn mở từ ODVA (datasheet, trang 1). Tích hợp switch 2 cổng RJ45, hỗ trợ DHCP/BOOTP, chu kỳ fieldbus tối thiểu 1 ms và dữ liệu I/O tối đa 511 bytes (in/out), module này tương thích với X20IF10D1-1 hoặc hệ thống EtherNet/IP scanner bên thứ ba (datasheet, trang 1). Cấu hình tự động hoặc thủ công qua Automation Studio V4.3 trở lên, không hỗ trợ Device Level Ring (DLR) (datasheet, trang 1).

Lợi ích nổi bật của X20BC0088

Hiệu suất Ethernet tối ưu

Chu kỳ fieldbus 1 ms, dữ liệu I/O 511 bytes (in/out), switch 2 cổng giảm chi phí đi dây, hỗ trợ autonegotiation và Auto-MDI/MDIX (datasheet, trang 1, 2).

Cấu hình linh hoạt

Tự động cấu hình I/O hoặc thủ công qua Automation Studio, hỗ trợ DHCP/BOOTP và configuration assembly từ scanner (datasheet, trang 1).

Độ bền cao

Hoạt động ở -25°C đến 60°C (ngang), đạt chứng nhận CE, UKCA, ATEX Zone 2, UL, phù hợp môi trường công nghiệp (datasheet, trang 3).

Ứng dụng thực tế của X20BC0088

Quản lý I/O trong sản xuất

Module kết nối X2X Link I/O nodes qua EtherNet/IP, lý tưởng cho dây chuyền sản xuất với cấu hình tự động hoặc scanner (datasheet, trang 1).

Tích hợp hệ thống công nghiệp

Tương thích với hệ thống EtherNet/IP scanner bên thứ ba, phù hợp cho tự động hóa nhà máy nhờ băng thông I/O lớn (datasheet, trang 1).

Thông tin kỹ thuật chi tiết

Giao thức và hiệu suất

EtherNet/IP, 2x RJ45 (switch), tốc độ 10/100 Mbit/s, chu kỳ fieldbus 1 ms, dữ liệu I/O 511 bytes (in/out), không hỗ trợ DLR (datasheet, trang 1, 2).

Chẩn đoán và LED trạng thái

LED báo module status, bus function, network status qua màu và nháy (chi tiết thiếu trong datasheet, tham chiếu X20 user’s manual) (datasheet, trang 3).

Điều kiện môi trường

Nhiệt độ hoạt động: -25°C đến 60°C (ngang), -25°C đến 50°C (dọc); lưu trữ/vận chuyển: -40°C đến 85°C; độ ẩm: 5-95% không ngưng tụ; IP20 (datasheet, trang 3).

Phụ kiện yêu cầu

Bus base X20BB80, power supply X20PS9400/X20PS9402, terminal block X20TB12 (datasheet, trang 2).

Hướng dẫn cài đặt và vận hành

Cấu hình địa chỉ IP

Switch 0x00 (IP flash/DHCP), 0x01-0x7F (192.168.100.1-127), 0x80-0xEF (DHCP, hostname “breipXXX”), 0xFF (mặc định 192.168.100.1), áp dụng sau restart (datasheet, trang 4-5).

Kết nối Ethernet

Dùng 2x RJ45 (RXD/TXD), dài tối đa 100 m, tham khảo X20 user’s manual, hỗ trợ half/full duplex (datasheet, trang 4).

Lưu IP vào flash

Dùng EtherNet/IP (TCP/IP object, class 0xF5, attr. 3 = 0) hoặc Telnet, áp dụng sau restart (datasheet, trang 5).

Thông tin đặt hàng

Mã sản phẩm

X20BC0088 – Bus controller EtherNet/IP, 2x RJ45, tối đa 511 bytes I/O (datasheet, trang 2).

• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus base X20BB80, power supply X20PS9400/X20PS9402, terminal block X20TB12 (datasheet, trang 2).

Câu hỏi thường gặp về X20BC0088

X20BC0088 hỗ trợ giao thức nào?

EtherNet/IP, chuẩn mở từ ODVA dựa trên CIP (datasheet, trang 1).

DLR là gì và X20BC0088 có hỗ trợ không?

Device Level Ring tăng khả năng dự phòng mạng, nhưng X20BC0088 không hỗ trợ (datasheet, trang 1).

Làm sao để gán IP tự động?

Switch 0x80-0xEF, dùng DHCP, truy vấn bằng ping “breipXXX” (datasheet, trang 5).

Dung lượng I/O tối đa là bao nhiêu?

511 bytes đầu vào và 511 bytes đầu ra, chu kỳ tối thiểu 1 ms (datasheet, trang 1).

Mua X20BC0088 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
