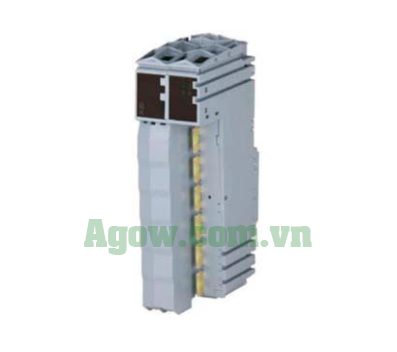

X20CM4810 B&R — Module Đo & Phân Tích Độ Rung X20 4 Kênh IEPE 24-bit 51.5kHz

Module X20CM4810 thuộc dòng X20 System của B&R Automation là thiết bị chuyên dụng cho đo lường rung động và phân tích giám sát tình trạng máy móc. Với 4 đầu vào analog IEPE, tần số lấy mẫu 51.5625 kHz và độ phân giải 24-bit (manual, trang 7), module này tích hợp các thuật toán xử lý tín hiệu như bộ lọc cao/thấp, tạo đường bao và biến đổi Fourier nhanh (FFT). Được thiết kế để giảm tải cho bus và CPU nhờ tính toán nội bộ, X20CM4810 phù hợp cho các ứng dụng công nghiệp yêu cầu độ chính xác cao với tần số tối đa 10 kHz và độ phân giải tần số dưới 63 mHz (manual, trang 7).

Lợi ích nổi bật của X20CM4810

Đo lường rung động chính xác

Module cung cấp 4 kênh đầu vào IEPE với nguồn dòng không đổi riêng biệt, hỗ trợ cảm biến rung 100 mV/g (manual, trang 15). Tần số lấy mẫu 51.5625 kHz và độ phân giải 24-bit đảm bảo thu thập dữ liệu chi tiết, phù hợp cho phân tích dao động phức tạp (manual, trang 7).

Phân tích tín hiệu tích hợp

X20CM4810 tích hợp bộ lọc cấu hình, tạo đường bao và FFT, cho phép đánh giá tín hiệu tức thời với băng tần tùy chỉnh (manual, trang 25). Tính năng Flatstream truyền giá trị đặc trưng mỗi 300 ms giúp giám sát liên tục mà không làm quá tải hệ thống (manual, trang 16).

Độ bền môi trường

Phiên bản X20cCM4810 có lớp phủ bảo vệ chống ngưng tụ và khí ăn mòn, hoạt động ở độ ẩm 5-95% (X20CM4810) hoặc lên đến 100% (X20cCM4810) không ngưng tụ (manual, trang 10). Module đạt chứng nhận CE, ATEX, UL, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt (manual, trang 9).

Ứng dụng thực tế của X20CM4810

Giám sát tình trạng máy móc

Module lý tưởng cho việc phát hiện hư hỏng như mất cân bằng, lệch trục, hỏng vòng bi hoặc bánh răng trong các hệ thống quạt, bơm và hộp số (manual, trang 127-149). Các giá trị đặc trưng như RMS, Crest Factor, Kurtosis hỗ trợ phân tích chi tiết (manual, trang 41).

Phân tích dao động thời gian thực

Với khả năng tải dữ liệu thời gian và tần số qua Flatstream, X20CM4810 phù hợp cho các ứng dụng tối ưu hóa quy trình như dây chuyền sản xuất hoặc hệ thống giám sát rung động tốc độ cao (manual, trang 67).

Thông tin kỹ thuật chi tiết

Đầu vào và xử lý tín hiệu

Module có 4 kênh IEPE, cách ly kênh-bus 500 Veff, điện áp định mức 24 VDC ±20% (manual, trang 9). Tích hợp bộ lọc cao/thấp, FFT và tính toán RMS, Peak, Iso10816 tự động, giảm tải CPU (manual, trang 31).

Điều kiện vận hành

Hoạt động ở độ ẩm 5-95% (X20CM4810) hoặc 100% (X20cCM4810), nhiệt độ môi trường cần giảm tải công suất trên 45°C (lắp ngang) hoặc 35°C (lắp dọc) (manual, trang 11-13). Thời gian ổn định tín hiệu khoảng 30-60 giây tùy độ nhạy cảm biến (manual, trang 14).

Phụ kiện yêu cầu

Cần bus module X20BM31 và terminal X20TB12 (12-pin), đặt mua riêng (manual, trang 10). Cảm biến OACS100A.00-1 hoặc OACS100A.90-1 (100 mV/g) được khuyến nghị (manual, trang 164).

Hướng dẫn cài đặt và vận hành

Cài đặt cảm biến

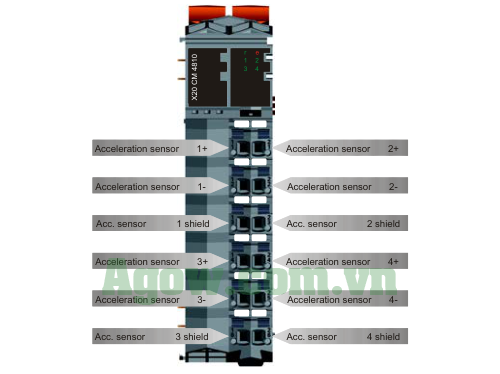

Sử dụng cảm biến IEPE 100 mV/g, kết nối qua cáp M12 với terminal X20TB12. Khi môi trường có nhiễu EMC cao, kết hợp che chắn qua terminal và bus module (manual, trang 11).

Vận hành an toàn

Đảm bảo nhiệt độ môi trường không vượt ngưỡng để tránh giảm tải. Cấu hình độ nhạy cảm biến qua Automation Studio nếu dùng Function model 0 (manual, trang 15).

Thông tin đặt hàng

Mã sản phẩm

• X20CM4810 – Module đo rung, 4 kênh IEPE, 24-bit, 51.5625 kHz (manual, trang 8).
• X20cCM4810 – Phiên bản phủ bảo vệ (manual, trang 8).
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết

Bus module X20BM31, terminal X20TB12, cảm biến OACS100A.x0-1 (manual, trang 10, 164).

Câu hỏi thường gặp về X20CM4810

Module X20CM4810 dùng để làm gì?

Đo lường rung động và phân tích giám sát tình trạng với 4 kênh IEPE, FFT, Flatstream (manual, trang 7).

Tần số lấy mẫu tối đa là bao nhiêu?

51.5625 kHz, độ phân giải 24-bit (manual, trang 7).

Làm sao để kết nối cảm biến?

Dùng cáp M12 với terminal X20TB12, hỗ trợ cảm biến IEPE 100 mV/g (manual, trang 169).

Mua X20CM4810 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng.
