Module Đo Nhiệt Độ X67AT1402

Module X67AT1402 thuộc dòng X67 System của B&R Automation là thiết bị đo nhiệt độ chuyên dụng, hỗ trợ 4 đầu vào thermocouple loại J, K, N, R, S với độ phân giải 0.1°C (manual, trang 10). Sản phẩm tích hợp bù nhiệt đầu nối (terminal temperature compensation) và bộ lọc tín hiệu cấu hình được, đảm bảo đo lường chính xác trong các ứng dụng công nghiệp. Với khả năng giám sát tín hiệu và giới hạn vận hành, X67AT1402 là lựa chọn tối ưu cho hệ thống PLC và giám sát nhiệt độ trong sản xuất.

Lợi ích nổi bật của X67AT1402

Đo lường chính xác với bù nhiệt

Module hỗ trợ 4 đầu vào thermocouple với phạm vi đo rộng, ví dụ loại K từ -270°C đến 1372°C (manual, trang 10). Tính năng bù nhiệt đầu nối tích hợp qua cảm biến Pt1000 (X67AC9A02) đảm bảo sai số nhiệt độ đầu nối chỉ ±2°C sau 10 phút (manual, trang 6), phù hợp cho các ứng dụng yêu cầu độ chính xác cao.

Giám sát và linh hoạt

X67AT1402 giám sát tín hiệu đầu vào với các trạng thái như hở mạch (0x7FFF), vượt giới hạn trên/dưới (0x7FFF/0x8001) (manual, trang 11). Người dùng có thể cấu hình bộ lọc từ 50 Hz đến 500 Hz (manual, trang 11), tối ưu thời gian chuyển đổi từ 21 ms đến 75 ms mỗi kênh (manual, trang 12), tăng hiệu suất trong hệ thống lớn.

Độ bền và tiết kiệm

Hoạt động ổn định từ -25°C đến 60°C, cách ly kênh-bus 500V hiệu dụng (manual, trang 6), module phù hợp với môi trường công nghiệp khắc nghiệt. Công suất tiêu thụ thấp nhờ thiết kế tối ưu, kết nối qua X2X Link với cáp M12 (manual, trang 7), giảm chi phí vận hành.

Ứng dụng thực tế của X67AT1402

Giám sát nhiệt độ trong sản xuất

Với khả năng đo chính xác từ -270°C đến 1768°C (tùy loại thermocouple), X67AT1402 lý tưởng cho ngành luyện kim, nhựa, hoặc thực phẩm, nơi cần theo dõi nhiệt độ lò nung hoặc máy ép (manual, trang 10).

Hệ thống tự động hóa

Tích hợp với PLC B&R qua CAN I/O (1 slot), module hỗ trợ điều khiển nhiệt độ trong dây chuyền sản xuất tự động như đóng gói hoặc lắp ráp linh kiện điện tử (manual, trang 12). Tính năng tắt kênh không dùng giúp giảm thời gian cập nhật I/O, tối ưu hiệu suất.

Thông tin kỹ thuật chi tiết

Đầu vào và bộ lọc

Hỗ trợ 4 đầu vào thermocouple, phạm vi đo từ -50°C (loại R/S) đến 1768°C (loại S) (manual, trang 10). Bộ lọc cấu hình từ 50 Hz (20 ms) đến 500 Hz (2 ms), độ phân giải từ 10-bit đến 16-bit (manual, trang 11). Thời gian chuyển đổi 62 ms mỗi kênh với bộ lọc 50 Hz, cộng thêm 62 ms cho đo nhiệt độ đầu nối (manual, trang 6).

Giám sát và sai số

Sai số tối đa tại 25°C từ ±0.024% (loại J) đến ±0.088% (loại S), độ trôi offset từ 0.0024%/°C đến 0.0089%/°C (manual, trang 6). Độ suy giảm nhiễu chung >70 dB tại 50 Hz, giám sát hở mạch và nguồn I/O qua phần mềm (manual, trang 11).

Phụ kiện yêu cầu

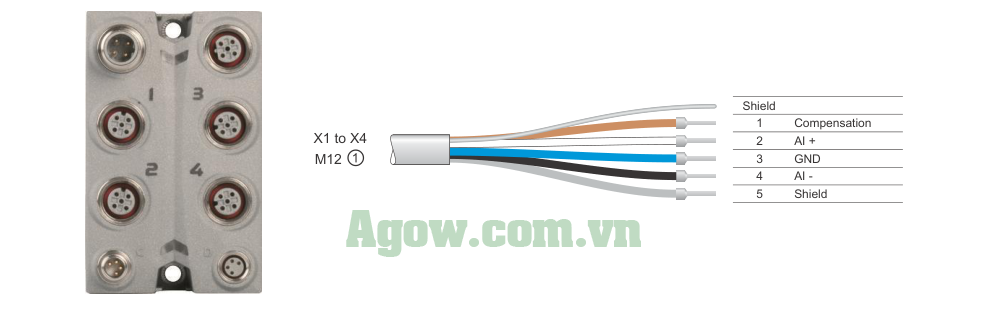

Cần cáp cảm biến M12 (X67CA0A41.xxxx hoặc X67CA0A51.xxxx) và đầu nối nguồn M8 (manual, trang 8). Cảm biến Pt1000 (X67AC9A02) cần cho bù nhiệt, đặt mua riêng (manual, trang 10).

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Nhiệt độ hoạt động từ -25°C đến 60°C, lắp ngang hoặc dọc, giảm 0.5°C mỗi 100m trên 2000m (manual, trang 6). Lưu trữ từ -40°C đến 85°C, đảm bảo thông thoáng để tối ưu hiệu suất.

Kết nối an toàn

Sử dụng cáp M12 cho X2X Link và M8 cho nguồn 24 VDC (tối đa 8A) (manual, trang 8). Đấu nối đúng cực qua đầu nối C (đực) và D (cái) để tránh lỗi nguồn, có bảo vệ ngược cực (manual, trang 9).

Thông tin đặt hàng

Mã sản phẩm

X67AT1402 – Module đo nhiệt độ, 4 đầu vào thermocouple J, K, N, R, S, độ phân giải 0.1°C (manual, trang 3).

• Mã sản phẩm: X67AT1402
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp M12 (X67CA0A41.xxxx/X67CA0A51.xxxx) và đầu nối Pt1000 (X67AC9A02) cho bù nhiệt (manual, trang 8, 10).

Câu hỏi thường gặp về X67AT1402

X67AT1402 hỗ trợ loại cảm biến nào?

Thermocouple J, K, N, R, S với phạm vi đo từ -270°C đến 1768°C (manual, trang 10).

Thời gian chuyển đổi là bao nhiêu?

62 ms mỗi kênh với bộ lọc 50 Hz, cộng 62 ms cho đo nhiệt độ đầu nối (manual, trang 6).

Làm sao để giảm nhiễu tín hiệu?

Cấu hình bộ lọc từ 50 Hz đến 500 Hz qua phần mềm (manual, trang 11).

Mua X67AT1402 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
