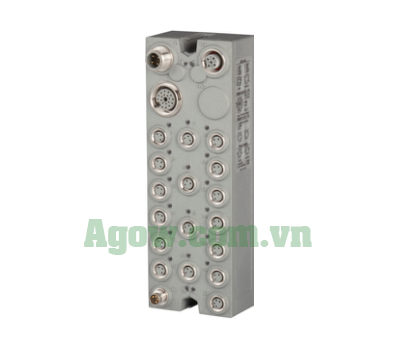

Module Điều Khiển Van Số X67DV1311.L08

Module X67DV1311.L08 thuộc dòng X67 System của B&R Automation là thiết bị chuyên dụng để điều khiển van terminal với công nghệ đa chân (multi-pin). Với 16 đầu ra số 24 VDC, dòng định mức 0.1 A và 16 đầu vào phản hồi qua kết nối M8, module này đảm bảo vận hành chính xác và an toàn trong các hệ thống tự động hóa (manual, trang 1). Được thiết kế với khả năng giám sát ngắn mạch, quá tải và điện áp nguồn I/O, X67DV1311.L08 là lựa chọn tối ưu cho các ứng dụng công nghiệp đòi hỏi độ bền và hiệu suất cao.

Lợi ích nổi bật của X67DV1311.L08

Điều khiển van chính xác

Module hỗ trợ 16 đầu ra số để điều khiển van terminal qua kết nối M16 19-pin, với dòng tối đa 0.1 A mỗi kênh và tổng dòng 1.6 A (manual, trang 2). Tín hiệu đầu ra được giám sát liên tục, phát hiện ngắn mạch hoặc quá tải qua LED và phần mềm, đảm bảo hoạt động ổn định (manual, trang 9).

Phản hồi nhanh với đầu vào số

16 đầu vào số M8, 3-pin, tuân theo chuẩn EN 61131-2 Type 1, có bộ lọc đầu vào cấu hình từ 0 đến 25 ms (manual, trang 2, 10). Độ trễ chuyển đổi thấp (<100 µs cho 0→1, <150 µs cho 1→0) giúp module phản hồi nhanh trong các ứng dụng thời gian thực (manual, trang 2).

Độ bền và giám sát thông minh

Với chứng nhận CE, UL, ATEX Zone 2, và HazLoc Class I Division 2, module hoạt động trong nhiệt độ 0 đến 60°C, đạt chuẩn IP67 (manual, trang 2). Tính năng giám sát điện áp nguồn I/O (18-30 VDC) cảnh báo vượt ngưỡng qua thanh ghi trạng thái, tăng độ tin cậy (manual, trang 15).

Ứng dụng thực tế của X67DV1311.L08

Điều khiển van trong sản xuất

Module lý tưởng cho các hệ thống van khí nén hoặc thủy lực trong dây chuyền sản xuất, như ngành đóng gói, chế biến thực phẩm hoặc lắp ráp ô tô, nhờ kết nối đa chân đơn giản và hiệu quả (manual, trang 9).

Giám sát thiết bị công nghiệp

16 đầu vào phản hồi cho phép theo dõi trạng thái van hoặc cảm biến, tích hợp dễ dàng với PLC B&R qua X2X Link (M12, B-coded), hỗ trợ giám sát thời gian thực trong nhà máy thông minh (manual, trang 4).

Thông tin kỹ thuật chi tiết

Đầu ra và đầu vào

16 đầu ra số FET mạch nguồn, điện áp 24 VDC trừ áp dư (<0.1 V tại 0.1 A), dòng tối đa 0.1 A/kênh, tổng 1.6 A (manual, trang 2). 16 đầu vào số, điện áp 1000 VDC, dòng 4.4 mA tại 24 VDC, ngưỡng chuyển đổi 15 V (cao), nguồn cảm biến 0.5 A (manual, trang 2).

Giám sát và bảo vệ

Bảo vệ nhiệt khi quá dòng hoặc ngắn mạch, tự động bật lại sau 10 ms (manual, trang 2). Giám sát trạng thái đầu ra qua hai thanh ghi (1-8 và 9-16), giá trị 0 (không lỗi) hoặc 1 (ngắn mạch/quá tải) (manual, trang 14-15). Điện áp nguồn I/O 18-30 VDC, bảo vệ ngược cực (manual, trang 2).

Kết nối và hiệu suất

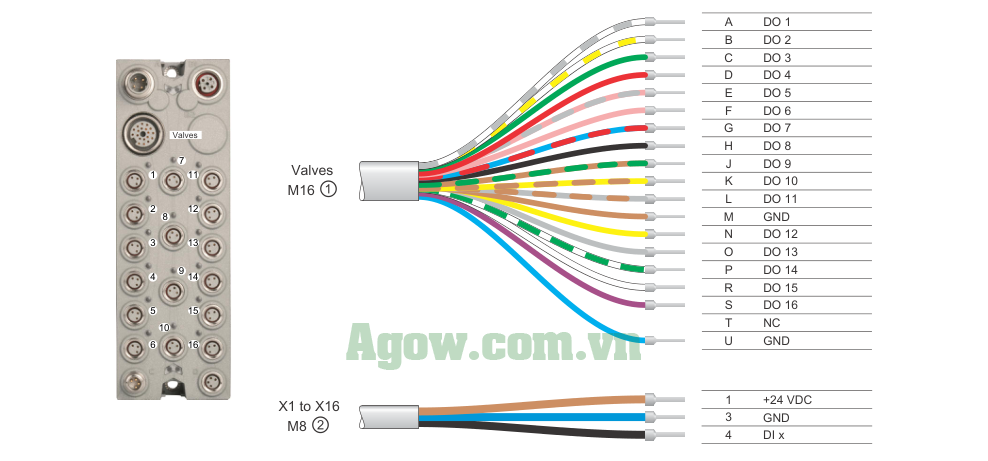

Kết nối X2X Link (M12), đầu ra van (M16, 19-pin), đầu vào (16x M8), nguồn I/O (M8, 4-pin) (manual, trang 2). Công suất tiêu thụ: 1.3 W (I/O nội bộ), 0.75 W (X2X Link) (manual, trang 2). Chu kỳ tối thiểu 150 µs (không lọc) hoặc 200 µs (có lọc) (manual, trang 16).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ hoạt động 0 đến 60°C, lưu trữ -40°C đến 85°C, không giới hạn dưới 2000m, giảm 0.5°C mỗi 100m trên 2000m (manual, trang 3). Đạt IP67, phù hợp môi trường bụi và ẩm (manual, trang 2).

Lắp đặt kết nối

Sử dụng cáp X2X Link M12 và cáp van M16 (ví dụ: BSM19-E01-3/S90 từ TURCK), nguồn I/O qua M8 (tối đa 8 A) (manual, trang 4-6). Đảm bảo mô-men xoắn: M8 (0.4 Nm), M12 (0.6 Nm), M16 (1.0 Nm) (manual, trang 3).

Thông tin đặt hàng

Mã sản phẩm

X67DV1311.L08 – Module điều khiển van, 16 đầu ra 24 VDC, 0.1 A, 16 đầu vào phản hồi (manual, trang 1).

• Mã sản phẩm: X67DV1311.L08
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp X2X Link (M12), cáp van (M16), cáp cảm biến M8 (X67CA0D40.xxxx hoặc X67CA0D50.xxxx) (manual, trang 5). Tham khảo thêm trong X67 system user’s manual (manual, trang 1).

Câu hỏi thường gặp về X67DV1311.L08

Module điều khiển bao nhiêu van?

16 van qua kết nối M16 đa chân, dòng tối đa 0.1 A/kênh (manual, trang 2).

Làm sao để giám sát lỗi?

Dùng LED và phần mềm đọc trạng thái ngắn mạch/quá tải (manual, trang 9, 14-15).

Bộ lọc đầu vào cấu hình thế nào?

Từ 0 đến 25 ms, bước 100 µs, tối ưu qua Automation Studio (manual, trang 10).

Mua X67DV1311.L08 ở đâu tại Việt Nam?

Liên hệ Agow Automation – nhà phân phối chính hãng B&R để đặt hàng nhanh chóng.
