Module Điều Khiển Động Cơ PWM X20MM2436

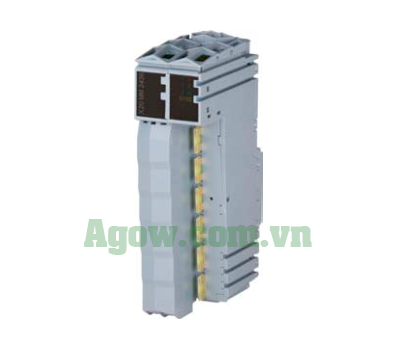

Module X20MM2436 thuộc dòng X20 System của B&R Automation là giải pháp tiên tiến để điều khiển 2 động cơ DC với điện áp định mức từ 24 đến 39 VDC ±25% và dòng tối đa 3 A (manual, trang 1). Sản phẩm tích hợp 4 đầu vào số có thể hoạt động như bộ đếm gia tăng (incremental counter), hỗ trợ nhiều chế độ vận hành như PWM tiêu chuẩn, chế độ dòng điện và SuperVibe (manual, trang 10). Phiên bản X20cMM2436 được phủ lớp bảo vệ chống ngưng tụ và khí ăn mòn, phù hợp với môi trường khắc nghiệt như nhà máy hóa chất (manual, trang 1). Module kết nối qua terminal X20TB12, mang lại sự linh hoạt trong các hệ thống tự động hóa công nghiệp.

Lợi ích nổi bật của X20MM2436 và X20cMM2436

Điều khiển linh hoạt và chính xác

Module cung cấp 2 kênh PWM với tần số từ 15 Hz đến 50 kHz, độ phân giải thời gian 16-bit (tối thiểu 20 µs), hỗ trợ điều khiển động cơ DC và tải cảm chính xác (manual, trang 10, 21). Các chế độ như Frequency mode và SuperVibe cho phép tùy chỉnh tần số và chu kỳ làm việc, đáp ứng nhiều ứng dụng khác nhau (manual, trang 11).

Tích hợp bộ đếm đa năng

Với 4 đầu vào số, X20MM2436 hỗ trợ các loại bộ đếm như AB, ABR, sự kiện, đo chu kỳ và cổng (manual, trang 10). Tần số đầu vào tối đa 4 MHz, evaluation 4x, phù hợp cho các ứng dụng giám sát vị trí hoặc tốc độ (manual, trang 19-20).

Độ bền và bảo vệ cao

Module tự động tắt khi vượt ngưỡng điện áp (18-50 V), dòng điện hoặc nhiệt độ, đảm bảo an toàn cho hệ thống (manual, trang 13). Phiên bản X20cMM2436 chịu được ngưng tụ 100%, khởi động từ -40°C, lý tưởng cho môi trường ẩm ướt (manual, trang 1). Nhiệt độ hoạt động từ 25 đến 50°C (lắp ngang), đạt chuẩn IP20 (manual, trang 4).

Ứng dụng thực tế của X20MM2436 và X20cMM2436

Điều khiển động cơ trong sản xuất

X20MM2436 phù hợp để điều khiển động cơ DC trong dây chuyền sản xuất như máy đóng gói, băng tải hoặc robot công nghiệp (manual, trang 1). Chế độ valve control với dithering ngăn van bị kẹt, tối ưu cho hệ thống thủy lực (manual, trang 12).

Tự động hóa môi trường khắc nghiệt

Phiên bản coated X20cMM2436 hoạt động ổn định trong nhà máy hóa chất, thực phẩm hoặc nơi có độ ẩm cao nhờ lớp phủ bảo vệ (manual, trang 1). Tích hợp với PLC B&R qua bus X20, module đảm bảo hiệu suất cao trong các hệ thống giám sát và điều khiển.

Thông tin kỹ thuật chi tiết

Đầu ra PWM và bộ đếm

2 kênh PWM, điện áp 24-39 VDC ±25%, dòng định mức 3 A, tối đa 3.5 A trong 2 giây (manual, trang 8). Đầu vào số 24 VDC, tần số tối đa 4 MHz, cách ly kênh-bus 500 V hiệu dụng (manual, trang 4, 19). Hỗ trợ cấu hình dither cho van với biên độ và tần số tùy chỉnh (manual, trang 12).

Điều kiện môi trường

Hoạt động từ 25 đến 50°C (lắp ngang), giảm 0.5°C mỗi 100m trên 2000m (manual, trang 4). X20cMM2436 chịu ngưng tụ 100%, lưu trữ từ -40 đến 85°C, phù hợp môi trường khắc nghiệt (manual, trang 1).

Phụ kiện yêu cầu

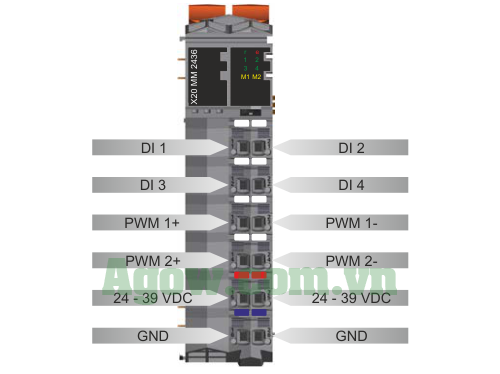

Cần bus module X20BM11/X20BM15 (hoặc X20cBM11 cho coated) và terminal X20TB12 (12-pin), đặt mua riêng (manual, trang 4).

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Nhiệt độ hoạt động từ 25 đến 50°C, tránh làm mát cưỡng bức trong tủ kín để bảo vệ lớp phủ của X20cMM2436 (manual, trang 1). Lưu trữ từ -40 đến 85°C, độ ẩm 5-95% không ngưng tụ (manual, trang 4).

Kết nối an toàn

Sử dụng dây tiết diện tối thiểu 0.75 mm² cho đầu ra động cơ, kết nối qua terminal X20TB12, đảm bảo nguồn 24-39 VDC ổn định (manual, trang 5). Cần cầu chì 10 A slow-blow để bảo vệ nguồn (manual, trang 4).

Thông tin đặt hàng

Mã sản phẩm

• X20MM2436 – Module PWM, 2 kênh điều khiển động cơ DC, 24-39 VDC, 3 A (manual, trang 1).
• X20cMM2436 – Phiên bản phủ bảo vệ, 2 kênh PWM, 24-39 VDC, 3 A (manual, trang 1).
• Mã sản phẩm: X20MM2436, X20cMM2436
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM11/X20BM15 (hoặc X20cBM11 cho coated) và terminal X20TB12 (manual, trang 4).

Câu hỏi thường gặp về X20MM2436 và X20cMM2436

Module hỗ trợ chế độ vận hành nào?

PWM tiêu chuẩn, chế độ dòng điện, Frequency mode và SuperVibe (manual, trang 10-11).

X20cMM2436 có gì khác X20MM2436?

Có lớp phủ chống ngưng tụ và khí ăn mòn, khởi động từ -40°C (manual, trang 1).

Khi nào module tự động tắt?

Khi vượt ngưỡng điện áp (18-50 V), dòng điện hoặc nhiệt độ (manual, trang 13).

Mua X20MM2436 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
