X20MM3332 B&R — Module Điều Khiển Động Cơ DC Full-Bridge X20 24VDC

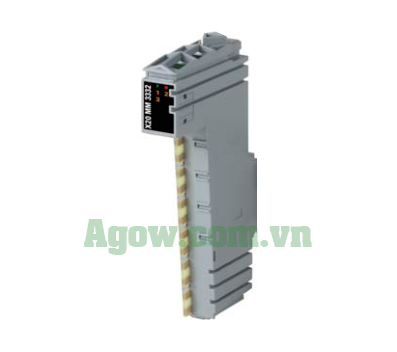

Module X20MM3332 thuộc dòng X20 System của B&R Automation được thiết kế với 3 đầu ra full-bridge (H-bridge), hỗ trợ điều khiển động cơ DC 24 VDC với dòng liên tục 3 A và dòng đỉnh 5 A (Data sheet, trang 1). Sản phẩm tích hợp khả năng chẩn đoán dòng điện mỗi kênh, cho phép đọc giá trị qua phần mềm, lý tưởng cho việc điều khiển động cơ có chổi, van hoặc tải resistive (Data sheet, trang 1). Với thiết kế H-bridge, module cho phép động cơ quay cả hai chiều và hỗ trợ chế độ phanh ngắn mạch, đảm bảo hiệu suất cao trong các ứng dụng tự động hóa công nghiệp.

Lợi ích nổi bật của X20MM3332

Điều khiển động cơ linh hoạt

X20MM3332 cung cấp 3 kênh full-bridge, hỗ trợ quay chiều 1 (+ đến -), chiều 2 (- đến +) và chế độ phanh khi ngắn mạch cả hai driver low-side (Data sheet, trang 5). Tính năng này giúp điều khiển động cơ DC chính xác, phù hợp với các ứng dụng yêu cầu chuyển động hai hướng như băng tải hoặc robot (Data sheet, trang 1).

Chẩn đoán thông minh

Module tích hợp khả năng đo dòng điện mỗi kênh với độ phân giải 8-bit (0-5 A), cập nhật mỗi 700 µs, cùng đèn LED trạng thái và phần mềm giám sát (Data sheet, trang 14, 15). Các tính năng bảo vệ như tắt kênh khi quá dòng (>250 ms), quá nhiệt (85°C) hoặc dưới áp (dưới 18 V) đảm bảo an toàn hệ thống (Data sheet, trang 9).

Thiết kế nhỏ gọn, hiệu suất cao

Với mật độ linh kiện cao, X20MM3332 tiêu thụ công suất thấp (0.01 W cho bus và I/O nội bộ), phù hợp với các hệ thống yêu cầu tiết kiệm năng lượng (Data sheet, trang 2). Module đạt chứng nhận CE, KC, hoạt động ổn định trong độ ẩm 5-95% không ngưng tụ (Data sheet, trang 3).

Ứng dụng thực tế của X20MM3332

Điều khiển động cơ trong sản xuất

X20MM3332 lý tưởng cho dây chuyền sản xuất như máy đóng gói, hệ thống vận chuyển hoặc robot công nghiệp nhờ khả năng điều khiển 3 động cơ DC độc lập (Data sheet, trang 1). Chế độ phanh ngắn mạch giúp dừng động cơ nhanh chóng, tăng độ chính xác trong các chu kỳ vận hành.

Hệ thống van và tải cảm

Module hỗ trợ điều khiển van cảm ứng với khả năng xử lý tải coil lên đến 100 mH, phù hợp cho hệ thống thủy lực hoặc khí nén (Data sheet, trang 8). Tính năng giám sát trạng thái kênh sau 2 ms mỗi lần chuyển mạch đảm bảo vận hành ổn định (Data sheet, trang 9).

Thông tin kỹ thuật chi tiết

Đầu ra và hiệu suất

3 kênh full-bridge, 24 VDC, dòng liên tục 3 A, dòng đỉnh 5 A, công suất tiêu thụ phụ thuộc tải bên ngoài (Data sheet, trang 1, 2). Độ trễ 200 µs khi chuyển trạng thái hoặc ngắn mạch tránh hỏng cầu H nội bộ (Data sheet, trang 12). Chu kỳ I/O tối thiểu 400 µs (Data sheet, trang 15).

Điều kiện môi trường

Hoạt động ở độ ẩm 5-95% không ngưng tụ, lưu trữ và vận chuyển tương tự (Data sheet, trang 3). Derating dòng điện áp dụng khi nhiệt độ cao hoặc module lân cận có công suất nhiệt >1 W (Data sheet, trang 6-7).

Phụ kiện yêu cầu

Cần bus module X20BM11/X20BM15 và terminal X20TB12 (12-pin), đặt mua riêng (Data sheet, trang 1). Nguồn yêu cầu cầu chì 10 A slow-blow (Data sheet, trang 4).

Hướng dẫn cài đặt và vận hành

Yêu cầu kết nối

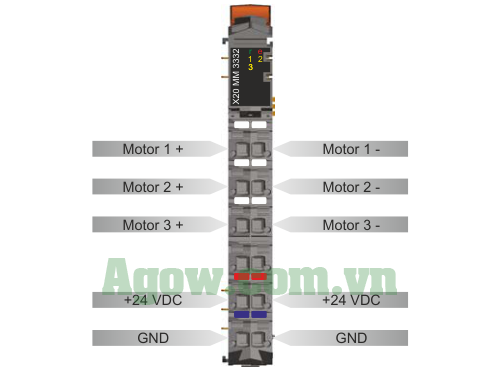

Sử dụng dây có tiết diện phù hợp (tối đa 10 A/pin), kết nối qua terminal X20TB12 với nguồn 24 VDC ổn định (Data sheet, trang 5). Đảm bảo bảo vệ nguồn bằng cầu chì hoặc bộ ngắt mạch phù hợp với tải (Data sheet, trang 5).

Giám sát và bảo vệ

Module tự động tắt kênh khi quá dòng hoặc quá nhiệt (>85°C), yêu cầu xác nhận lỗi qua OvertemperatureAcknowledge (Data sheet, trang 9). Dưới áp dưới 18 V trong 250 ms cũng kích hoạt ngắt kênh (Data sheet, trang 9).

Thông tin đặt hàng

Mã sản phẩm

• X20MM3332 – Module điều khiển động cơ, 3 kênh full-bridge, 24 VDC, 3 A liên tục, 5 A đỉnh (Data sheet, trang 1).
• Mã sản phẩm: X20MM3332
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết

Bus module X20BM11/X20BM15 và terminal X20TB12 (Data sheet, trang 1).

Câu hỏi thường gặp về X20MM3332

Module hỗ trợ chế độ nào?

Quay chiều 1, quay chiều 2 và phanh ngắn mạch (Data sheet, trang 5).

Làm sao để giám sát dòng điện?

Dòng điện được đo mỗi 700 µs, đọc qua phần mềm với độ phân giải 8-bit (Data sheet, trang 14).

Khi nào module tắt kênh?

Khi quá dòng (>250 ms), quá nhiệt (85°C) hoặc dưới áp (<18 V trong 250 ms) (Data sheet, trang 9).

Mua X20MM3332 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao hàng nhanh chóng.
