X20DC1398 B&R — Module Đếm X20 1 Đầu Vào Encoder SSI 24V 32-bit

Module X20DC1398 thuộc dòng X20 System của B&R Automation, được thiết kế với 1 đầu vào encoder SSI 24V, tốc độ truyền dữ liệu tối đa 125 kbit/s, hỗ trợ giá trị 32-bit (manual, trang 1). Module tích hợp giám sát nguồn encoder, cấu hình linh hoạt (Binary/Gray coding, monoflop testing), phù hợp cho đo vị trí tuyệt đối trong các ứng dụng công nghiệp.

Lợi ích nổi bật của X20DC1398

Đo vị trí tuyệt đối

X20DC1398 cung cấp giá trị vị trí tuyệt đối từ encoder SSI mà không cần homing, hỗ trợ mã hóa Binary hoặc Gray (manual, trang 6).

Giám sát nguồn

Module giám sát nguồn 24V, báo lỗi qua bit trạng thái và LED, đảm bảo hoạt động ổn định (manual, trang 7).

Tích hợp linh hoạt

Hỗ trợ cấu hình clock rate 125 kHz và monoflop testing qua Automation Studio, tối ưu cho nhiều ứng dụng (manual, trang 6).

Ứng dụng thực tế của X20DC1398

Đo vị trí chính xác

X20DC1398 đo vị trí trong máy công cụ, thiết bị kiểm tra nhờ encoder SSI và tốc độ 125 kbit/s (manual, trang 6).

Tự động hóa công nghiệp

Module hỗ trợ giám sát nguồn trong dây chuyền sản xuất, đảm bảo độ tin cậy cao (manual, trang 7).

Thông tin kỹ thuật chi tiết

Đầu vào và nguồn

1 encoder SSI 24V, tốc độ 125 kbit/s, nguồn 24VDC (-15%/+20%), cách ly bus-kênh 500 Veff, dùng cáp có vỏ bọc (manual, trang 1).

Giám sát và chẩn đoán

Giám sát nguồn qua bit trạng thái, báo lỗi hở mạch hoặc ngắn mạch, chu kỳ tối thiểu 128 µs (manual, trang 7).

Thông số vận hành

Nhiệt độ hoạt động -25°C đến 60°C, bảo quản -40°C đến 85°C, độ ẩm 5-95% không ngưng tụ, đạt chuẩn CE, UL, ATEX (manual, trang 2).

Hướng dẫn cài đặt và vận hành

Nhiệt độ môi trường

Module hoạt động tối ưu từ -25°C đến 60°C, giảm 0.5°C mỗi 100m trên 2000m (manual, trang 2).

Cấu hình và kết nối

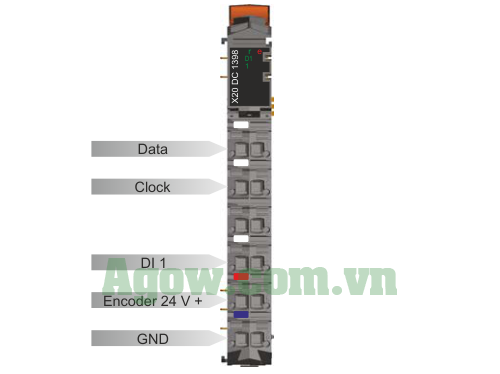

Sử dụng cáp có vỏ bọc, cấu hình coding, clock rate, monoflop qua Automation Studio (manual, trang 6).

Thông tin đặt hàng

Mã sản phẩm

X20DC1398 – Module đếm kỹ thuật số, 1 encoder SSI 24V, 125 kbit/s, 32-bit (manual, trang 1).

• Mã sản phẩm: X20DC1398
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện yêu cầu (đặt hàng riêng)

Cần bus module X20BM11 hoặc X20BM15 (24 VDC keyed) và terminal block X20TB12 (12-pin) (manual, trang 1).

Câu hỏi thường gặp về Module X20DC1398

X20DC1398 dùng để làm gì?

Đo vị trí tuyệt đối từ encoder SSI trong tự động hóa (manual, trang 1).

Clock rate cấu hình thế nào?

Mặc định 125 kHz, cài đặt qua Automation Studio (manual, trang 6).

Làm sao biết nguồn encoder lỗi?

Module báo lỗi hở mạch hoặc ngắn mạch qua LED và bit trạng thái (manual, trang 7).

Mua X20DC1398 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng từ B&R Automation.

Agow Automation là đại lý chính thức của B&R tại Việt Nam, cam kết cung cấp sản phẩm 100% chính hãng, bảo hành đầy đủ và hỗ trợ kỹ thuật tận tâm. Với kinh nghiệm hơn 10 năm trong lĩnh vực tự động hóa, chúng tôi đảm bảo giá cạnh tranh và dịch vụ tư vấn chuyên nghiệp cho mọi khách hàng.
