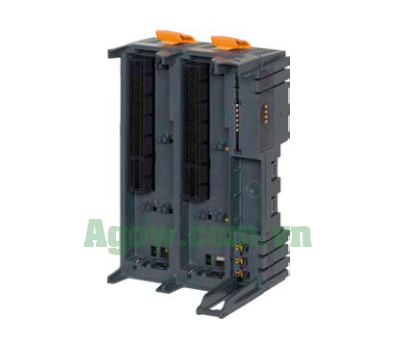

X20BB37 B&R — Đế Bus CPU Fieldbus Tích Hợp RS232 & CAN Bus

Module X20BB37 thuộc dòng X20 System của B&R Automation là đế bus được thiết kế làm nền tảng cho tất cả các CPU Fieldbus X20. Với kết nối RS232 và CAN bus tích hợp cùng điện trở ngắt, module này mang lại sự linh hoạt và hiệu quả trong các hệ thống tự động hóa công nghiệp (manual, trang 1). X20BB37 đi kèm tấm khóa trái và phải trong gói sản phẩm, đảm bảo lắp đặt chắc chắn. Được yêu cầu đặt ở khe ngoài cùng bên phải, module hỗ trợ cả CPU Fieldbus, module nguồn và module giao tiếp, phù hợp cho các ứng dụng yêu cầu khả năng mở rộng và độ tin cậy cao.

Lợi ích nổi bật của X20BB37

Tích hợp giao tiếp đa năng

X20BB37 cung cấp 1 cổng RS232 và 1 cổng CAN bus với điện trở ngắt tích hợp, bật/tắt qua công tắc, trạng thái hiển thị qua LED “T” trên module nguồn (manual, trang 3). Điều này giúp module kết nối dễ dàng với PLC, PC công nghiệp hoặc các thiết bị hỗ trợ CAN bus.

Độ bền cao trong môi trường khắc nghiệt

Module hoạt động ổn định từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), đạt chuẩn IP20 và các chứng nhận CE, UL, ATEX Zone 2 (manual, trang 2). Nhiệt độ lưu trữ từ -40°C đến 85°C đảm bảo khả năng thích nghi với điều kiện công nghiệp đa dạng.

Hiệu suất năng lượng tối ưu

Với công suất tiêu thụ bus chỉ 0.56 W và không tiêu thụ nguồn I/O nội bộ, X20BB37 giúp tiết kiệm năng lượng trong hệ thống tự động hóa (manual, trang 2). Điện trở ngắt CAN bus tích hợp giảm thiểu nhu cầu linh kiện ngoài, tối ưu hóa thiết kế.

Ứng dụng thực tế của X20BB37

Hệ thống tự động hóa mạng

X20BB37 lý tưởng cho các hệ thống tự động hóa sử dụng giao thức CAN bus, như dây chuyền sản xuất hoặc hệ thống điều khiển phân tán, nhờ kết nối RS232 và CAN bus tích hợp (manual, trang 1). Đây là giải pháp hiệu quả cho ứng dụng cần giao tiếp mạng ổn định.

Công nghiệp đa ngành

Với chứng nhận HazLoc và ATEX, module phù hợp cho các ngành sản xuất, đóng gói hoặc xử lý vật liệu, nơi yêu cầu độ tin cậy cao và khả năng hoạt động trong môi trường nguy hiểm (manual, trang 2).

Thông tin kỹ thuật chi tiết

Giao diện và tính năng

Module tích hợp 1 cổng RS232 và 1 cổng CAN bus với điện trở ngắt, bật/tắt qua công tắc (manual, trang 3). Công suất tiêu thụ bus 0.56 W, không tiêu thụ nguồn I/O nội bộ hoặc gây tiêu hao thêm từ tải resistive (manual, trang 2). Bus không cách ly với RS232 (manual, trang 2).

Điều kiện môi trường

Nhiệt độ hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C, độ ẩm 5-95% không ngưng tụ (manual, trang 2). Module hoạt động ổn định dưới 2000m, giảm 0.5°C mỗi 100m trên 2000m (manual, trang 2).

Thuộc tính cơ học

X20BB37 có khoảng cách lắp đặt 62.5 mm (+0.2 mm), đi kèm tấm khóa trái/phải trong gói sản phẩm, đạt độ bảo vệ IP20 theo EN 60529 (manual, trang 2).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Module hoạt động tốt từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C (manual, trang 2). Đảm bảo độ cao lắp đặt dưới 2000m để duy trì hiệu suất tối ưu (manual, trang 2).

Lắp đặt an toàn

X20BB37 hỗ trợ lắp ngang hoặc dọc, cần đặt CPU Fieldbus ở khe ngoài cùng bên phải, sử dụng tấm khóa trái/phải đi kèm để cố định (manual, trang 1). Công tắc điện trở ngắt CAN bus cần cấu hình đúng để đảm bảo mạng hoạt động ổn định (manual, trang 3).

Thông tin đặt hàng

Mã sản phẩm

X20BB37 – Đế CPU Fieldbus với RS232, CAN bus, điện trở ngắt tích hợp, bao gồm tấm khóa trái/phải (manual, trang 1).

• Mã sản phẩm: X20BB37
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Không yêu cầu phụ kiện bổ sung, tấm khóa trái/phải đã bao gồm trong gói sản phẩm (manual, trang 2).

Câu hỏi thường gặp về X20BB37

X20BB37 hỗ trợ giao diện nào?

Module tích hợp 1 cổng RS232 và 1 cổng CAN bus với điện trở ngắt (manual, trang 1).

Điện trở ngắt CAN bus hoạt động thế nào?

Điện trở ngắt được bật/tắt bằng công tắc, trạng thái hiển thị qua LED “T” trên module nguồn (manual, trang 3).

Module có tiết kiệm năng lượng không?

Có, công suất tiêu thụ bus chỉ 0.56 W, không tiêu thụ nguồn I/O nội bộ (manual, trang 2).

Mua X20BB37 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
