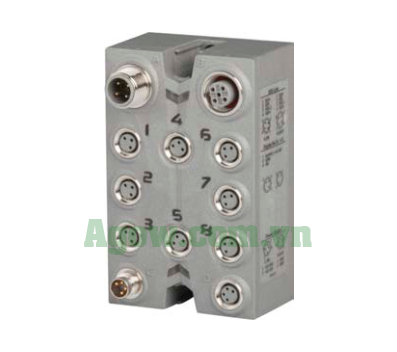

X67DO1332 B&R — Digital Output IP67 8 Kênh 24VDC 8A Source

Module X67DO1332 thuộc dòng X67 System của B&R Automation là giải pháp mạnh mẽ cho các ứng dụng tự động hóa cần điều khiển đầu ra số đáng tin cậy. Với 8 đầu ra số 24 VDC (source), tổng dòng 8 A, tích hợp bảo vệ ngắn mạch và giám sát từng kênh, module này đảm bảo hiệu suất tối ưu trong các hệ thống công nghiệp (manual, trang 1).

Lợi ích nổi bật của X67DO1332

8 đầu ra số mạnh mẽ

Module X67DO1332 cung cấp 8 đầu ra số, mỗi kênh hỗ trợ dòng tối đa 2 A, tổng dòng 8 A, phân bổ qua hai driver (kênh 1-4 và 5-8), lý tưởng cho điều khiển thiết bị công suất cao (manual, trang 1, 6).

Bảo vệ ngắn mạch và giám sát kênh

Mỗi đầu ra được bảo vệ ngắn mạch và quá tải, tích hợp giám sát riêng qua LED trạng thái và thanh ghi StatusDigitalOutput, đảm bảo an toàn và phát hiện lỗi nhanh chóng (manual, trang 1, 8).

Chu kỳ hoạt động ngắn

X67DO1332 hỗ trợ thời gian cập nhật I/O và chu kỳ tối thiểu 150 µs, cho phép phản hồi nhanh trong các ứng dụng yêu cầu tốc độ cao (manual, trang 9).

Kết nối X2X Link hiệu quả

Module sử dụng giao thức X2X Link với cáp M12, hỗ trợ hệ thống phân tán và kết nối linh hoạt trong môi trường công nghiệp (manual, trang 4).

Ứng dụng thực tế của X67DO1332

Điều khiển thiết bị công nghiệp

Với khả năng cung cấp dòng 2 A/kênh, tổng 8 A, module này phù hợp để điều khiển relay, đèn báo hoặc động cơ nhỏ trong sản xuất và cơ khí (manual, trang 1).

Tự động hóa phân tán

X67DO1332 kết nối qua X2X Link, lý tưởng cho các hệ thống phân tán trong ngành đóng gói, lắp ráp tự động hoặc xử lý vật liệu nhờ thiết kế nhỏ gọn và độ bền cao (manual, trang 4).

Thông tin kỹ thuật chi tiết

Đầu ra số

Module hỗ trợ 8 đầu ra số 24 VDC (source), tổng dòng 8 A, chia thành 2 nhóm 4 kênh, đồng thời tối đa 50% tải (2/4 kênh mỗi nhóm) (manual, trang 1, 3). Bảo vệ cảm ứng tích hợp đảm bảo hoạt động ổn định với tải cảm ứng.

Tiêu thụ điện và kết nối

Công suất tiêu thụ X2X Link 0.75 W, nguồn nội bộ 2 W (manual, trang 2). Kết nối qua cáp M12 cho X2X Link, M8 3-pin cho đầu ra và M8 4-pin cho nguồn I/O, dòng tối đa 8 A (manual, trang 4).

Môi trường hoạt động

Module hoạt động ở nhiệt độ -25°C đến 60°C, độ bảo vệ IP67, lắp đặt linh hoạt mọi hướng, giảm nhiệt độ 0.5°C mỗi 100 m trên 2000 m (manual, trang 3).

Hướng dẫn cài đặt và vận hành

Phân bổ kênh và giảm tải

Với tổng dòng 8 A, tối đa 4 kênh hoạt động 2 A cùng lúc mà không giảm tải. Khi dùng 3-4 kênh 2 A, cần phân bổ đều giữa hai driver (kênh 1-4 và 5-8) để tránh giảm tải nhiệt (manual, trang 6).

Kết nối và lắp đặt

Sử dụng cáp M12 cho X2X Link và cáp M8 cho đầu ra/ nguổn I/O, mô-men xoắn tối đa 0.6 Nm (M12) và 0.4 Nm (M8), đảm bảo kết nối chắc chắn (manual, trang 3, 4).

Thông tin đặt hàng

Mã sản phẩm

X67DO1332 – Module đầu ra số, 8 kênh 24 VDC, 2 A/kênh, tổng 8 A, X2X Link (manual, trang 1).

• Mã sản phẩm: X67DO1332
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp M12 và M8 cho kết nối X2X Link và nguồn I/O (manual, trang 4). Tham khảo thêm trong phần “Accessories” của X67 system user’s manual.

Câu hỏi thường gặp về X67DO1332

Module hỗ trợ bao nhiêu đầu ra với dòng 2A?

8 kênh, tối đa 4 kênh hoạt động 2 A cùng lúc mà không giảm tải (manual, trang 6).

Tính năng bảo vệ ngắn mạch hoạt động thế nào?

Tích hợp bảo vệ ngắn mạch và quá tải, giám sát qua LED và thanh ghi, tự động ngắt khi lỗi (manual, trang 1, 8).

Thời gian cập nhật I/O tối thiểu là bao nhiêu?

150 µs, đảm bảo phản hồi nhanh trong hệ thống (manual, trang 9).

Mua X67DO1332 ở đâu tại Việt Nam?

Liên hệ Agow Automation – nhà phân phối chính thức B&R để đặt hàng và nhận hỗ trợ kỹ thuật.
