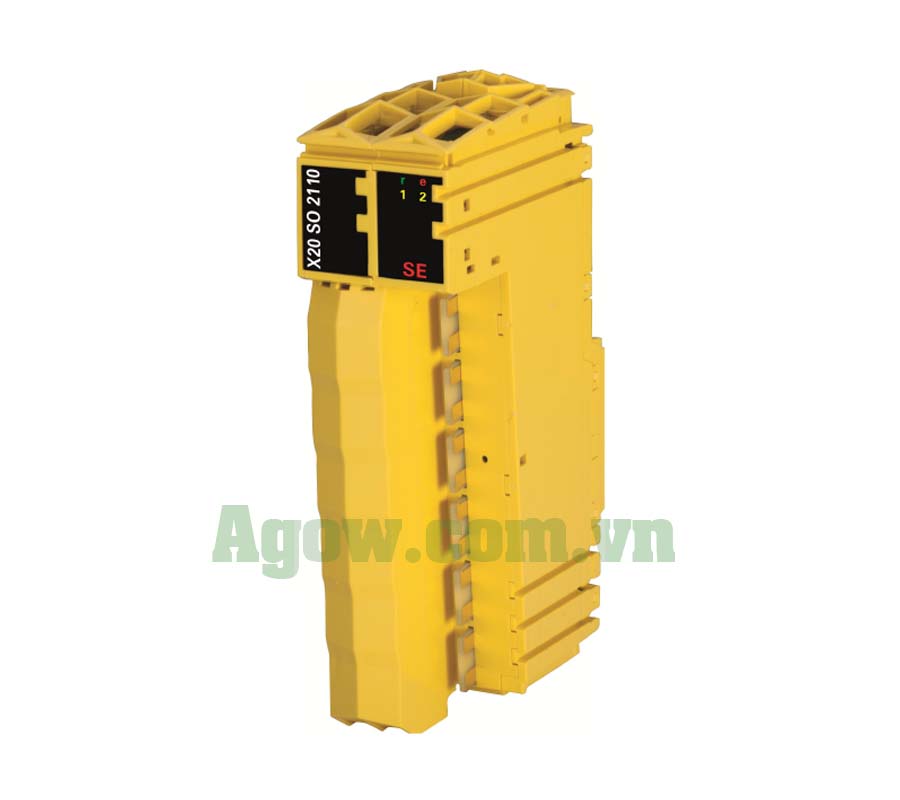

X20SO2110 B&R — Module Đầu Ra Số An Toàn X20 2 Kênh Loại A SIL 3

Module X20SO2110 thuộc dòng X20 System của B&R Automation là giải pháp đầu ra số an toàn, được thiết kế để điều khiển các thiết bị truyền động trong các ứng dụng đạt mức PL e hoặc SIL 3 (manual, trang 1). Với 2 đầu ra số loại A (high-side low-side) 24 VDC, dòng định mức 0.5 A, module này phù hợp để điều khiển các thiết bị như rơ-le hoặc van không có tiềm năng tham chiếu (manual, trang 1). Module tích hợp giám sát dòng điện và phát hiện hở mạch, sử dụng terminal X20TB32 (12-pin, safety-keyed) và bus module X20BM35/X20BM36 để kết nối an toàn (manual, trang 4).

Lợi ích nổi bật của X20SO2110

Đảm bảo an toàn tối ưu

X20SO2110 sử dụng công nghệ bán dẫn, đảm bảo đặc tính an toàn không phụ thuộc vào số chu kỳ chuyển mạch (manual, trang 1). Đầu ra loại A cho phép ngắt thiết bị truyền động ở cả hai phía dây nối trong mọi tình huống lỗi, tăng cường an toàn (manual, trang 2). Module tích hợp SafeLOGIC, truyền dữ liệu an toàn qua openSAFETY, hỗ trợ tối đa 10 node an toàn (manual, trang 2). Các lỗi như hở mạch được phát hiện thông qua giám sát dòng điện và hiển thị qua LED trạng thái hoặc phần mềm SafeDESIGNER (manual, trang 9).

Linh hoạt và bền bỉ

Module hoạt động ở nhiệt độ từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), đạt IP20 và các chứng nhận CE, UL, ATEX (manual, trang 5). Chu kỳ I/O tối đa 800 µs, phù hợp với các ứng dụng thời gian thực (manual, trang 5). Thiết kế không cần bảo trì với thời gian sử dụng tối đa 20 năm, giảm chi phí vận hành (manual, trang 36).

Tiết kiệm năng lượng

Công suất tiêu thụ thấp, chỉ 0.98 W cho I/O nội bộ (manual, trang 5). Tổng dòng định mức 1 A với bảo vệ chống quá tải và ngắn mạch, tối ưu hóa hiệu suất trong các hệ thống an toàn (manual, trang 3). Chức năng chống khởi động lại tự động khi lỗi mạng xảy ra, tăng độ tin cậy (manual, trang 2).

Ứng dụng thực tế của X20SO2110

Điều khiển thiết bị truyền động an toàn

X20SO2110 điều khiển các thiết bị như rơ-le, van hoặc đèn báo hiệu trong các hệ thống sản xuất tự động, đảm bảo phản hồi nhanh và an toàn (manual, trang 11). Hỗ trợ kết nối trực tiếp với các thiết bị truyền động tương thích, đạt yêu cầu Category 4 theo EN ISO 13849-1:2015 (manual, trang 11).

Hệ thống tự động hóa công nghiệp

Module tích hợp với PLC B&R qua POWERLINK, phù hợp cho các ngành công nghiệp như ô tô, đóng gói hoặc năng lượng. Có thể kết nối với ACOPOS/ACOPOSmulti để điều khiển an toàn, với lưu ý tắt kiểm tra OSSD khi cần (manual, trang 12).

Thông tin kỹ thuật chi tiết

Đầu ra số

2 đầu ra số loại A, 24 VDC, dòng định mức 0.5 A, tổng dòng 1 A, OSSD <500 µs, mạch nguồn (source circuit), cách ly kênh-bus 500 V hiệu dụng, không cách ly giữa các kênh (manual, trang 5). Hỗ trợ giám sát dòng điện và phát hiện hở mạch, với bảo vệ đầu ra tích hợp (manual, trang 1).

Điều kiện môi trường

Hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), lưu trữ từ -40°C đến 85°C, độ ẩm 5-95% không ngưng tụ (manual, trang 5). Module đạt IP20, không phù hợp với môi trường khí ăn mòn (manual, trang 3).

Phụ kiện yêu cầu

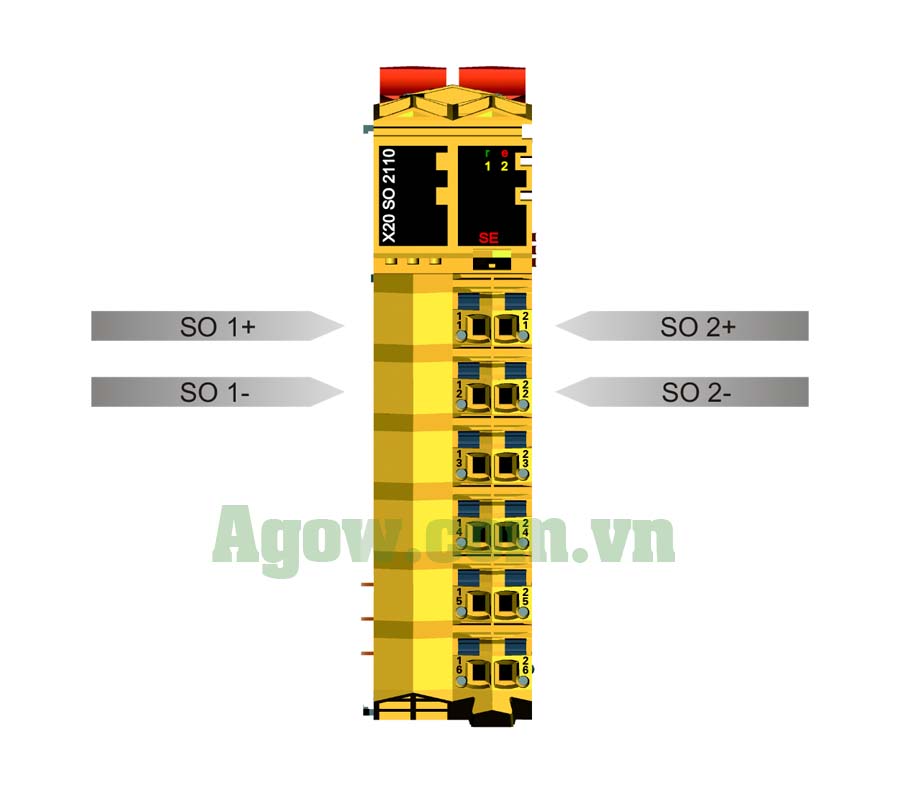

Cần bus module X20BM35/X20BM36 và terminal X20TB32 (12-pin, safety-keyed), đặt mua riêng (manual, trang 4).

Hướng dẫn cài đặt và vận hành

Nhiệt độ môi trường

Hoạt động từ -25°C đến 60°C (lắp ngang) hoặc 50°C (lắp dọc), tuân thủ biểu đồ derating khi vượt 50°C (manual, trang 7). Cần lắp trong tủ điều khiển IP54 để tránh ô nhiễm vượt mức độ II theo IEC 60664 (manual, trang 36).

Kết nối an toàn

Sử dụng nguồn 24 VDC SELV/PELV và terminal X20TB32, đảm bảo đấu nối đúng để tránh lỗi GND (manual, trang 36). Không nối trực tiếp SOx+ với GND hoặc 24 VDC qua thiết bị truyền động, vì lỗi này không được module phát hiện (manual, trang 14).

Thông tin đặt hàng

Mã sản phẩm

• X20SO2110 – Module đầu ra an toàn, 2 đầu ra số loại A, 24 VDC, 0.5 A, OSSD <500 µs (manual, trang 4).
• Mã sản phẩm: X20SO2110
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bus module X20BM35/X20BM36 và terminal X20TB32 (12-pin, safety-keyed) (manual, trang 4).

Câu hỏi thường gặp về X20SO2110

Module X20SO2110 hỗ trợ ứng dụng an toàn nào?

Đạt PL e/SIL 3, phù hợp cho điều khiển rơ-le, van hoặc đèn báo hiệu trong hệ thống an toàn (manual, trang 1).

X20SO2110 có phiên bản coated không?

Không, X20SO2110 chỉ có phiên bản tiêu chuẩn, không có lớp phủ bảo vệ chống ngưng tụ (manual, trang 4).

Làm sao để giám sát lỗi?

Sử dụng LED trạng thái (SE đỏ sáng liên tục khi lỗi module) và SafeDESIGNER để phát hiện lỗi hở mạch hoặc ngắn mạch (manual, trang 9).

Mua X20SO2110 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhận hỗ trợ nhanh chóng.
