X67BC4321.L12-10 B&R — Bus Controller CANopen 253 Node X67

Module X67BC4321.L12-10 thuộc dòng X67 System của B&R Automation là bộ điều khiển bus CANopen, hỗ trợ kết nối tối đa 253 module X2X Link I/O với khoảng cách lên đến 100m (manual, trang 1). Sản phẩm tích hợp 16 kênh số có thể cấu hình thành đầu vào hoặc đầu ra (DI/DO), hỗ trợ các chế độ truyền CANopen như synchronous, event, polling cùng PDO linking, heartbeat, và emergency objects (manual, trang 1). Với khả năng tự động cấu hình I/O và lập trình dễ dàng qua Automation Studio V4.3, đây là giải pháp tối ưu cho các ứng dụng tự động hóa.

Lợi ích nổi bật của X67BC4321.L12-10

Hiệu suất vượt trội với CANopen

Hỗ trợ tối đa 32 Rx và 32 Tx PDO, chu kỳ I/O từ 0.5-4 ms (manual, trang 1), đảm bảo thời gian phản hồi nhanh ngay cả với dữ liệu lớn. Tần số đếm sự kiện và đo cổng đạt 50 kHz (manual, trang 3).

Linh hoạt và mở rộng

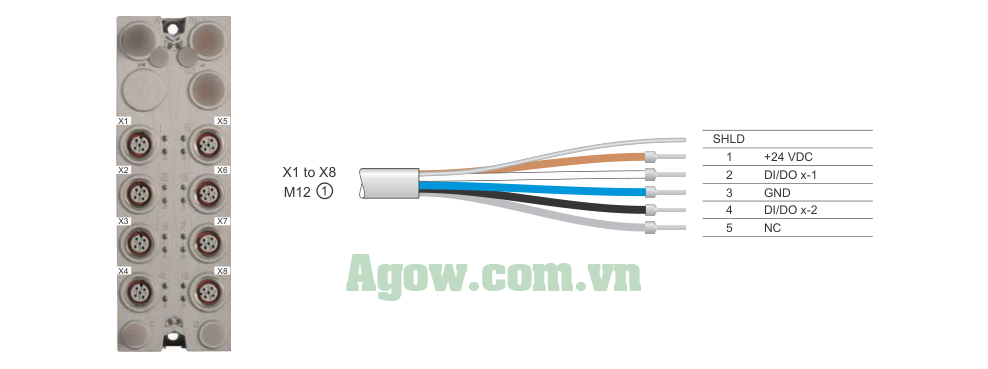

16 kênh DI/DO (0.5A đầu ra) (manual, trang 1), kết nối qua M12, hỗ trợ mở rộng hệ thống với 253 module X2X Link (manual, trang 1). Tự động phát hiện tốc độ truyền từ 10 kbit/s đến 1000 kbit/s (manual, trang 6).

Độ bền cao

Hoạt động ở nhiệt độ lưu trữ -40°C đến 85°C, đạt chuẩn IP67 (manual, trang 3), cách ly điện bus-CANopen-kênh 500 Veff (manual, trang 2). Công suất tiêu thụ tối đa 12W (manual, trang 3).

Ứng dụng thực tế của X67BC4321.L12-10

Điều khiển dây chuyền sản xuất

Với 16 kênh số (0.5A đầu ra), module phù hợp để giám sát cảm biến và điều khiển thiết bị trong ngành sản xuất, đóng gói (manual, trang 1).

Hệ thống đo lường

Hỗ trợ 2 kênh đếm sự kiện (50 kHz) và đo cổng (48 MHz, 3 MHz, 187.5 kHz) với độ phân giải 16-bit (manual, trang 3), lý tưởng cho đo tốc độ hoặc vị trí trong máy móc.

Thông tin kỹ thuật chi tiết

Đầu vào/ra số

16 kênh DI/DO: DI ngõ thấp 15 VDC; DO 0.5A (FET positive switching), độ trễ <400 µs, tần số tối đa 100 Hz (manual, trang 3). Bảo vệ ngắn mạch, quá tải với giám sát đầu ra (manual, trang 3).

Cấu hình và kết nối

Tự động cấu hình I/O qua Automation Studio V4.3 (manual, trang 1). Kết nối CANopen qua M12 A-coded, nguồn I/O qua M8 (manual, trang 5). Chu kỳ tối thiểu 150 µs (không lọc), 200 µs (có lọc), 250 µs (đếm) (manual, trang 21).

Phụ kiện yêu cầu

Cáp M12 A-coded cho CANopen và M8 cho nguồn (manual, trang 8). Tham khảo X67 System User’s Manual để biết thêm chi tiết.

Hướng dẫn cài đặt và vận hành

Điều kiện môi trường

Nhiệt độ lưu trữ -40°C đến 85°C, giảm 0.5°C mỗi 100m trên 2000m, đạt IP67 (manual, trang 3).

Kết nối an toàn

Sử dụng cáp M12 (siết lực 0.6 Nm) và M8 (0.4 Nm) (manual, trang 3). Nguồn I/O 18-30 VDC để tránh cảnh báo (manual, trang 20). Thiết lập tốc độ truyền qua công tắc 0x80-0x89 (manual, trang 6).

Thông tin đặt hàng

Mã sản phẩm

X67BC4321.L12-10 – Bus controller CANopen, 16 kênh DI/DO, hỗ trợ X2X Link (manual, trang 1).

• Mã sản phẩm: X67BC4321.L12-10
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp M12 A-coded và đầu nối M8 (manual, trang 8).

Câu hỏi thường gặp về X67BC4321.L12-10

X67BC4321.L12-10 hỗ trợ giao thức nào?

CANopen với PDO, SDO, heartbeat, NMT slave (manual, trang 1).

Chu kỳ I/O tối thiểu là bao nhiêu?

150 µs (không lọc), 200 µs (có lọc), 250 µs (đếm) (manual, trang 21).

Cấu hình kênh DI/DO như thế nào?

Qua Automation Studio V4.3, sử dụng ConfigIOMask01 và ConfigIOMask02 (manual, trang 16).

Mua X67BC4321.L12-10 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhận tư vấn kỹ thuật.
