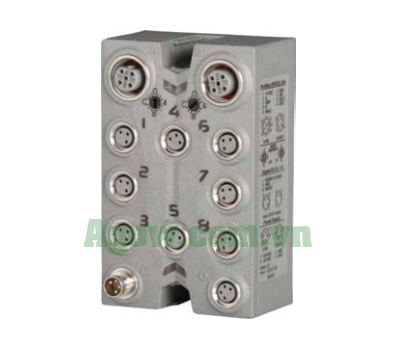

X67BC6321 B&R — Module Bus Controller IP67 PROFIBUS DP Tích Hợp 8 Kênh I/O

Module X67BC6321 thuộc dòng X67 System của B&R Automation là bộ điều khiển bus hiệu quả, kết nối các node I/O X2X Link với mạng PROFIBUS DP. Với 8 kênh I/O số 24 VDC, có thể cấu hình linh hoạt thành đầu vào hoặc đầu ra (datasheet, trang 1), module hỗ trợ tốc độ truyền tối đa 12 Mbit/s và khoảng cách kết nối lên đến 1200 m (datasheet, trang 2). Thiết kế nhỏ gọn với kết nối M12 và M8 giúp X67BC6321 dễ dàng tích hợp vào hệ thống PLC, phù hợp cho các ứng dụng điều khiển công nghiệp.

Lợi ích nổi bật của X67BC6321

Hiệu suất truyền dữ liệu cao

Module hỗ trợ PROFIBUS DP V0 với khả năng tự động phát hiện tốc độ truyền từ 9.6 kbit/s đến 12 Mbit/s (datasheet, trang 5), đảm bảo truyền dữ liệu nhanh và ổn định. Chu kỳ I/O tối thiểu từ 150 µs (không lọc) đến 250 µs (chế độ đếm) (datasheet, trang 17), đáp ứng tốt các ứng dụng yêu cầu tốc độ cao.

Linh hoạt và bền bỉ

Với 8 kênh I/O số, dòng định mức 0.5 A mỗi kênh (đầu ra) và khả năng đếm sự kiện 50 kHz (datasheet, trang 2-3), X67BC6321 phù hợp với nhiều nhu cầu điều khiển. Nhiệt độ hoạt động từ -25°C đến 60°C, đạt chuẩn IP67 (datasheet, trang 3), đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.

Tiết kiệm năng lượng

Công suất tiêu thụ nội bộ 2 W cho I/O và tối đa 7.5 W cho nguồn X2X Link (datasheet, trang 2), giúp tối ưu hóa năng lượng, giảm chi phí vận hành trong hệ thống nhỏ và vừa.

Ứng dụng thực tế của X67BC6321

Điều khiển và giám sát thiết bị

Module lý tưởng để điều khiển relay, đèn báo hoặc cảm biến trong các ngành như cơ khí, chế biến thực phẩm (datasheet, trang 1). Tính năng đếm sự kiện và đo cổng (gate measurement) hỗ trợ giám sát chính xác tốc độ quay hoặc xung tín hiệu.

Tích hợp hệ thống tự động hóa

Hỗ trợ kết nối tối đa 59 node X2X Link (datasheet, trang 1), X67BC6321 phù hợp cho dây chuyền sản xuất tự động trong ngành đóng gói hoặc lắp ráp điện tử. Giao thức PROFIBUS DP đảm bảo đồng bộ hóa hiệu quả với PLC B&R.

Thông tin kỹ thuật chi tiết

Kênh I/O và kết nối

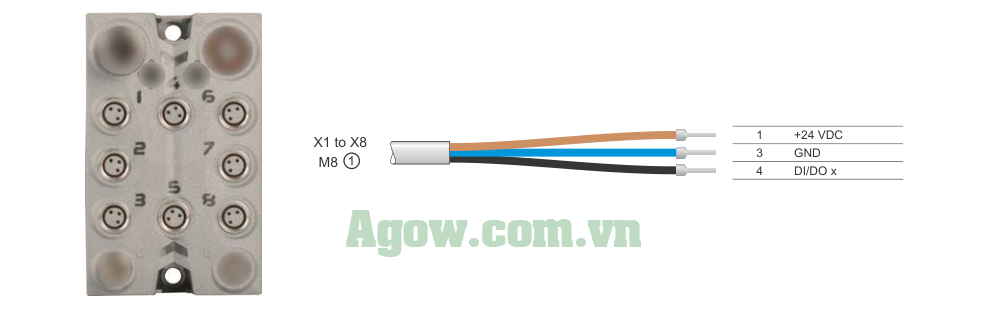

Cung cấp 8 kênh I/O số, đầu vào 18-30 VDC (4 mA tại 24 VDC), đầu ra FET 0.5 A (datasheet, trang 2-3). Kết nối qua 8 cổng M8 3-pin cho I/O, M12 B-keyed cho PROFIBUS DP và X2X Link, nguồn I/O qua M8 4-pin (datasheet, trang 2). Cách ly kênh-bus 500 V hiệu dụng (datasheet, trang 2).

Tính năng nâng cao

Đầu vào hỗ trợ đếm sự kiện 50 kHz, đo cổng với tần số tối đa 48 MHz (datasheet, trang 3). Đầu ra có bảo vệ ngắn mạch, quá tải, giám sát trạng thái qua LED (datasheet, trang 3). Độ trễ chuyển mạch dưới 400 µs, tần số tối đa 100 Hz cho tải trở (datasheet, trang 3).

Phụ kiện yêu cầu

Cần cáp M12 cho X2X Link và PROFIBUS DP, nguồn bổ sung X67PS1300 nếu vượt 3 W (datasheet, trang 6).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ vận hành từ -25°C đến 60°C, lưu trữ từ -40°C đến 85°C (datasheet, trang 3). Độ cao trên 2000 m giảm 0.5°C mỗi 100 m (datasheet, trang 3).

Kết nối an toàn

Sử dụng cáp M12 cho PROFIBUS DP và X2X Link, đảm bảo nguồn 24 VDC đúng cực qua M8 4-pin (datasheet, trang 5). Tránh vượt dòng tối đa 0.5 A mỗi kênh (datasheet, trang 2).

Thông tin đặt hàng

Mã sản phẩm

X67BC6321 – Bus controller PROFIBUS DP, 8 kênh I/O số 24 VDC, M12/M8 (datasheet, trang 2).

• Mã sản phẩm: X67BC6321
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp M12 cho X2X Link và PROFIBUS DP, nguồn X67PS1300 nếu cần (datasheet, trang 6).

Câu hỏi thường gặp về X67BC6321

Module hỗ trợ bao nhiêu kênh I/O?

8 kênh, cấu hình linh hoạt thành đầu vào hoặc đầu ra (datasheet, trang 1).

Tốc độ truyền tối đa là bao nhiêu?

12 Mbit/s, tự động phát hiện từ 9.6 kbit/s (datasheet, trang 5).

Làm sao để giảm nhiễu tín hiệu đầu vào?

Cấu hình bộ lọc phần mềm, tối đa 25 ms (datasheet, trang 13).

Mua X67BC6321 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
